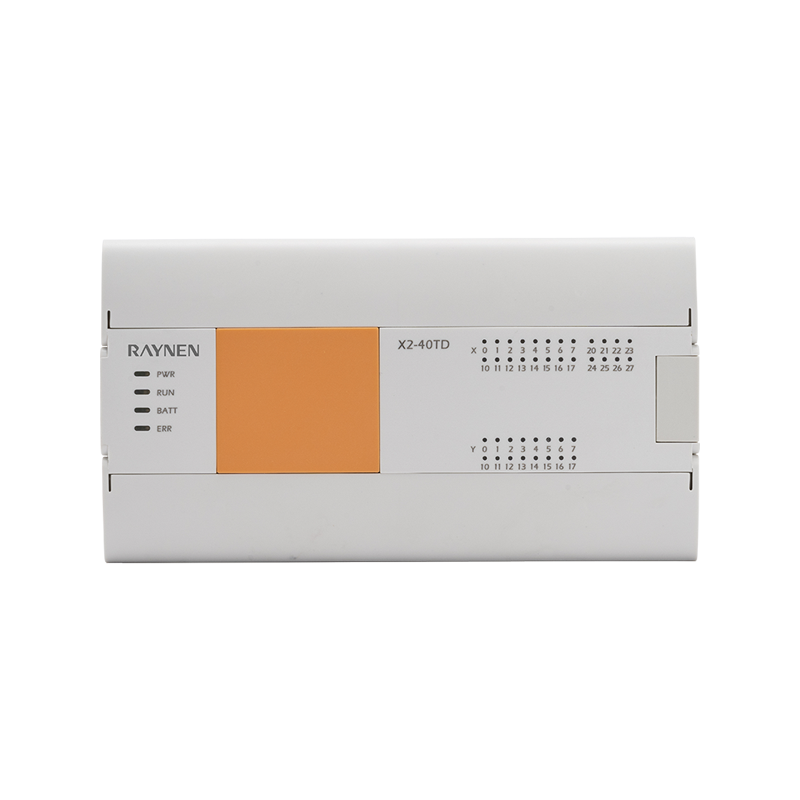

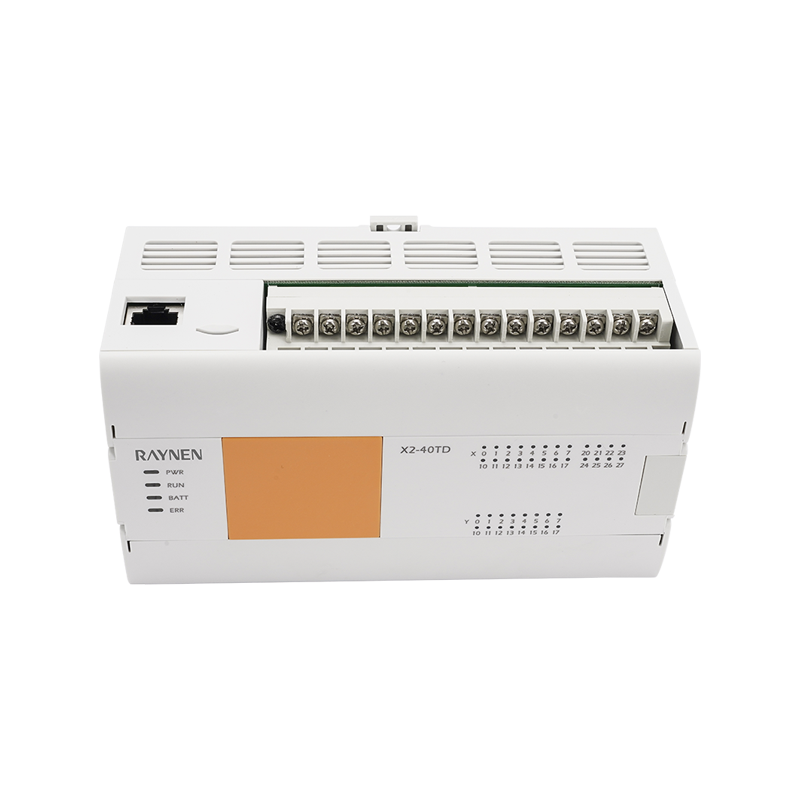

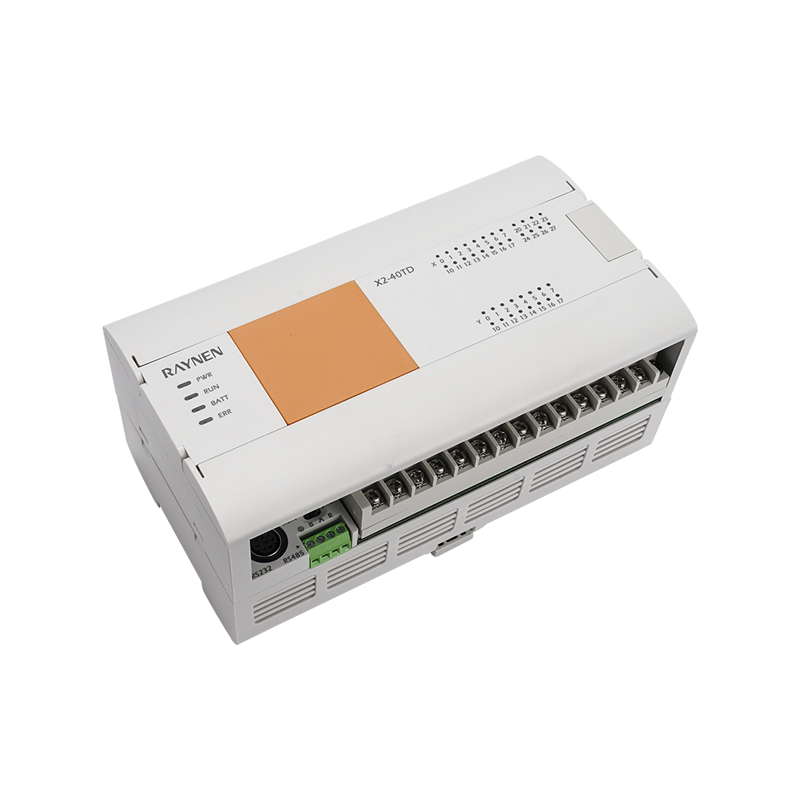

Tuotteen yhteenveto
| | • Lineaarisella interpolaatiolla, kaksiakselisella nopealla pulssilähdöllä, nopealla laskurilla ja muulla liikkeenohjaustoiminnolla • Reaaliaikainen kello, sähkökatkostiedot tallennetaan pysyvästi • Se tukee BD-laajennuskorttia ja voi laajentaa jopa 7 moduulia |
Etu
| | | | |
| Käyttöliittymä | Tulo/lähtö | Laajennuskortti | BD-levy |
| Integroitu verkkoportti RS232/485 | 2-kanavainen nopea laskuri 2-akselinen 60K nopea pulssi | Laajennettu Max 7 moduulia | Tukee 1 BD-korttia |
Mallin nimikkeistö

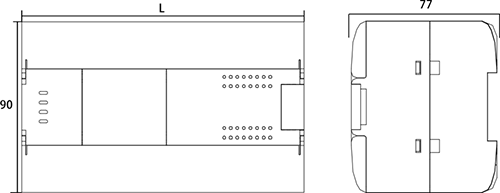

Tuotteen koko (yksikkö: mm)
 |
|
Parametri
| Tuote | Tehotiedot | |||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | |
| Tehojännite | 10W | 12W | 12W | 14W |
| Jännitealue | DC24V | |||
| Salli hetkellinen sähkökatkosaika | DC 20,4-28,8V | |||
| Tehon sulake | Toiminta jatkuu alle 5 ms:n ohimenevien sähkökatkojen aikana | |||
| Impulssivirta | 60V 2A | |||
| DC24V annettu teho | 12A, 0,5 ms alle / 28,8 V DC | |||
| DC5V sisäänrakennettu teho | 300mA alle | |||
| Tuote | Tehotiedot | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Syötä numero | 14 | 16 | 24 | 36 | |
| Nopea laskuri | Yksivaiheinen 200 KHz [3 kpl], AB-vaihe 100 KHz [3 kpl] | ||||
| Syöttötyyppi | Altaan tyyppi/lähdetyyppi | ||||
| Tulosignaalin jännite | Tasavirtalähteen tyyppi: DC20.4V ~ 28.8V | ||||
| Tuloimpedanssi | X0-X5 | 3.3K | |||
| X6-X7 | 5.6K | 3.3K | |||
| X10 edellä | - | 5.6K | |||
| Tulon induktanssivirralla | X0-X5 | 5mA yli | |||
| X6-X7 | 4mA | 5mA yli | |||
| X10 edellä | - | 4mA yli | |||
| OFF Tulon induktanssivirta | 1mA alle | ||||
| Syötä vasteaika | ＜ 4,5 ms | ||||
| Tulosignaalin muoto | Ei jännitekosketintuloa | ||||
| Altaan tulo: NPN avoimen kollektorin transistori | |||||
| Lähdetulo: PNP avoimen kollektorin transistori | |||||
| Tulosilmukan eristys | Optoerottimen eristys | ||||
| Syöttötoimintojen näyttö | Paneelin LED-valo syttyy, kun optoerotin on käytössä | ||||
| Tuote | Tehotiedot | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Lähtönumero | 10 | 16 | 16 | 24 | |
| Pulssitaajuus (maks.) | Yksipäinen 2-akselinen 200K | ||||
| Lähtötyyppi | Transistori / vuotava lähtö | ||||
| Ulkoinen virtalähde | DC5-30V | ||||
| Max kuormitus | Resistiivinen kuorma | 0,5A/suunta | |||
| Induktiivinen kuorma | 12W/DC24V | ||||
| Lampun kuormitus | 5W/DC24V | ||||
| Keskikuorma | 5 mA (DC5 ~ 24 V) | ||||
| Vastausaika | OFF→ON | Suuri nopeus: 5μs alle / 10mA yli (DC5 ~24V) | |||
| Yleistä: 0,2 ms alle / 200 mAabove (DC24V) | |||||
| PÄÄLLÄ → POIS | Suuri nopeus: 5μs alle / 10mA yli (DC5 ~24V) | ||||
| Yleistä: 0,2 ms alle / 200 mAabove (DC24V) | |||||
| Silmukan eristys | Optoerottimen eristys | ||||
| Tulostoimintojen näyttö | Paneelin LED-valo syttyy, kun optoerotin on käytössä | ||||
Ohjelmistokomponenttien resurssit
| Tuote | Suorituskyky | |
| Tulorele X | 256 pistettä | X0 ~ X377 |
| Lähtörele Y | 256 pistettä | Y0 ~ Y377 |
| Apurele M | 7680 pistettä | M0 ~ Salpakäynnistys (Aseta virran katkaiseminen ei-pidätysalueelle) |
| Salvan alku ~ salpapää (Aseta tehonpitoalue, Max M1023) | ||
| Salpapää ~M7679 (kiinteä virranpitoalue) | ||
| Erikoisapurele SM | 512 pistettä | SM8000 ~ SM8511 |
| Tilarele S | 4096 pistettä | S0-S4095 |
| ajastin T | 200 pistettä | T0 ~ T199 (100 ms aikakanta) |
| T192~T199 (alirutiinin erikoisala) | ||
| 46 pistettä | T200 ~ T245 (10 ms aikaperuste) | |
| 4 pistettä | T246~T249 (1 ms kumulatiivinen tyyppi) | |
| 6 pistettä | T250 ~ T255 (100 ms kumulatiivinen tyyppi) | |
| 256 pistettä | T256 ~ T511 (1 ms aikaperuste) | |
| Laskuri 16-bittinen | 200 pistettä | C0-C199 |
| Laskuri 32-bittinen | 56 pistettä | C200 ~ C234 |
| Nopea laskuri | - | C235-C255 |
| Tietorekisteri D | 8000 pistettä | D0-D7999 |
| Erikoistietorekisteri SD | 512 pistettä | SD8000 ~ SD8511 |
| Indeksirekisteri | 16 pistettä | V0-V7, Z0-Z7 |
| Laajennusrekisteri | 32768 pistettä | R0 ~ R32767 |
| Osoitin | 4096 pistettä | P0 ~ P4095 |
| Keskeytetty | 6 pistettä | I00*~I50* Tulokeskeytys |
| 3 pistettä | I6**~I8** Ajoituskeskeytys | |
| 6 pistettä | I010~I060 Nopea laskurin keskeytys | |
| Pääohjaus sisäkkäisillä | 8 pistettä | N0-N7 |
| vakio K | - | 16 bitin alue: -32768~ 32767, 32 bittiä: -2147483648~ 2147483647 |
| vakio H | - | 16-bittinen alue: 0~FFFF, 32-bittinen alue: 0~FFFFFFFF |
| Oikea luku (E) | - | -3,40 × 10-38~ -1,17 × 10-38, 1,17 × 10-38 ~ 3,40 × 1038 |
| Merkkijono | - | " " kehystävän puolikulmamerkin enimmäispituus on 32 merkkiä |
Nopea laskuri
| Syöte Jakelu | Yksivaiheinen yksilaskuri | AB-vaihelaskuri | AB-vaihelaskuri | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D | | | | | | U/D | | U | | | U | A | A | | |
| X1 | | U/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D | | | | | U/D | | U | | R | R | | A | |
| X3 | | | | U/D | | | | R | | D | | S | | | B | |
| X5 | | | | | U/D | | | S | | | U | | | | | A |
| X6 | | | | | | U/D | | | | | D | | | | | B |
