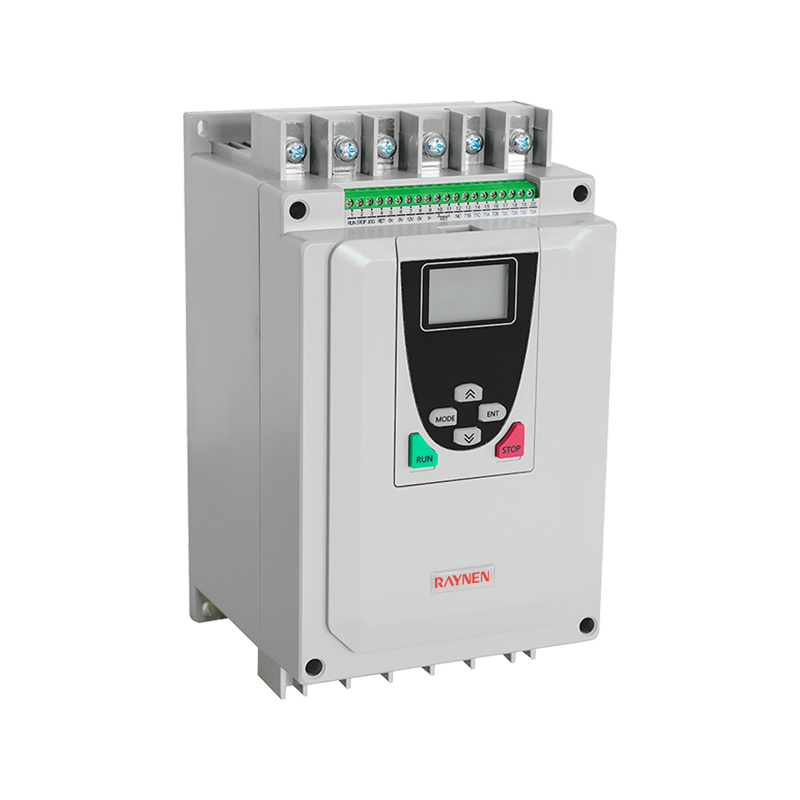

Tuotteen yhteenveto
Tekniset tiedot
 | Parametrinen | |
| Malli | RSE-T3-7-E ~ RSE-T3-55-E | |
| Ohitustyyppi | Ulkoinen ohitustyyppi | |
| Jännite | 380V | |
| Mukautuva moottorin teho (kW) | 7.5/11/15/18.5/22/30/37/45/55 | |
| Nimellislähtövirta (A) | 15/23/30/37/45/60/75/90/110 | |
| Mitat (mm) | 296*170*169 | |
| Asennuskoko (mm) | 265*155 | |
Tuotteen ominaisuudet
| Erinomainen laatu |  | Kaukosäädin |  |
| • Kaikki suorituskykyindikaattorit on suunniteltu huolellisesti ja testattu tarkasti • Kaikkien tasojen suojaus • Helppo asentaa ja integroida ohjausjärjestelmään | • Tiedonsiirtotoimintoja käytetään kauko-ohjaus-, valvonta- ja säätötoimintoihin • RS485-standardin liitännän kautta voit yhdistää PC:hen ja PLC:hen | ||
| Ohituskontaktori, Pienennä häviötä |  | Kätevä näppäimistö |  |
| • Käynnistyksen lopussa ohituskontaktori käynnistyy • Lämpö käynnistimen sisällä vähenee ja häviö on minimoitu • Kaikki suojaustoiminnot pysyvät tehokkaina (ylikuumeneminen, ylikuormitus, alikuormitus jne.) | • Käytä yksinkertaista ja intuitiivista käyttönäppäimistöä moottorin tietojen säätämiseen • Englanninkielinen näppäimistö helpottaa käyttöä | ||
| Pienihäviöinen muotoilu |  | Kätevämpi |  |
| RDS voi jatkuvasti parantaa moottorin toimintakuntoa seuraavilla tavoilla: • Adaptiivisen pehmeäkäynnistyksen ohjaustekniikka varmistaa, että moottorin nopeuskäyrä on oikea tasainen ja jatkuva ja monotonisesti nouseva missä tahansa tilassa, ilman nopeuden käännekohtaa • Vähentää mekaanista ja hydraulista rasitusta • Vähennä virranjakelujärjestelmän kuormitusta (jännitehuippu, ylivirta) | • RS485, Modbus-tiedonsiirto • Ylempi johdotus, helppo kytkeä | ||
| Sovellettava teho |  | ||
| • Käytä laajaa teholähdevalikoimaa generaattoreita | |||
Suora liitäntä yksinkertaistaa johdotusta
Johdot ja liittimet
Mallin nimikkeistö
Valintataulukko
| Malli (380V) | Mukautuva moottoriteho ( kW ) | minä ulos (A) | Mitat K*L*S (mm) | Asennuskoko (mm) | |
| H1*V1 | Aukko | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Suorituskyky ja kokoonpano
| Sähköiset ominaisuudet | |
| Nimelliskäyttöjännite | Kolmivaiheinen 380V±15 % |
| Nimelliskäyttötaajuus | 50Hz tai 60Hz (täsmennä ennen tilaamista) |
| Ohjattujen vaiheiden lukumäärä | 3 |
| Soveltuva moottori | Hiirikotelon kolmivaiheinen oikosulkumoottori/asynkroninen moottori |
| Aloitustaajuus | Kuormasta riippuen suositellaan käynnistystä ja pysähtymistä korkeintaan 10 kertaa tunnissa normaaleissa olosuhteissa ja 6 kertaa raskaalla kuormituksella |
| Aloitusmenetelmä | Jänniteramppi, virtaramppi, virtaraja, tuuma, jänniterampin virtaraja, äkillinen hyppyjännitteen ramppi |
| Pysäytysmenetelmä | Vapaa pysäytys, pehmeä pysäytys |
| Suojaustoiminto | Vaihekatkossuoja, ylivirtasuoja, ylikuormitussuoja, virran epätasapainosuoja, ylikuumenemissuoja, käynnistyksen aikakatkaisusuoja jne. |
| Ympäristön ominaisuudet | |
| Käyttölämpötila | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ tarvetta vähentää kapasiteettia) |
| Varastointilämpötila | -25 ℃ ~ 70 ℃ |
| Suhteellinen kosteus | 95 % ei kondensaatiota tai tippumista |
| Korkeus | Alle 1000m (1000-3000m tarve vähentää kapasiteettia) |
| Jäähdytysmenetelmä | Luonnollinen ilmajäähdytys |
| Asennusmenetelmä | Seinään kiinnitettävä |
| Muut | Ei syttyvää, räjähtävää, syövyttävää kaasua, ei johtavaa pölyä tai metallijauhetta |
| Standardit ja sertifiointi | |
| Toteutusstandardit | GB/T14048.6 |
| Sertifiointi | CCC |
| Ohjauspiirin ominaisuudet | |
| Ohita -01, 02 | 01, 02 käynnistyy ja sulkeutuu valmistumisen jälkeen ohjataksesi ohituskontaktoria. (kaavio) |
| Suorita tulos -03, 04, 05 | 03, 04, 05 ovat kaikki ohjelmoitavia relelähtöjä, ja viiveaika asetetaan koodilla f4. Lähtötoiminto asetetaan koodilla FE, ja se suljetaan, kun lähtö on voimassa. |
| Vikalähtö -06, 07, 08 | 06, 07, 08 ovat ohjelmoitavia vikarelelähtöjä, jotka sulkeutuvat vian ilmetessä tai virta katkeaa ja ne avautuvat, kun virta on päällä. |
| Analoginen lähtö -09, 10 | 09, 10 voivat mitata nykyisen tiedon, joka muuttuu kuorman mukana. 400 % lähtö 4 ~ 20mA kalibrointiarvo, laskentakaava: D = 400/16(1x-4). lx on todellinen mittausarvo (mA). Moottorin virta (%). |
| Välitön pysäytyssyöttö -11 | 11 ja yhteinen katkaisu pysäyttää moottorin välittömästi (tai kytkee muut normaalit sulkemiskohdat sarjaan. |
| Pehmeä pysäytystulo -12 | 12 ja yhteinen katkaisu pysäyttää moottorin pehmeästi (tai vapaasti) |
| Aloita kirjoittaminen -13 | 13 ja yhteinen sulkeminen saa moottorin käymään |
| Yleistä -14, 15 | Yleistä terminal for input signal |
| RS485 -16, 17, 18 | RS485-viestintäpääte, kytke useita pehmokäynnistimiä 16 on tiedonsiirto, maadoitus |
| PE -19 | Maadoitusterminaali |
