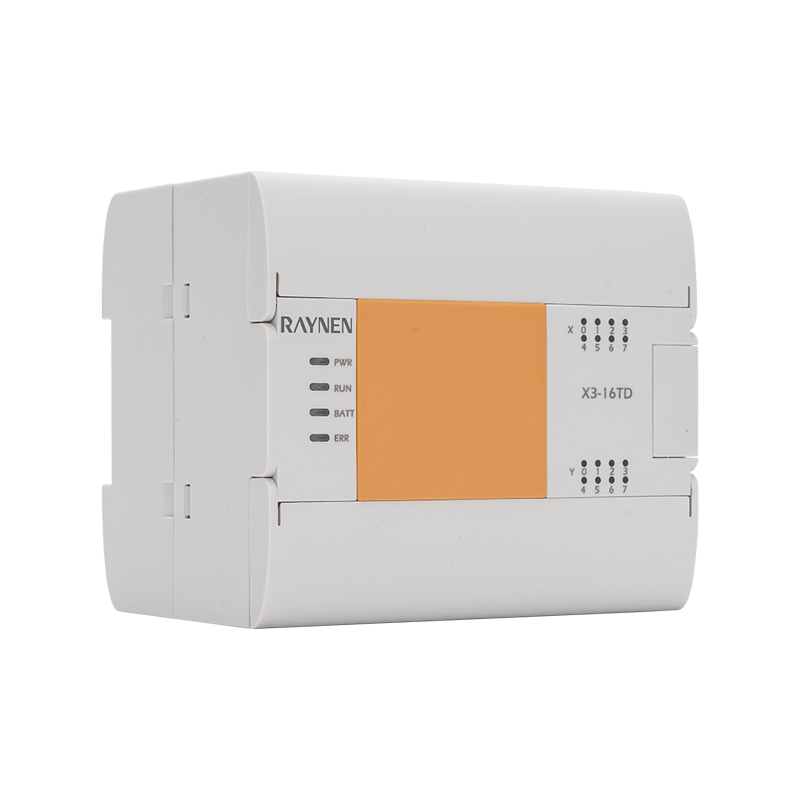

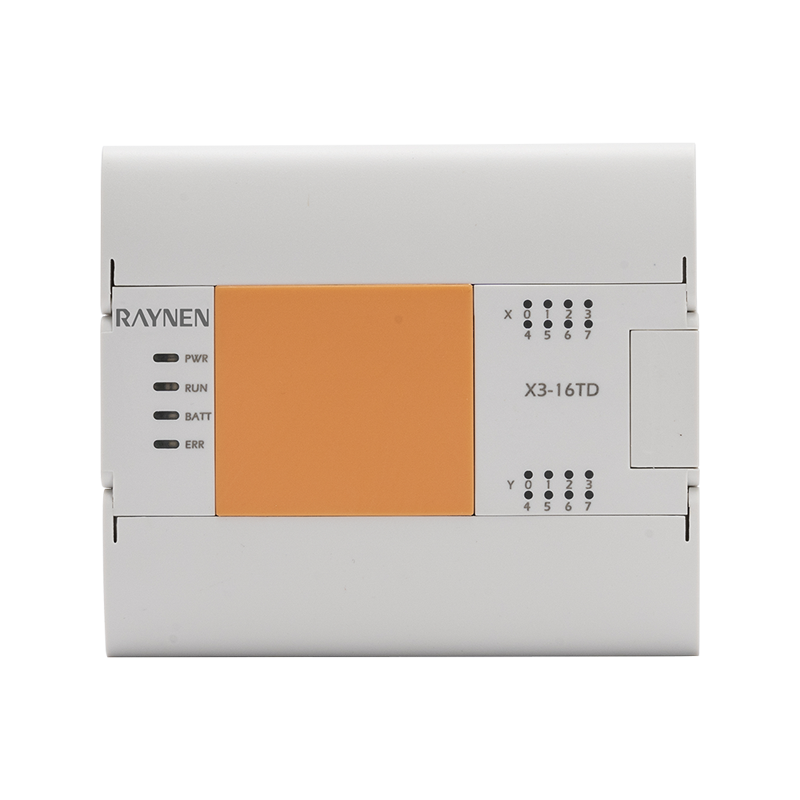

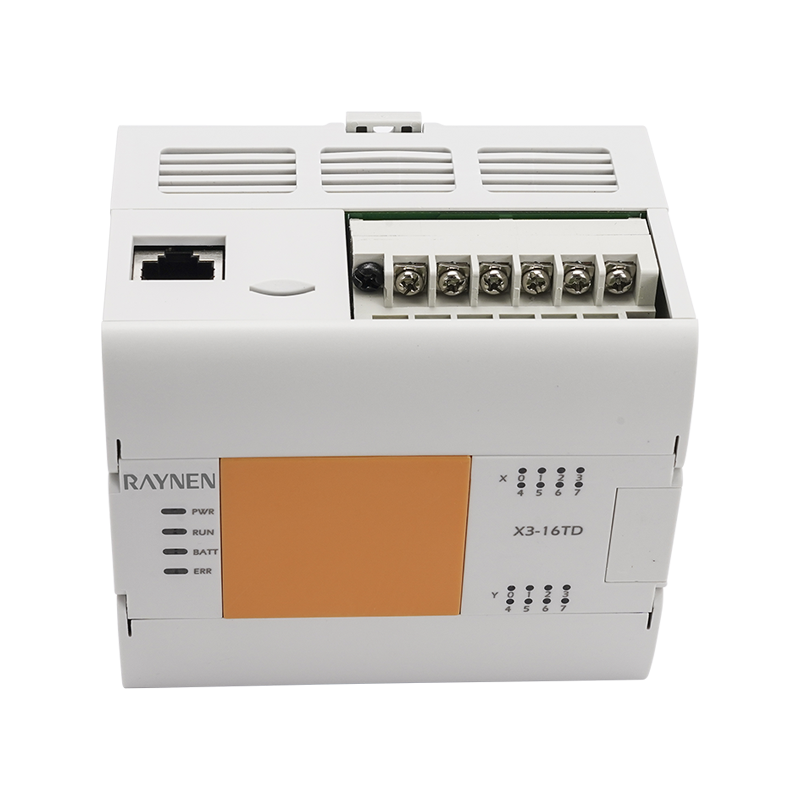

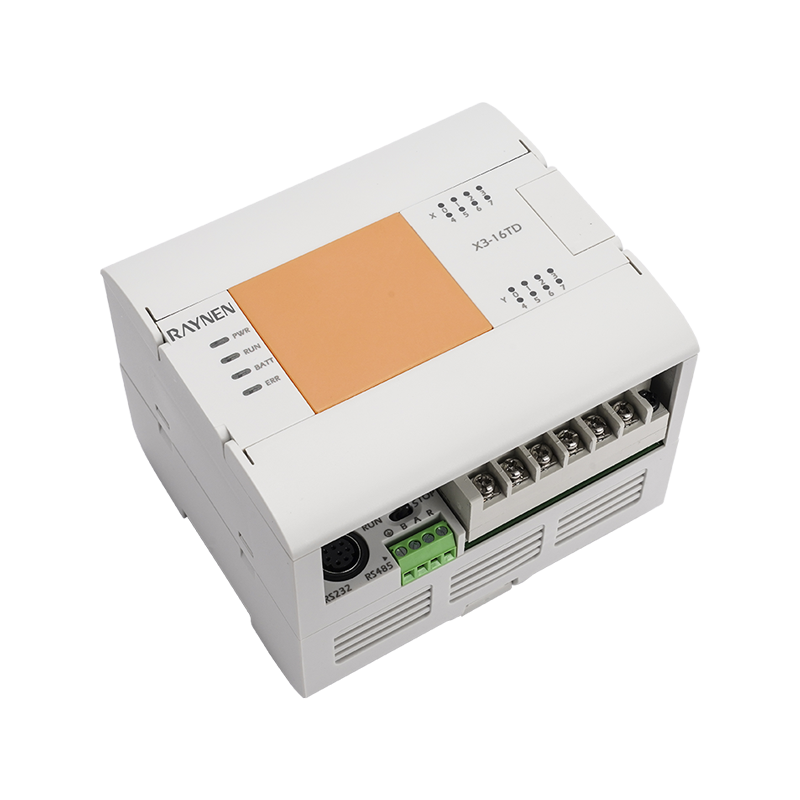

Tuotteen yhteenveto
| | • 2–6-akselinen nopea pulssilähtö, nopea laskenta, lineaarinen interpolointi ja kaariinterpolointi sekä muut liikkeenohjaustoiminnot; • Reaaliaikainen kello, virtatiedot tallennetaan pysyvästi; • Enintään 7 moduulia voidaan laajentaa. |
Etu
| | | | |
| Käyttöliittymä | Tulo/lähtö | Expansion Card | BD-levy |
| Integroitu verkkoportti RS232/485 | 3-8 kanavainen nopea laskuri 2-6-akselinen 200K nopea pulssi | Laajennettu Max 7 moduulia | Tukee 1 BD-korttia |
Mallin nimikkeistö
Tuotteen koko (yksikkö: mm)
| |
|
Parametri
| Tuote | Tehotiedot | ||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | |
| Virrankulutus | 10W | 12W | 12W | 13W | 14W |
| Tehojännite | DC24V | ||||
| Jännitealue | DC 20,4-28,8V | ||||
| Salli hetkellinen sähkökatkosaika | Toiminta jatkuu alle 5 ms:n ohimenevien sähkökatkojen aikana | ||||
| Tehon sulake | 60V 2A | ||||
| Impulssivirta | 12A, 0,5 ms alle / 28,8 V DC | ||||
| DC24V annettu teho | 300mA alle | ||||
| DC5V sisäänrakennettu virta | 800mA alle | ||||
| Tuote | Tehotiedot | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Syötä numero | 8 | 14 | 16 | 24 | 36 | |
| Nopea numero | Yksivaiheinen 200KHz [3 kpl] AB-vaihe 100KHz[3 kpl] | Yksivaiheinen 200 KHz [4 kpl], AB-vaihe 100KHz [4 kpl] | Yksivaiheinen 200 kHz [8 kpl] AB-vaihe 100 kHz [4 kpl] | |||
| Syöttötyyppi | Altaan tyyppi/lähdetyyppi | |||||
| Tulosignaalin jännite | Tasavirtalähteen tyyppi: DC20.4V ~ 28.8V | |||||
| Tuloimpedanssi | X0-X5 | 3.3K | ||||
| X6-X7 | 5.6K | 3.3K | ||||
| X10 edellä | - | 5.6K | ||||
| Tulon induktanssivirralla | X0-X5 | 5mA yli | ||||
| X6-X7 | 4mA | 5mA yli | ||||
| X10 edellä | - | 4mA yli | ||||
| OFF Tulon induktanssivirta | 1mA yli | |||||
| Syötä vasteaika | ＜ 4,5 ms | |||||
| Tulosignaalin muoto | Ei jännitekosketintuloa | |||||
| Altaan tulo: NPN avoimen kollektorin transistori | ||||||
| Lähdetulo: PNP avoimen kollektorin transistori | ||||||
| Tulosilmukan eristys | Optoerottimen eristys | |||||
| Syöttötoimintojen näyttö | Paneelin LED-valo syttyy, kun optoerotin on käytössä | |||||
| Tuote | Tehotiedot | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Lähtönumero | 8 | 10 | 16 | 16 | 24 | |
| Pulssitaajuus (maks.) | Yksipäinen 2 akseli 200K | Yksipäinen 4-akselinen 200K | Yksipäinen 6 akseli 200K | |||
| Lähtötyyppi | Transistori/tyhjennyslähtö | |||||
| Ulkoinen virtalähde | DC5-30V | |||||
| Max kuormitus | Resistiivinen kuorma | 0,5A/suunta | ||||
| Induktiivinen kuorma | 12W/DC24V | |||||
| Lampun kuormitus | 5W/DC24V | |||||
| Keskikuorma | 5 mA (DC5 ~ 24 V) | |||||
| Vastausaika | OFF→ON | Suuri nopeus: 5μs alle / 10mA yli (DC5 ~24V) | ||||
| Yleistä: 0,2 ms alle / 200 mAabove (DC24V) | ||||||
| PÄÄLLÄ → POIS | Suuri nopeus: 5μs alle / 10mA yli (DC5 ~24V) | |||||
| Yleistä: 0,2 ms alle / 200 mAabove (DC24V) | ||||||
| Silmukan eristys | Optoerottimen eristys | |||||
| Tulostoimintojen näyttö | Paneelin LED-valo syttyy, kun optoerotin on käytössä | |||||
Ohjelmistokomponenttien resurssit
| Tuote | Suorituskyky | |
| Tulorele X | 256 pistettä | X0 ~ X377 |
| Lähtörele Y | 256 pistettä | Y0 ~ Y377 |
| Apurele M | 7680 pistettä | M0 ~ Salpakäynnistys (Aseta virran katkaiseminen ei-pidätysalueelle) |
| Salvan alku ~ salpapää (Aseta tehonpitoalue, Max M1023) | ||
| Salpapää ~M7679 (kiinteä virranpitoalue) | ||
| Erikoisapurele SM | 512 pistettä | SM8000 ~ SM8511 |
| Tilarele S | 4096 pistettä | S0-S4095 |
| ajastin T | 200 pistettä | T0 ~ T199 (100 ms aikakanta) |
| T192~T199 (alirutiinin erikoisala) | ||
| 46 pistettä | T200 ~ T245 (10 ms aikaperuste) | |
| 4 pistettä | T246~T249 (1 ms kumulatiivinen tyyppi) | |
| 6 pistettä | T250 ~ T255 (100 ms kumulatiivinen tyyppi) | |
| 256 pistettä | T256 ~ T511 (1 ms aikaperuste) | |
| Laskuri 16-bittinen | 200 pistettä | C0-C199 |
| Laskuri 32-bittinen | 56 pistettä | C200 ~ C234 |
| High Speed laskuri | - | C235-C255 |
| Tietorekisteri D | 8000 pistettä | D0-D7999 |
| Erikoistietorekisteri SD | 512 pistettä | SD8000 ~ SD8511 |
| Indeksirekisteri | 16 pistettä | V0-V7, Z0-Z7 |
| Laajennusrekisteri | 32768 pistettä | R0 ~ R32767 |
| Osoitin | 4096 pistettä | P0 ~ P4095 |
| Keskeytetty | 6 pistettä | I00*~I50* Tulokeskeytys |
| 3 pistettä | I6**~I8** Ajoituskeskeytys | |
| 6 pistettä | I010~I060 Nopea laskurin keskeytys | |
| Pääohjaus sisäkkäisillä | 8 pistettä | N0-N7 |
| vakio K | - | 16 bitin alue: -32768~ 32767, 32 bittiä: -2147483648~ 2147483647 |
| vakio H | - | 16-bittinen alue: 0~FFFF, 32-bittinen alue: 0~FFFFFFFF |
| Oikea luku (E) | - | -3,40 × 10-38~ -1,17 × 10-38 , 1,17 × 10-38 ~ 3,40 × 1038 |
| Merkkijono | - | " " kehystävän puolikulmamerkin enimmäispituus on 32 merkkiä |
Nopea laskuri
| Syöte Jakelu | Yksivaiheinen yksilaskuri | AB-vaihelaskuri | AB-vaihelaskuri | ||||||||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C241 | C242 | C243 | C244 | C245 | C246 | C247 | C248 | C249 | C250 | C251 | C252 | C253 | C254 | C255 | |
| X0 | U/D | | | | | | | | U/D | | | U | | | U | | A | A | | | |
| X1 | | U/D | | | | | | | R | | | D | | | D | | B | B | | | |
| X2 | | | U/D | | | | | | | U/D | | | U | | R | | R | | A | | |
| X3 | | | | U/D | | | | | | R | | | D | | S | | | | B | | |
| X4 | | | | | U/D | | | | | S | | | | U | | U | | | | A | |
| X5 | | | | | | U/D | | | | | U/D | | | D | | D | | | | B | |
| X6 | | | | | | | U/D | | | | R | | | | | R | | | | | A |
| X7 | | | | | | | | U/D | | | S | | | | | S | | | | | B |
