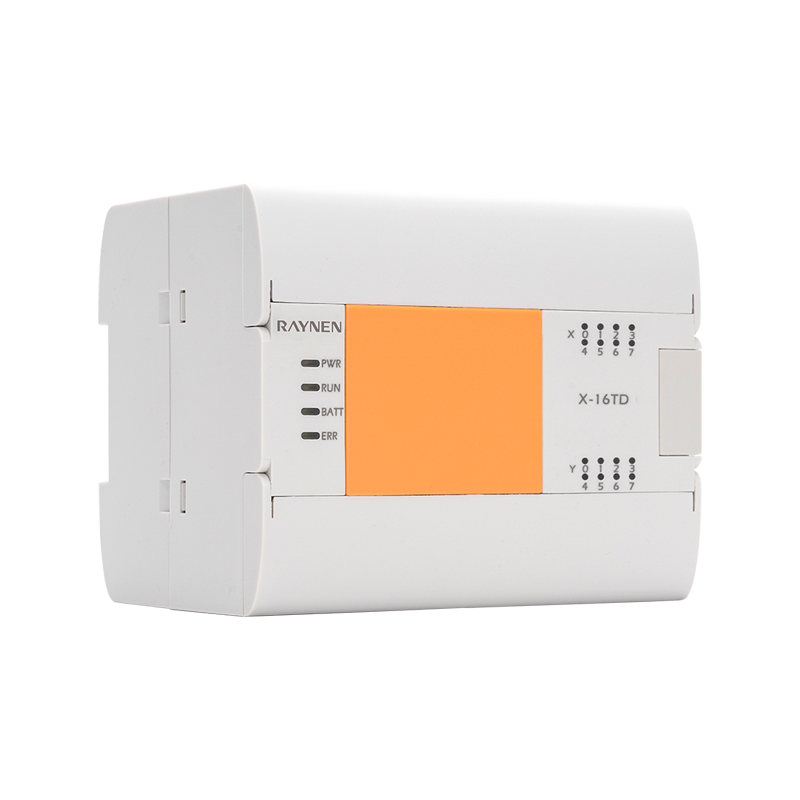

X Rele ohjelmoitava logiikkaohjain

• Tehokas tietojenkäsittely, kolme nopeaa laskentaa ja muita toimintoja

• Reaaliaikainen kello, virtatiedot tallennetaan pysyvästi

• Tukee yhtä BD-korttia ja laajenna enintään 7 moduulia

Käyttöliittymä

Tulo/lähtö

Laajennuskortti

BD-levy

Integroitu verkkoportti RS232/485

3-tie nopea laskuri

Laajennettu Max 7 moduulia

Tukee 1 BD-korttia

Tuote

Tehotiedot

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Virrankulutus

10W

12W

12W

113W

14W

Käyttöjännite

Minimiarvo

100 VAC

Keskiarvo

220 VAC

Suurin arvo

240 VAC

Rajoita tulojännitettä

AC 85V ~ AC100V, AC 240V ~ AC264V

Salli hetkellinen sähkökatkosaika

Toiminta jatkuu alle 5 ms:n ohimenevien sähkökatkojen aikana

Tehon sulake

60V 2A

Impulssivirta

12A, 0,5 ms alle / 28,8 V DC

DC24V annettu teho

300mA alle

DC5V sisäänrakennettu teho

800mA alle

Tuote

Tehotiedot

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Syötä numero

8

14

16

24

36

Nopea laskuri

yksivaiheinen 200 KHz [3 kpl]; AB-vaihe 100 kHz [3 kpl]

Syöttötyyppi

PNP/NPN

Tulosignaalin jännite

Tasavirtalähteen tyyppi: DC20.4V ~ 28.8V

Tuloimpedanssi

X0-X5

3.3K

X6-X7

5.6K

3.3K

X10 edellä

-

5.6K

Tulon induktanssivirralla

X0-X5

5mA yli

X6-X7

4mA

5mA yli

X10 edellä

-

4 mA yli

OFF Tulon induktanssivirta

1mA yli

Syötä vasteaika

＜ 4,5 ms

Tulosignaalin muoto

Ei jännitekosketintuloa

Altaan tulo: NPN avoimen kollektorin transistori

Lähdetulo: PNP avoimen kollektorin transistori

Tulosilmukan eristys

Optoerottimen eristys

Syöttötoimintojen näyttö

Paneelin LED-valo syttyy, kun optoerotin on käytössä

Tuote

Tehotiedot

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Lähtönumero

8

10

16

16

24

Lähtötyyppi

Kuiva kontakti

Nimellisjännite

220 VAC

Jännitealue

5~30VDC 5~250VAC

Ylijännitevirta (maks.)

5A 4s 10 % Käyttösuhde

Nimellisvirta per piste (maks.)

2A

Lampun kuorma [max]

30W DC/200W AC

Vasteaika (24V, 2K kuorma)

10 ms

jännitysvastus [liitäntäpiste]

0,22 (enintään uutena)

Pulssitaajuus [max]

1Hz

Mekaaninen elinkaari

10000000 (ei kuormaa)

Ota yhteyttä elämään

100 000 (nimellinen kuorma)

kilpi

500m (normaali lähtö)

irrottaa suojasta

150 m (normaali lähtö)

Nimi

Sisältö

Pehmeä komponenttityyppi

Sisältö

X

256 pistettä

Bittielementti

X0 ~ X377

Y

256 pistettä

Bittielementti

Y0 ~ Y377

M

7680 pistettä

Bittielementti

M0 ~ M7679

SM

512 pistettä

Bittielementti

SM8000 ~ SM8511

S

4096 pistettä

Bittielementti

S0-S4095

V

8 pistettä

Sana elementti

V0-V7

Z

8 pistettä

Sana elementti

Z0-Z7

T

512 pistettä

Sana elementti

T0 ~ T511

C

200 pistettä

16-bittinen sanaelementti

C0-C199

C (32-bittinen)

56 pistettä

32-bittinen sanaelementti

C200 ~ C255

D

8000 pistettä

Sana elementti

D0-D7999

SD

512 pistettä

Sana elementti

SD8000 ~ SD8511

R

32768 pistettä

Sana elementti

R0 ~ R32767

Tulokeskeytys

8 pistettä

I00*~I07*

Ajastinkeskeytys

3 pistettä

I6**~I8**

Vastakeskeytys

6 pistettä

I010 ~ I060

Pääohjaus sisäkkäisillä

8 pistettä

N0-N7

Osoitin P

4096 pistettä

P0 ~ P4095

Konstantti K

16-bittinen alue: -32768 ~ 32767

32-bittinen soi

-2147483648~ 2147483647

Jatkuva H

16-bittinen alue: 0 ~ FFFF

32-bittinen soie: 0~FFFFFFFF

Oikea luku (E)

-3,40 × 10-38~ -1,17 × 10-38, 1,17 × 10-38 ~ 3,40 × 1038

Merkkijono

Puolikulman merkki, jonka kehystää " ", enintään 32 merkkiä

Syöte

Jakelu

Yksivaiheinen yksilaskuri

AB-vaihelaskuri

AB-vaihelaskuri

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

X0

U/D

U/D

U

U

A

A

X1

U/D

R

D

D

B

B

X2

U/D

U/D

U

R

R

A

X3

U/D

R

D

S

B

X4

U/D

S

U

A

X5

U/D

D

B
