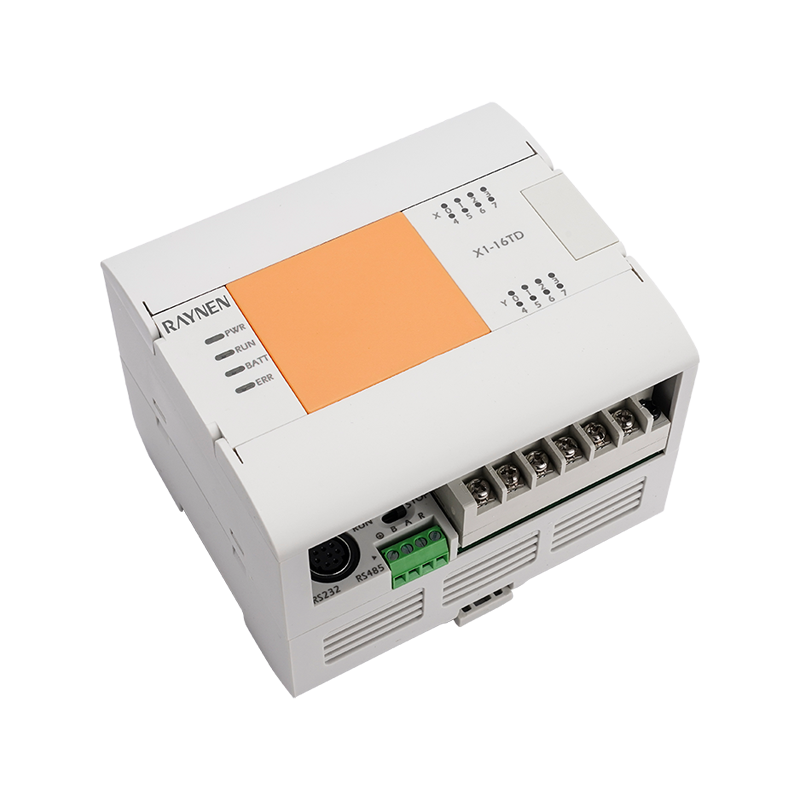

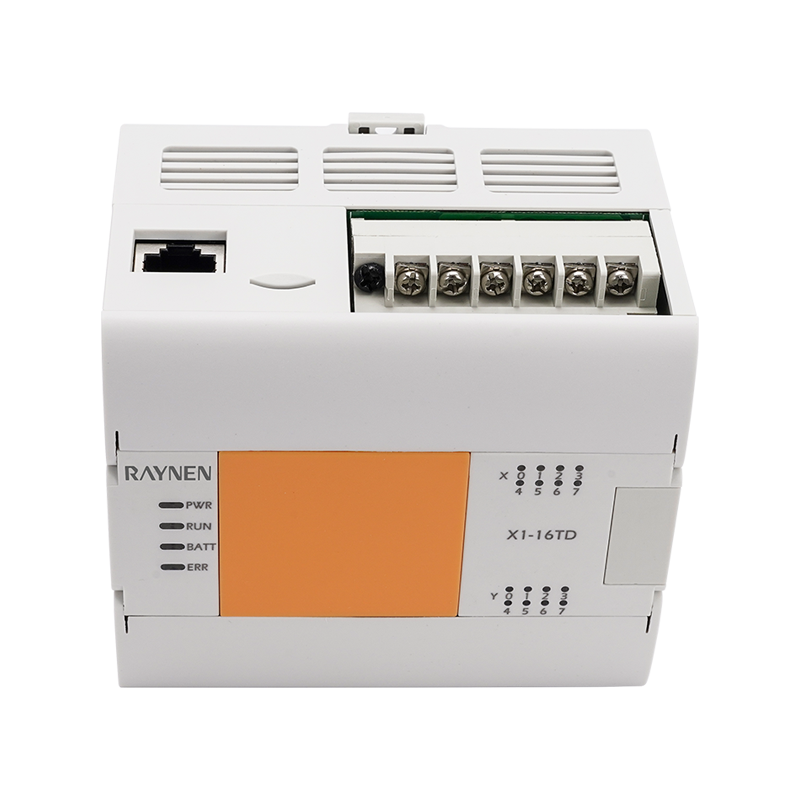

Tuotteen yhteenveto
|
| • Yksinkertaiset liikkeenohjaustoiminnot, kuten pulssilähtö ja nopea laskenta • Nopea laskenta, 3-akselinen 100 kHz:n nopea pulssilähtö ja muut liikkeenohjaustoiminnot (valinnainen) • Reaaliaikainen kello, virrankatkaisutietojen pysyvä tallennus • Tukee yhtä BD-korttia |
Etu
| | | |
| Käyttöliittymä | Tulo/lähtö | BD-levy |
| Integroitu verkkoportti RS232/485 | 2-kanavainen nopea laskuri 2-akselinen 60K nopea pulssi 3-akselinen 100 kHz nopea pulssi (valinnainen) | Tukee 1 BD-korttia |

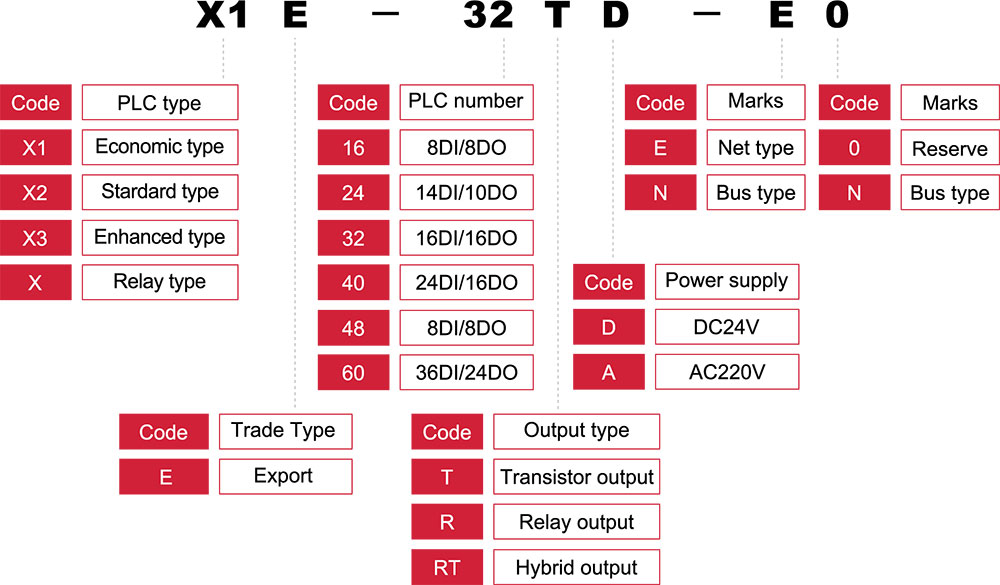

Mallin nimikkeistö

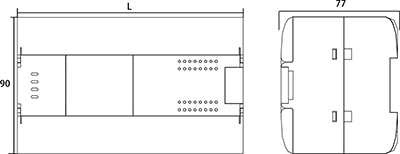

Tuotteen koko (yksikkö: mm)
 |
|
Parametri
| Tuote | Tehotiedot | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| Virrankulutus | 6W | 7W | 8W | 9W | 11W |
| Virtalähteen jännite | DC24V | ||||
| Virtalähteen jännite range | DC20,4-28,8V | ||||
| Sallittu hetkellinen sähkökatkon aika | Toiminta jatkuu alle 5 ms:n ohimenevien sähkökatkojen aikana | ||||
| Virtalähteen sulake | 60V 2A | ||||
| Ylijännitevirta | 12A, 0,5 ms alle / 28,8 V DC | ||||
| DC24V virtalähde | Alle 300mA | ||||
| Työympäristön lämpötila | -10 ℃ ~ 60 ℃ (vaakasuora asennus), -10 ℃ ~ 50° ℃ (pystyasennus) | ||||
| Kuljetusympäristön lämpötila | -20℃ ~ 80°C | ||||
| Ympäristön suhteellinen kosteus | 5 ~ 95 %, ei tiivistyvä (RH taso 2, vastaa lEC61131-2) | ||||
| Suojaustaso | IP20 | ||||
| Sähkömagneettinen yhteensopivuus | Melunvaimennus, conformlEC61000-6-2 | ||||
| Mekaaninen taso (värähtely) | IEC60068, osa 2-6/10up58Hz | ||||
| Kestää jännitettä | AC1,5kV 1 min, kunkin liittimen ja maadoitusliittimen välillä | ||||
| AC500V 1 min, kunkin liittimen ja maadoitusliittimen välillä | |||||
| Eristysvastus | Kun on mitattu DC500V eristysvastusmittarilla, kunkin liittimen ja maadoitusliittimen välillä on yli 5MΩ | ||||
| Maadoitus | D-tyypin maadoitus (maadoitusvastus: alle 100Ω), älä salli yhteistä maadoitusta vahvan virtajärjestelmän kanssa | ||||
| Käyttöympäristö | Ei syövyttävää, syttyvää kaasua, johtava pöly (pöly) ei ole vakavaa | ||||
| Käyttökorkeus | 2000M alle (Ei voida käyttää ympäristössä, jossa paine ylittää ilmakehän paineen, muuten se voi tapahtua) | ||||
| Tuote | Tehotiedot | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Syötä numero | 8 | 14 | 16 | 24 | 36 | |
| Eipea numero | signaalin vaihe 60KHz (2-tie) AB-vaihe 30KHz (1-tie) | |||||
| Tuloliitäntätyyppi | Irrotettava riviliitin (M3 ruuvi) | |||||
| Syöttötyyppi | Altaan tyyppi/lähdetyyppi | |||||
| Tulosignaalin jännite | Tasavirta: DC20,4V ~ 28,8V | |||||
| Tuloimpedanssi | X0-X2 | 2,4 kt | ||||
| X3 yllä | 5.6K | |||||
| Tulon induktanssivirralla | X0-X2 | 5mA yli | ||||
| X3 yllä | 2,4mA yli | |||||
| OFF Tulon induktanssivirta | 1mA alle | |||||
| Syötä vasteaika | Enintään 4,5 ms | |||||
| Tulosignaalin muoto | Ei jännitekosketintuloa | |||||
| Altaan tulo: NPN avoimen kollektorin transistori | ||||||
| Tulosilmukan eristys | Lähdetulo: PNP avoimen kollektorin transistori | |||||
| Optoerottimen eristys | ||||||
| Syöttötoimintojen näyttö | Paneelin LED-valo syttyy, kun optoerotin on käytössä | |||||
| Tuote | Tehotiedot | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Lähtönumero | 8 | 10 | 16 | 20 | 24 | |
| Pulssitaajuus (maks.) | Yksinapainen 2 akseli 60KHz | |||||
| Lähtöliitäntätyyppi | Irrotettava riviliitin (M3-ruuvi) | |||||
| Lähtötyyppi | Transistori/tyhjennyslähtö | |||||
| Ulkoinen virtalähde | DC5-30V | |||||
| Max kuormitus | Resistiivinen kuorma | 0,5A/yksi piste; 0,8A/4 pistettä | ||||
| Induktiivinen kuorma | 12W/DC24V | |||||
| Lampun kuormitus | Suuri nopeus: 2W/DC24V, yleinen: 5W/DC24V | |||||
| Keskikuorma | 5 mA (DC5 ~ 24 V) | |||||
| Avoin vuotovirta | 0,1mA alle/DC30V | |||||
| päälle vastus | Suurin nopeuspisteen 0,3 Ω tyypillinen arvo (enintään 0,6 Ω) | |||||
| Vastausaika | OFF→ON | Suuri nopeus: 10us alle / 10mA yli (DC5 ~24V) | ||||
| Yleistä: 0,2 ms alle / 200 mAabove (DC24V) | ||||||
| PÄÄLLÄ → POIS | Suuri nopeus: 10us alle / 10mA yli (DC5 ~24V) | |||||
| Yleistä: 0,2 ms alle / 200 mAabove (DC24 V) | ||||||
| Silmukan eristys | Optoerottimen eristys | |||||
| Tulostoimintojen näyttö | Paneelin LED-valo syttyy, kun optoerotin on käytössä | |||||
| Maskin lähetysetäisyys | 500M (yhteinen lähtö) | |||||
| peittämätön lähetysetäisyys | 150M (yhteinen lähtö) | |||||
Ohjelmistokomponenttien resurssit
| Tuote | Suorituskyky | |||
| Toiminnallinen ohjaustila | Menetelmä tallennettujen ohjelmien (omistettu LSl) toistuvasti suorittamiseksi keskeytystoiminnolla | |||
| Tulo/lähtö ohjaustila | Eräkäsittelytila (kun suoritat END-käskyä), tulon ja lähdön päivityskäsky, pulssin sieppaustoiminto | |||
| Ohjelmointikieli | Rele-symbolitilan porrastila (voi esittää SFC:llä) | |||
| Reaaliaikainen kello | Kellotoiminto | Sisäänrakennettu 2000-2099, vuosivirhe on enintään 5 minuuttia/25°C | ||
| Ohjelman muisti | Muistin enimmäiskapasiteetti | 32000 askelta voidaan asettaa parametreilla, kirjoittaa kommentteja ja tiedostorekistereitä ohjelmamuistiin | ||
| Sisäänrakennettu muistikapasiteetti/malli | 32000 askel/RAM-muisti, salasanasuojattu | |||
| Kirjoita toiminto RUN:ssa | No | |||
| Ohjeen tyyppi | Perusohje | 27 tyyppisiä peräkkäisiä ohjausohjeita, 2 tyyppisiä tikkaiden kaavioohjeita | ||
| Sovellusohje | 218 erilaista 497 tyyppiä | |||
| Aritmetiikka käsittelyn nopeus | Peruskomento | 0.065μs/ohje | ||
| Tulo-/lähtönumero | Syöttöpisteiden määrä kohteelle pidennetty käyttö | 256 pistettä | Syöttö- ja tulostuspisteiden kokonaismäärä ei ylitä 256 pistettä | |
| Tulostuspisteiden määrä kohteelle pidennetty käyttö | 256 pistettä | |||
| Tulo-lähtörele | Tulorele | 256 pistettä | Tulo ja tulos yhteensä 256 pistettä | |
| Lähtörele | 256 pistettä | |||
| Apurele | Yleistä | M0 ~ M7679 | 7680 pistettä | Yleistä/retention Settings can be changed through parameters |
| Säilytys | M500 ~ M1023 | 524 pistettä | ||
| osavaltio | Yleistä | S0-S4095 | 4096 pistettä | Yleistä/retention Settings can be changed through parameters |
| Säilytys | S500 ~ S999 | 500 pistettä | Yleistä/retention Settings can be changed through parameters | |
| Ajastin | 100ms tyyppi | T0 ~ T199 | 200 pistettä | 0,1 ~ 3276,7 s |
| 10ms tyyppi | T200 ~ T245 | 46 pistettä | 0,01 ~ 327,67 s | |
| 1ms kumulatiivinen tyyppi | T246-T249 | 4 pistettä | 0,001-32,767S | |
| 100 ms kumulatiivinen tyyppi | T250-T255 | 6 pistettä | 0,1 ~ 3276,7 s | |
| 1ms tyyppi | T256 ~ T511 | 256 pistettä | ||
| Laskuri | Yleinen kasvu | C0-C99 | 100 pistettä | 0,001 ~ 32,767 s |
| (16-bittinen) [Vaihdettavissa] | Yleistä/retention Settings can be changed through parameters | |||
| Säilytys increasing (16-bit) [vaihdettava] | C100-C199 | 100 pistettä | ||
| Yleistä duplexing | C200 ~ C219 | 20 pistettä | Yleistä/retention Settings can be changed through parameters | |
| (32-bittinen) [Vaihdettavissa] | ||||
| Säilytys duplexing (32 bit) [vaihdettava] | C220-C255 | 36 pistettä | ||
| Tietorekisteri | Yleistä | D0-D7999 | 8000 pistettä | Yleistä/retention Settings can be changed through parameters |
| Säilytys | D200 ~ 511 | 312 pistettä | ||
| Laajennusrekisteri | Pääohjaus | P0 ~ P1023 | 1024 pistettä | CJ-komento、CALL-komento käytetty |
| Ponter | Pääohjaus | EI~N7 | 8 pistettä | MC-komento käytetty |
| Nest | Pääohjaus | 16-bittinen | -32 768 ~ 32 767 | |
| osavaltio | 10 desimaaliluku (K) | 32-bittinen | -2 147 483 648 ~ 2 147 483 647 | |
| 16 heksadesimaaliluku (H) | 16-bittinen | 0 ~ FFFF | ||
| 32-bittinen | 0 ~ FFFFFFFF | |||
| Oikea luku (E) | 32-bittinen | -3,40 × 10-38 ~-1,17 × 10-38, 1,17 × 10-38 ~3,40 × 1038 | ||
| Merkkijono ( "") | Merkkijono | Määritä """-merkeillä. käskyn vakiossa voidaan käyttää enintään 32 puolikulmamerkkiä | ||
Nopea laskuri
| Syöte Jakelu | Yksivaiheinen yksilaskuri | AB-vaihelaskuri | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
