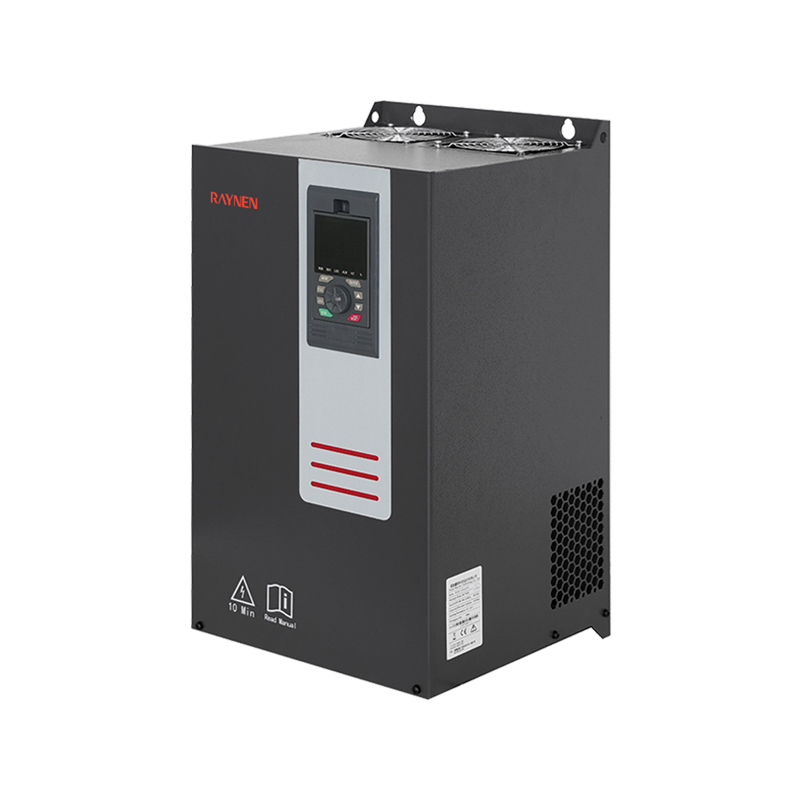

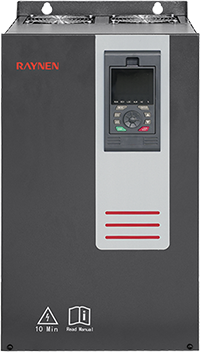

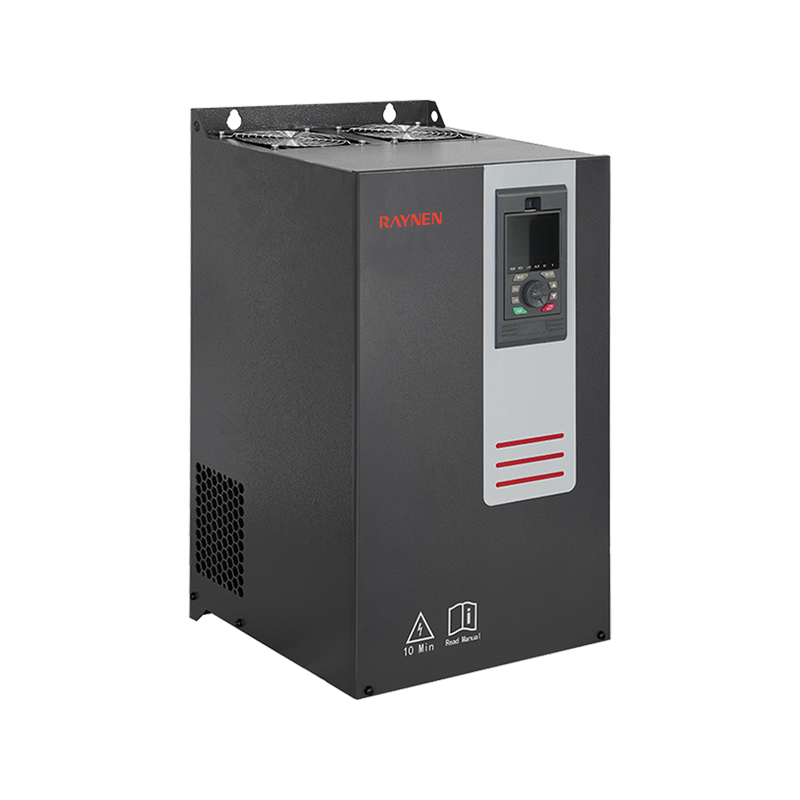

Tuotteen yhteenveto
| Parametrinen | ||
 | Malli | RVE32-T3-55G/75P |
| Jännite | 380V | |
| P-arvo (kW) | 55/75 | |
| Nimellistulovirta (A) | 128/160 | |
| Nimellislähtövirta (A) | 115/150 | |
| Mitat (mm) | 560*305*300 | |
| Asennuskoko (mm) | 543*200 | |

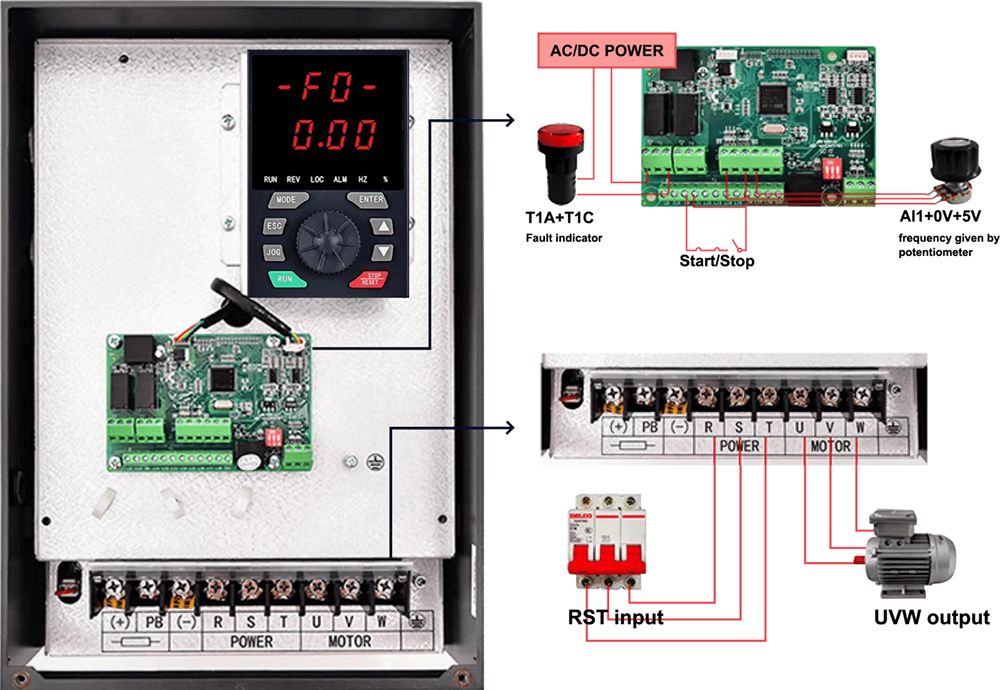

Parametriasetukset
Yksityiskohdat
| | Tuuletin ● Kaksoisilmakanavarakenne ● Jäähdytys ● Pölytiivis ● Melunvaimennus |
| | Virtalevy ● Erityinen suojaava kipu ● Hapon ja alkalin kestävyys ● Vanhenemiskestävyys |
| | Ohjauskortti ● Matala taajuus ● Suuri vääntömomentti ● Automaattinen jännitteensäätö |
| | LCD-paneeli on valinnainen ● Irrotettava käyttöpaneeli tekee käytöstä mukavampaa |
| | Lisää epoksiosioita ● 37KW - 160KW: IP40 |
| | ● Täysin automaattinen valmiin tuotteen testaus kuormituksella |
| | ● Kypsytys korkeassa 60 asteen lämpötilassa 48 tuntia |

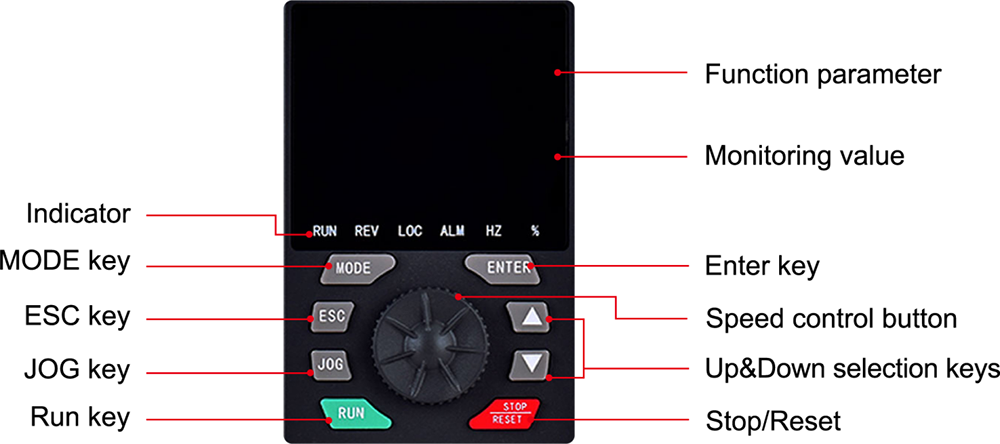

Näppäimistön käyttöohjeet
Mallin nimikkeistö
Valintataulukko Kolmivaiheinen T3-tyyppi (Iron Shell)
| Invertteri malli | G-tyypin kone (raskas kuorma) | P-tyypin kone (kevyt kuorma) | Mitat (mm) | Asennuskoko (mm) | ||||||||
| minä (A) | minä ulos (A) | P-arvo (kW) | minä (A) | minä ulos (A) | P-arvo (kW) | H | W | D | H1 | W1 | Aukko | |
| RVE32-T3-18G/22P | 47 | 38 | 18.5 | 56 | 45 | 22 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| RVE32-T3-22G/30P | 56 | 45 | 22 | 70 | 60 | 30 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| RVE32-T3-30G/37P | 70 | 60 | 30 | 80 | 75 | 37 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| RVE32-T3-37G/45P | 80 | 75 | 37 | 94 | 92 | 45 | ||||||
| RVE32-T3-45G/55P | 94 | 92 | 45 | 128 | 115 | 55 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| RVE32-T3-55G/75P | 128 | 115 | 55 | 160 | 150 | 75 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| RVE32-T3-75G/90P | 160 | 150 | 75 | 190 | 180 | 90 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| RVE32-T3-90G/110P | 190 | 180 | 90 | 225 | 215 | 110 | ||||||
| RVE32-T3-110G/132P | 225 | 215 | 110 | 265 | 260 | 132 | ||||||
| RVE32-T3-132G/160P | 265 | 260 | 132 | 310 | 305 | 160 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| RVE32-T3-160G/185P | 310 | 305 | 160 | 355 | 350 | 185 | ||||||
| RVE32-T3-185G/200P | 355 | 350 | 185 | 385 | 380 | 200 | ||||||
| RVE32-T3-200G/220P | 385 | 380 | 200 | 430 | 425 | 220 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| RVE32-T3-220G/250P | 430 | 425 | 220 | 485 | 480 | 250 | ||||||
| RVE32-T3-250G/280P | 485 | 480 | 250 | 545 | 530 | 280 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| RVE32-T3-280G/315P | 545 | 530 | 280 | 610 | 600 | 315 | ||||||
| RVE32-T3-315G/355P | 610 | 600 | 315 | 665 | 650 | 355 | ||||||
| RVE32-T3-355G | 665 | 650 | 355 | - | - | - | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| RVE32-T3-400G | 785 | 725 | 400 | - | - | - | ||||||
| RVE32-T3-500G | 890 | 860 | 500 | - | - | - | ||||||
| RVE32-T3-560G | 950 | 950 | 560 | - | - | - | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| RVE32-T3-630G | 1100 | 1100 | 630 | - | - | - | ||||||
| RVE32-T3-710G | 1280 | 1280 | 710 | - | - | - | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| RVE32-T3-800G | 1380 | 1380 | 800 | - | - | - | ||||||
Huomautuksia: 380V VFD:lle 37KW:n ja sitä pienemmät tuotteet on vakiovarustettu sisäänrakennetulla jarruyksiköllä, 45KW-185KW voidaan varustaa sisäänrakennetulla jarruyksiköllä, 200-800 kW voidaan varustaa ulkoisella jarruyksiköllä.
Suorituskyky ja kokoonpano
| Sovelluksen perustoiminnot | |
| Matalataajuinen vääntömomentin lisäys | Jännitteen lisäyksen ja vääntömomentin lisäyksen avulla V/F-säädön ja nopeusanturittoman vektoriohjauksen matalataajuista vääntömomenttia voidaan lisätä noin 0,1–30,0 %. |
| V/F käyrä | Lineaarinen tyyppi, monipistetyyppi |
| Kiihtyvyys/hidastuskäyrä | Lineaarinen tai S-muotoinen kiihtyvyys ja hidastuminen: kolme kiihtyvyys- ja hidastusaikojen ryhmää: kiihdytys- ja hidastusaika-alue: 0-3200 s |
| Automaattinen jännitteensäätö (AVR) | Kun verkon jännite muuttuu, se voi automaattisesti pitää lähtöjännitteen vakiona |
| Sisäänrakennettu PID | Suljetun silmukan ohjausjärjestelmä, joka pystyy helposti toteuttamaan prosessin ohjauksen |
| DC-jarrutus | DC-jarrutus range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Lenkin ohjaus | Moottori voidaan käynnistää ja pysäyttää välittömästi; jog-taajuusasetusalue: 0,0-20,0 Hz; jog-pysäytystila: hidastus/vapaa/DC-jarrutus |
| Taajuushyppely | Kolme hyppytaajuuspistettä ja vastaavat hyppytaajuusalueet voidaan asettaa estämään invertteriä käymästä tällä taajuuskaistalla |
| Moninopeus | Jopa 15 voidaan asettaa 4 logiikkatuloportin kautta =Toimintataajuus |
| Tulon summaus | Käytä 2 analogisen tulon algebrallista tulosta taajuusasetuksena, mikä tekee taajuuden asettamisesta joustavampaa |
| Vaihto 2 moottoriparametrisarjan välillä | Kaksi moottoriparametrisarjaa voidaan asettaa ja kytkeä vapaasti vastaamaan nykyistä käyttömoottoria |
| Invertterin suojaus | Tulon/lähdön vaihekatkossuoja, alikuormituksen tunnistus, ylivääntömomenttisuoja, alijännitesuoja, ylijännitesuoja, ylivirtasuoja, ylikuumenemissuoja, vaiheiden välinen oikosulkusuoja |
| Moottorin suojaus | Moottorin lämpösuoja, Moottorin virtaraja, Moottorin ylikuormitus, Moottorin oikosulku |
| Sähköiset ominaisuudet | |
| Tulojännite | Kolmivaiheinen vaihtovirta, 380-480 V, 50/60 Hz tai yksivaiheinen vaihtovirta, 200-240 V, 50/60 Hz |
| Lähtöjännite | 0-100% tulojännite, 0,5Hz-400Hz |
| Ohjaustila | Vakio vääntömomentti V/F, neliökuorma V/F, anturiton vektoriohjaus, energiansäästötila |
| Vaihtotaajuus | 1,5kHz-12kHz Automaattinen kytkentätaajuuden säätötoiminto voidaan asettaa: kun lämpötila nousee, kytkentätaajuus pienenee automaattisesti Kun lämpötila palaa normaaliksi, kytkentätaajuus palaa alkuarvoon |
| Ylivirtaominaisuus | 150 % nimellislähtövirta 60 s, 200 % nimellislähtövirta 2 s |
| Ohjaussignaali | ||
| Taajuuden asetussignaali | Integroitu käyttöpaneeli | Kalvokytkin (painike), nopeusnuppi (potentiometri) |
| Ulkoinen signaali | YLÖS/ALAS-asetus, analoginen tulo, moninopeuksinen, ulkoinen paneeli, sarjaliikenne | |
| Start & Stop ohjaussignaali | Integroitu käyttöpaneeli | RUN-, STOP-painikkeet |
| Ulkoinen signaali | Logiikkatuloliitin, ulkoinen paneeli, sarjaliikenne | |
| Ohjauspiirin ominaisuudet | ||
| Sisäinen virtalähde saatavilla | 10V 24V | 10VDC±5%, maksimivirta 10mA, referenssipotentiometrille 24VDC±5%, maksimivirta 100mA, logiikkatuloportille |
| Analoginen tulo | AI1 | Jännitteen analoginen tulo: 0-5VDC tai 0-10VDC, impedanssi on 30k Nykyinen analoginen tulo: 0/4-20mADC, impedanssi on 250Ω Resoluutio: 10-bittinen A/D-muunnos Tehdasasetus: 0-5VDC jännitetulo |
| AI2 | Jännitteen analoginen tulo: 0-10VDC tai PTC-anturin tulo Resoluutio: 10-bittinen A/D-muunnos | |
| Logic Input | LI1-LI8 | 0-24VDC virtalähde Positiivinen logiikka (lähde) ja negatiivinen logiikka (nielu) ovat valinnaisia, ja tehdasoletus on negatiivinen logiikka Eteenpäin, taaksepäin, juoksu, vian kuittaus, moninopeus ja muut 69 toimintoa ovat valinnaisia 220V 0.4kW-2.2kW ja 380V 0.4kW-1.5kW tuotteissa on vain 6 kanavaa: LI1-LI6 |
| AI1, AI2 Pakotettu kelvollinen syöttö | Alle 11 kW (mukaan lukien) inverttereissä AI1 ja AI2 voidaan asettaa logiikkatuloiksi. F309 ja F310 ovat pakotettuja kelvollisia tuloja, ja niiden konfigurointitoiminnot ovat aina voimassa virran kytkemisen aikana. | |
| Analoginen lähtö | AO1, AO2 | Jännitteen analoginen lähtö: 0-10VDC, minimikuormitusimpedanssi on 470Ω Nykyinen analoginen lähtö: 0/4-20mA, suurin kuormitusimpedanssi on 700Ω Resoluutio: 8 bittiä Lähtötaajuus, lähtövirta, nopeuden asetus, sarjalähtötiedot ja muut toiminnot ovat valinnaisia 220V 0.4kW-2.2kW ja 380V 0.4kW-1.5kW tuotteissa on vain yksi analoginen lähtö, nimittäin AO1 |
| Logiikkalähtö | LO, CLO | Avokollektori, maksimivirta 100mA, maksimijännite 30VDC Logiikkalähtö tai pulssilähtö valinnainen, tehdasasetus on logiikkalähtö Lähtötaajuus, lähtövirta, nopeuden asetus ja muut lähtötoiminnot valinnaiset |
| Relelähtö | T1A, T1B, T1C T2A, T2B, T2C | T1A normaalisti auki, T1B normaalisti kiinni, T1C yhteinen piste T2A normaalisti auki, T2B normaalisti kiinni, T2C yhteinen piste Kosketinkapasiteetti: 5A@250VAC, 5A@30VDC Vika, hälytys, taajuuden saapuminen ja muut toiminnot ovat valinnaisia T1A on oletusarvoisesti vika, T2A toimii oletusarvoisesti 220V 0.4kW-2.2kW ja 380V 0.4kW-1.5kW tuotteissa on vain yksi relelähtö, eli TA TB TC |
| Sarjaliikenne | MODBUS-RTU, 2-johdin RS-485, pääteliitäntä | |
| Sähköiset ominaisuudet | |
| AC-aseman suojaus | Tulon vaihekatkossuoja, Lähtövaiheen katoamissuoja, Alikuormituksen tunnistus, Ylimomenttisuoja, Alijännitesuoja, Ylijännitesuoja, Ylivirtasuoja, Ylikuumenemissuoja, Vaiheoikosulkusuoja |
| Moottorin suojaus | Moottorin lämpösuoja, Moottorin virran rajoitus, Moottorin ylikuormitus, Moottorin oikosulku |
| Sähköiset ominaisuudet | |||
| Suojaustaso | IP20 | Ympäristön kosteus | 95 % ei kondensaatiota tai veden kertymistä |
| Käyttö/varastointilämpötila | -10-40°C/-20-60°C | Korkeus | Alle 1000m |
| Jäähdytysmenetelmä | Pakotettu ilmajäähdytys | Asennuspaikka | Sisätiloissa |
