Tuotteen yhteenveto
Etu
• Nopeuta
4 kertaa huippuvääntömomentti / 7000 rpm huippunopeus / 23-bittinen erittäin tarkka optinen kooderi / 30 % pienempi lämpötilan nousu
• Parempi turvallisuus
Integroitu kotelorakenne / IP67-suojaustaso
• Helppo käyttää
20 % lyhyempi rungon pituus
Mallin nimikkeistö
Parametri
| MA3-sarjan servomoottorit - 60 laippa* | |
| Tuote | Moottorin parametrit |
| Moottorin malli | MA3ED-M06040F- □□□□ |
| Inertiataso | Keskikokoinen |
| Jännite (V) | 220 |
| Laippa (mm) | 60 |
| Johdon tyyppi | Terminaalin tyyppi |
| P-arvo (kW) | 0.4 |
| Nimellisvääntömomentti (N·m) | 1.27 |
| Hetkellinen suurin vääntömomentti (N·m) | 5.08 |
| Nimellisvirta (varret) | 2.5 |
| Hetkellinen maksimivirta (arms) | 10.1 |
| Nimellisnopeus (rpm) | 3000 |
| Suurin nopeus (rpm) | 7000 |
| Hitausmomentti (kg · cm2) | 0,54 (0,55) |

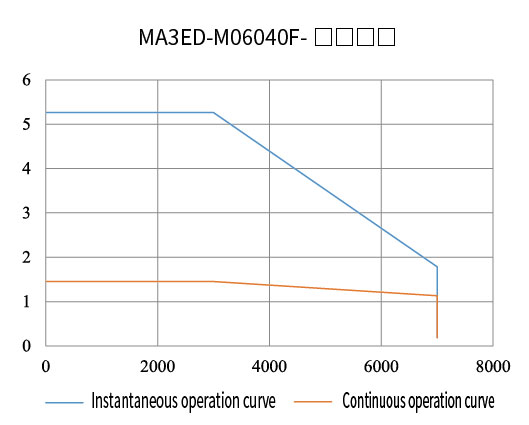

| T-N käyrä (Y-akseli: vääntömomentti N·m) (X-akseli: nopeus rpm) | |
| LL | 88,5 (118) |
| LR | 30 |
| LA | 70 |
| LZ | 4-φ5.5 |
| LH | 45.3 |
| LC | 60 |
| LE | 3 |
| S | 14 |
| LB | 50 |
| TP | M5 × 10 |
| LK | 25 |
| KH | 11 |
| KW | 5 |
| W | 5 |
| T | 5 |
| LG | 6.5 |
| LJ | 1.5 |

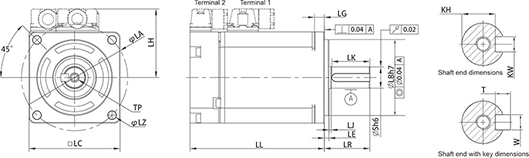

| Ilman jarrua | |

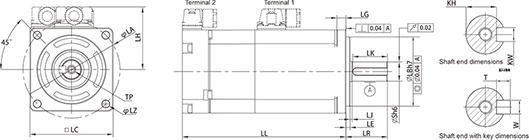

| Jarrujen kanssa | |
*Jos haluat lisätietoja muista mallin parametreista, katso valintakäsikirja tai ota yhteyttä asiakaspalveluun.
