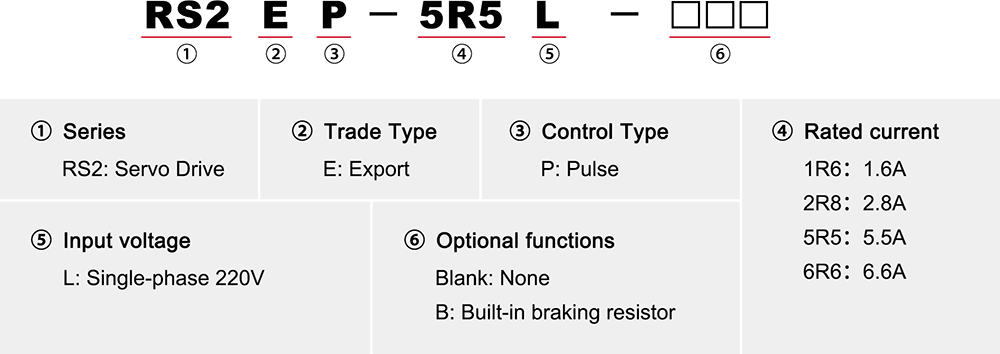

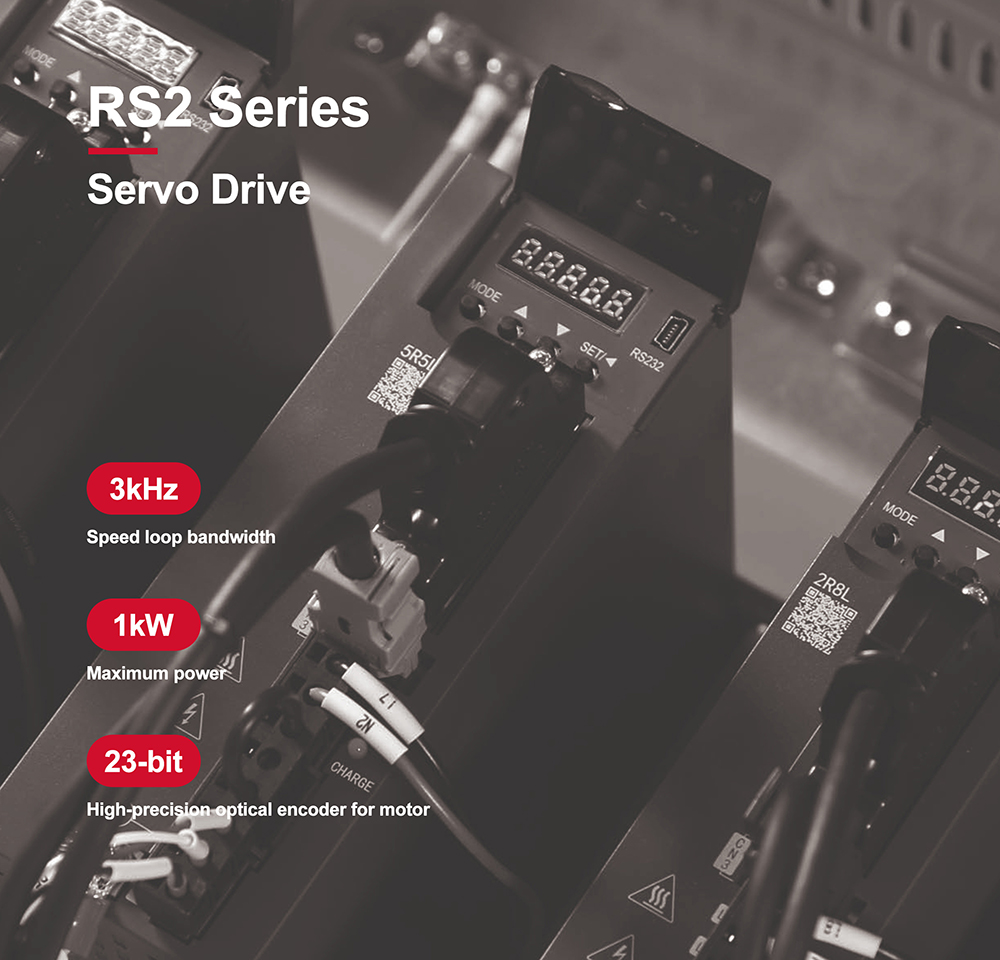

RS2 Servo Drive

Koko A

Koko B

Ei

Nimi

Ei

Nimi

1

-

1

-

2

Mini USB

2

Mini USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1, L2

5

L1, L2

6

Jarru

6

Jarru

7

U, V, W

7

U, V, W

8

Maadoitusruuvi

8

Maadoitusruuvi

9

LATA

9

LATA

10

CN4/CN5

10

CN4/CN5

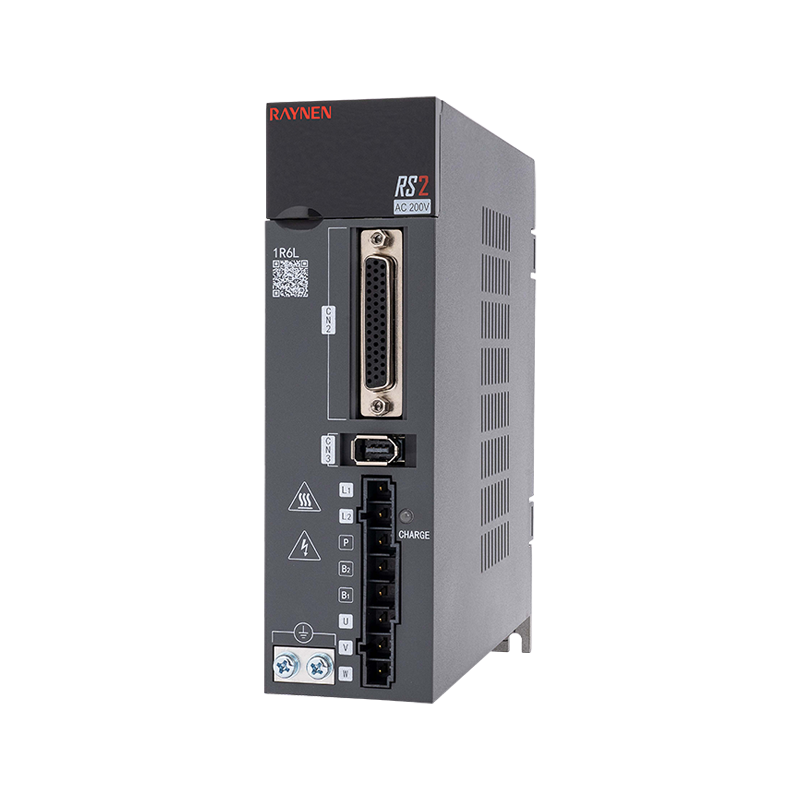

Kuvaus:

① -: Seitsemän segmentin digitaalinen näyttö

②mini USB: RS232-liitäntä, liitetty tietokoneeseen

③CN2: Lähtö/tulosignaalin liitin, kytketty ohjelmoitavaan ohjaimeen (PLC) tai ohjaus I/O

④CN3: Enkooderiliitäntä, kytketty servomoottorin kooderiin

⑤L1, L2: Pääpiirin virtalähde, kytketty yksivaiheiseen virtalähteeseen (200 ~ 240 VAC, 50/60 Hz virtalähde)

⑥Jarru: Käytä ulkoista jarruvastusta

⑦U, V, W: Servokäytön lähtö, kytketty moottorin virtaliittimeen (U, V, W)

⑧Maadoitusruuvi: Liitä virtamaahan ja moottorin maahan

⑨ LATAUS: Virran merkkivalo

⑩CN4/CN5: 485-tietoliikenneportti

Yksivaiheisen 220 V:n taajuusmuuttajan sähköiset tiedot

Tuote

Koko A

Koko B

Malli

1R6L

2R8L

5R5L

6R6L

Virtalähteen kapasiteetti [kVA]

0.5

1

1.7

2

Jatkuva lähtövirta [varret]

1.6

2.8

5.5

6.6

Välitön suurin lähtövirta [varret]

5.9

9.3

16.9

17

Pääpiiri

Jatkuva syöttövirta [Aseet]

2.4

5

8.7

11

Pääpiiri power supply

Yksivaiheinen 200 ~ 240 VAC, -15 % ~ 10 %, 50/60 Hz

Ohjaussilmukka

Ohjauspiirin virtalähde

Virtakiskovirtalähde, yhteinen virtalähteen syöttö ja tasasuuntaus

Tehon menetys

Pääpiiri power loss [W]

30.5

41

60.8

66.2

Ohjauspiirin tehohäviö [W]

Jarruvastus

Jarru resistor function

Valinnainen

Resistanssiarvo [Ω]

50

50

50

50

Kapasiteetti [W]

30

30

50

50

Ulkoinen pienin sallittu resistanssiarvo [Ω]

50

45

40

40

Jäähdytysmenetelmä

Luonnollinen jäähdytys

Ilmajäähdytys

Ylijännitetaso

OVC III

Koko A

Koko B
