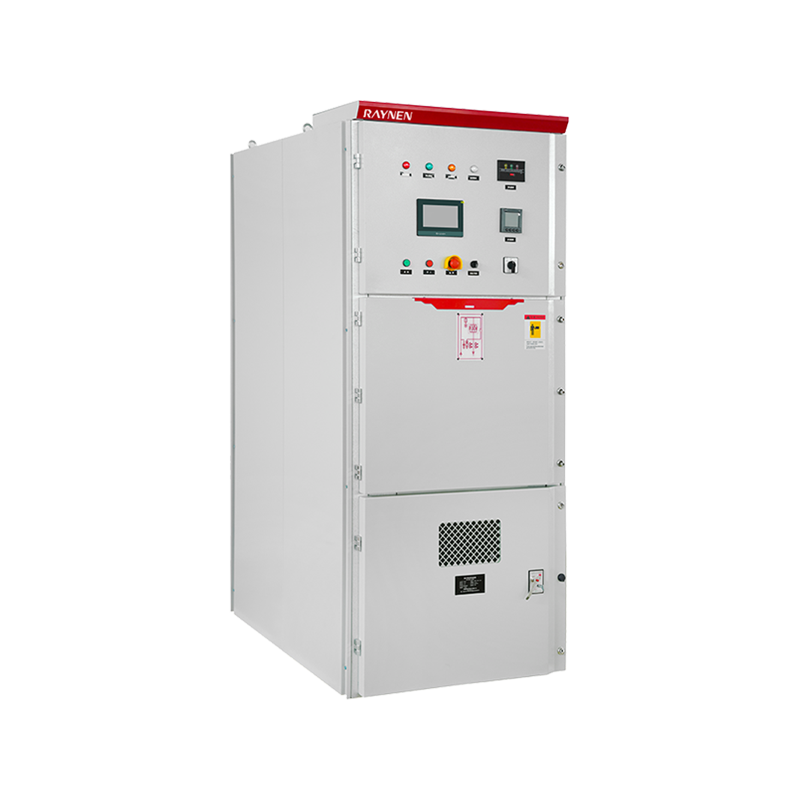

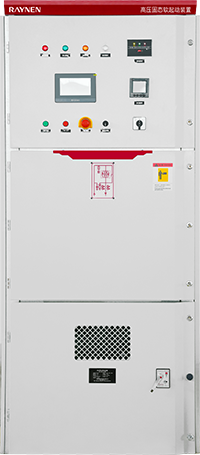

Tuotteen yhteenveto
● Vakio kyn28-kaappi, suunniteltu tiukasti suojausstandardien mukaisesti
● Kuituoptinen liipaisin
● PT-hakutila, vakaampi kuin elektroninen tila
● Noudata kansainvälisiä suurjännitesähkövaatimuksia
● Korkeajänniteosa ja pienjänniteosa ovat täysin eristettyjä, turvallisia ja luotettavia
● Skaalautuva eräkäyttöliittymä
Tekniset tiedot
 | Parametrinen | |
| Malli | RSE1000-6-5000 | |
| Nimellisjännite | 6kV | |
| P-arvo (kW) | 5000 | |
| Nimellisvirta (A) | 600 | |
| Koko (L*K*S mm) | Muokattava | |

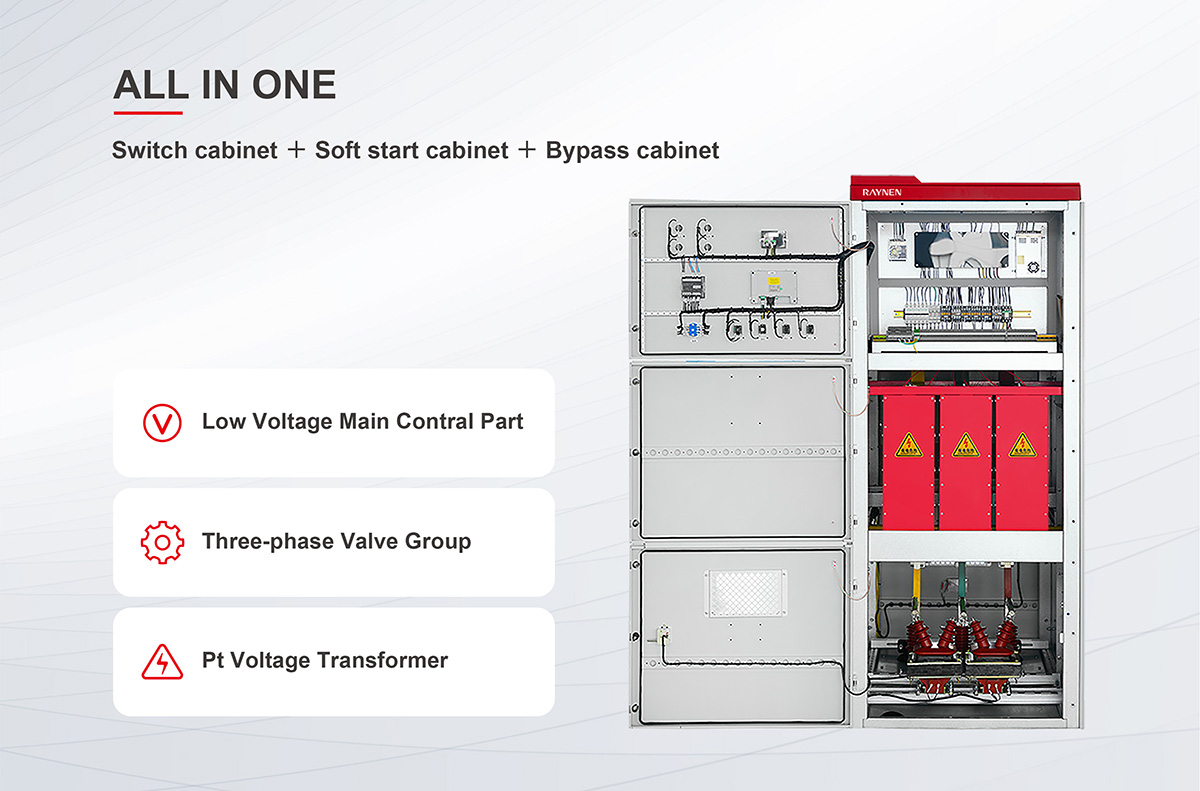

 | Modulaarinen rakenne helpottaa asennusta ja huoltoa. Eristyksen lujuus paranee entisestään |
| | Helppo asentaa, korjata ja käyttää: RVS on täydellinen moottorin käynnistyksen ohjaus- ja suojajärjestelmä. Mahdollistaa koko järjestelmän sähkötestauksen matalajännitteellä ennen käyttöä korkealla jännitteellä. |
| | 7 tuuman kosketusnäytön LCD-paneelia käytetään helpottamaan ohjelmointia ja parametrien säätöä. Vika- ja reaaliaikainen valvonta ovat intuitiivisempia ja parantavat työn tehokkuutta |
| | ohjelman salausasetukset |

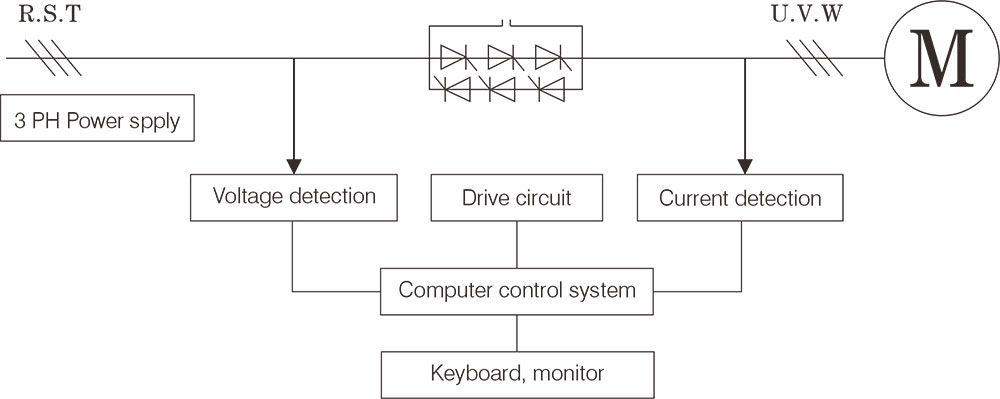

Toimintaperiaatekaavio
Mallin nimikkeistö
6kV nimellisjännite Keskijännite pehmokäynnistimen valintataulukko
| Malli | Nopeusjännite (kV) | Nimellisteho ( kW ) | Nimellisvirta ( A ) | Mitat (L*K*S) mm | |
| (-G) Genenaalinen tyyppi | (-E) Integrointityyppi | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Muokattava | - |
10 kV nimellisjännite Keskijännite pehmokäynnistimen valintataulukko
| Malli | Nopeusjännite (kV) | Nimellisteho ( kW ) | Nimellisvirta ( A ) | Mitat (L*K*S) mm | |
| (-G) Genenaalinen tyyppi | (-E) Integrointityyppi | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Muokattava | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Muokattava | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Muokattava | - |
Tekniset tiedot
| Perusparametrit | |
| Kuorman tyyppi | Kolmivaiheinen keskijännite oravahäkki asynkroninen moottori, synkroninen moottori |
| Työskentelytaajuus | 50Hz/60Hz±2Hz |
| vaihejärjestys | Sallittu toimia missä tahansa vaihejärjestyksessä (se voidaan asettaa parametreilla) |
| Ohituskontaktori | Kontaktori suoralla käynnistyskapasiteetilla |
| Ohjaa tehoa | AC220V±15 % |
| Ylijännitesuoja | DV/DT-absorptio |
| Aloitustaajuus | ympäristön lämpötila: -20℃ ~ 50℃ |
| Ympäristön kunto | 1-6 kertaa tunnissa |
| Suhteellinen kosteus: 5% - 95% ei kondensoituvaa | |
| Korkeuden tulee olla alle 1500 m | |
| HMI | |
| Kieli | Englanti / kiina / venäjä |
| Instrumentin näyttö | |
| Volttimittari | Näytä kolmivaiheinen päävirtalähdejännite |
| Ammetri | Näytä kolmivaiheisen pääpiirin virta |
| Suojaustoiminto | |
| Vaihehäiriösuojaus | Irrota kaikki vaiheet päävirtalähteestä käynnistyksen tai käytön aikana |
| Ylivirtasuojaus | ylivirtasuojaussarja: 100-500 % |
| Vaihevirran epätasapainosuoja | 20-100 % |
| Ylikuormitussuoja | Ylikuormitussuoja level:10A,20A,30A |
| Alijännitesuoja | Alue: 50-100 % |
| | Toiminta-aika: 0-10S |
| Aloitusaikakatkaisu | Aloitusaika: 10-120S |
| Ylijännitesuoja | Kun päävirtalähteen jännite on yli 120 % nimellisarvosta |
| Alikuormitussuoja | Kun päävirtalähteen jännite on alle 70 % nimellisarvosta |
| Maadoitussuojaus | Kun maadoitusvirta on suurempi kuin asetettu arvo |
| Viestintä | |
| Protokolla/liitäntä | Modbus RTU |
| Verkkoyhteydet | Jokainen RVS voi kommunikoida 32 RVS:n kanssa verkossa |
| Toiminto | Tarkkaile toimintatilaa ja ohjelmointia |
| Tietue | |
| Epäonnistumisen ennätys | Tallenna vikatiedot viimeiseltä 1000 kertaa |
