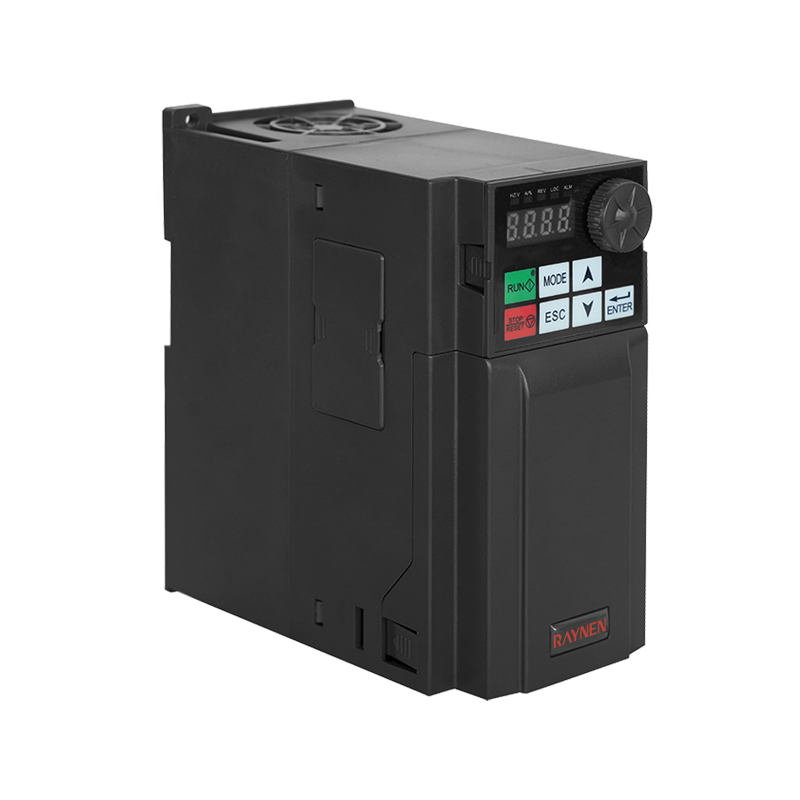

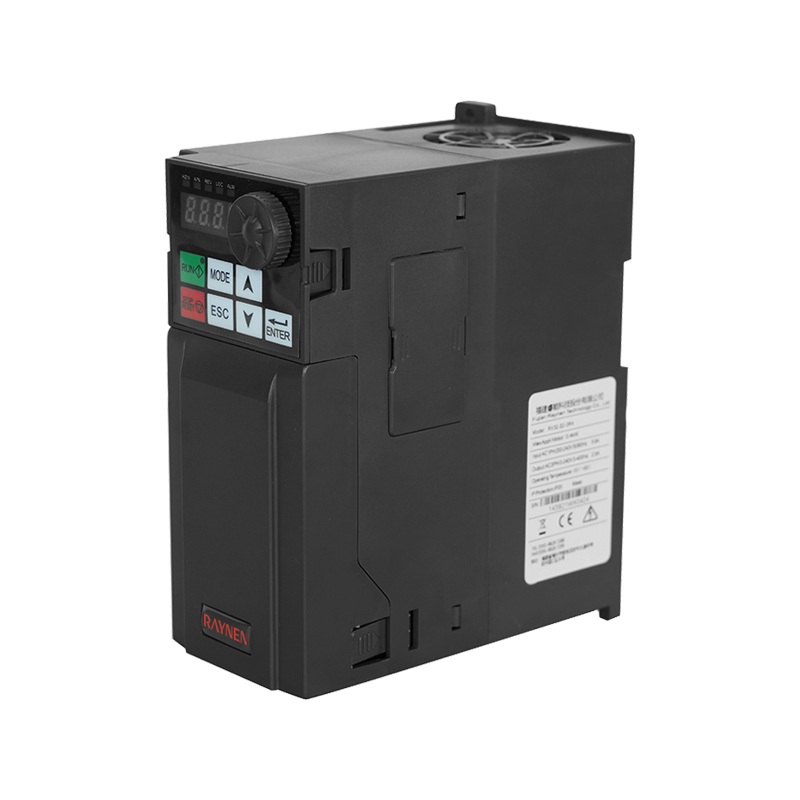

Tuotteen yhteenveto
| 150 % | 150 % | 40 |  |
| Käynnistysmomentti @0,5HZ | Ylikuormituskyky | Ympäristön lämpötila ℃ | |
| 1:40 | IP20 | 2 % | |
| Nopeussäätö | Sisäänpääsyn suojaus | Nopeuden tarkkuus± |
| Parametrinen | ||
| | Malli | RVE21-S2-0R4 ~ RVE21-S2-2R2 |
| Jännite | 220V | |
| P-luokitus (kW) | 0,4/0,75/1,5/2,2 | |
| Nimellistulovirta (A) | 6,3/11,5/15,7/27 | |
| Nimellislähtövirta (A) | 2,5/5/7/10 | |
| Mitat (mm) | 170*81*142 | |
| Asennuskoko (mm) | 161*64,5 | |

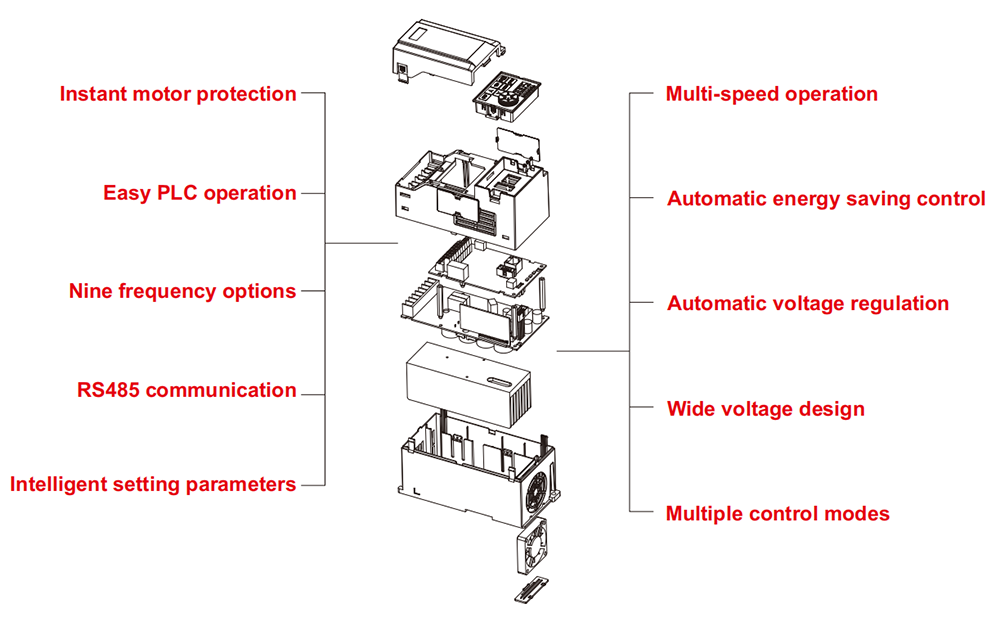

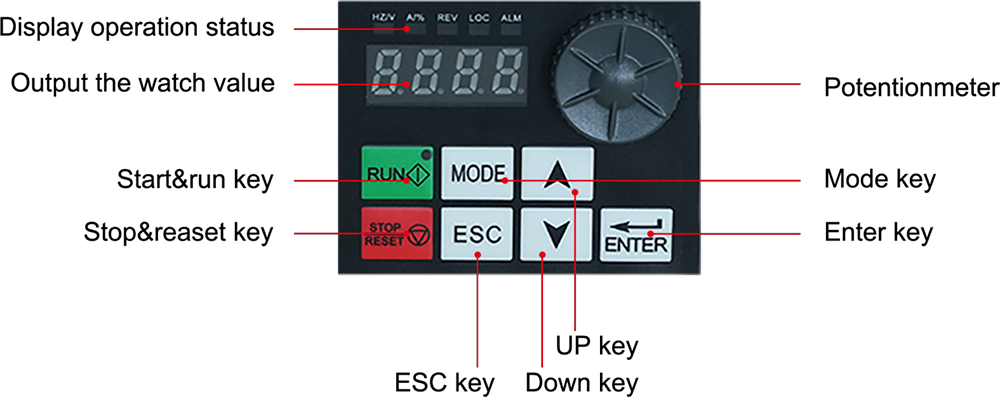

Integroitu paneeli helppoa virheenkorjausta varten
Mallin nimikkeistö
Valintataulukko Yksivaiheinen S2-tyyppi
| Invertteri malli | G-tyypin kone (raskas kuorma) | P-tyypin kone (kevyt kuorma) | Mitat (mm) | Asennuskoko (mm) | ||||||||
| minä (A) | minä ulos (A) | P-arvo (kW) | minä (A) | minä ulos (A) | P-arvo (kW) | H | W | D | H1 | W1 | Aukko | |
| RVE21-S2-0R4 | 6.3 | 2.5 | 0.4 | - | - | - | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-S2-0R7 | 11.5 | 5 | 0.75 | - | - | - | ||||||
| RVE21-S2-1R5 | 15.7 | 7 | 1.5 | - | - | - | ||||||
| RVE21-S2-2R2 | 27 | 10 | 2.2 | - | - | - | ||||||
Valintataulukko Kolmivaiheinen T3-tyyppi
| Invertteri malli | G-tyypin kone (raskas kuorma) | P-tyypin kone (kevyt kuorma) | Mitat (mm) | Asennuskoko (mm) | ||||||||
| minä (A) | minä ulos (A) | P-arvo (kW) | minä (A) | minä ulos (A) | P-arvo (kW) | H | W | D | H1 | W1 | Aukko | |
| RVE21-T3-0R4G/0R7P | 2.1 | 1.5 | 0.4 | 3.6 | 2.6 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | ||||||
| RVE21-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE21-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| RVE21-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE21-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| RVE21-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE21-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| RVE21-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | ||||||
Suorituskyky ja kokoonpano
| Sovelluksen perustoiminnot | |
| Matalataajuinen vääntömomentin lisäys | Jännitteen lisäyksen ja vääntömomentin lisäyksen avulla V/F-säädön ja nopeusanturittoman vektoriohjauksen matalataajuista vääntömomenttia voidaan lisätä noin 0,1–30,0 %. |
| V/F käyrä | Lineaarinen tyyppi, monipistetyyppi |
| Kiihtyvyys/hidastuskäyrä | Lineaarinen tai S-muotoinen kiihtyvyys ja hidastuminen: kolme kiihtyvyys- ja hidastusaikojen ryhmää: kiihdytys- ja hidastusaika-alue: 0-3200 s |
| Automaattinen jännitteensäätö (AVR) | Kun verkon jännite muuttuu, se voi automaattisesti pitää lähtöjännitteen vakiona |
| Sisäänrakennettu PID | Suljetun silmukan ohjausjärjestelmä, joka pystyy helposti toteuttamaan prosessin ohjauksen |
| DC-jarrutus | DC-jarrutus range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Lenkin ohjaus | Moottori voidaan käynnistää ja pysäyttää välittömästi; jog-taajuusasetusalue: 0,0-20,0 Hz; jog-pysäytystila: hidastus/vapaa/DC-jarrutus |
| Taajuushyppely | Kolme hyppytaajuuspistettä ja vastaavat hyppytaajuusalueet voidaan asettaa estämään invertteriä käymästä tällä taajuuskaistalla |
| Moninopeus | Jopa 15 voidaan asettaa 4 logiikkatuloportin kautta =Toimintataajuus |
| Tulon summaus | Käytä 2 analogisen tulon algebrallista tulosta taajuusasetuksena, mikä tekee taajuuden asettamisesta joustavampaa |
| Vaihto 2 moottoriparametrisarjan välillä | Kaksi moottoriparametrisarjaa voidaan asettaa ja kytkeä vapaasti vastaamaan nykyistä käyttömoottoria |
| Invertterin suojaus | Tulon/lähdön vaihekatkossuoja, alikuormituksen tunnistus, ylivääntömomenttisuoja, alijännitesuoja, ylijännitesuoja, ylivirtasuoja, ylikuumenemissuoja, vaiheiden välinen oikosulkusuoja |
| Moottorin suojaus | Moottorin lämpösuoja, Moottorin virtaraja, Moottorin ylikuormitus, Moottorin oikosulku |
| Sähköiset ominaisuudet | |
| Tulojännite | Kolmivaiheinen vaihtovirta, 380-480 V, 50/60 Hz tai yksivaiheinen vaihtovirta, 200-240 V, 50/60 Hz |
| Lähtöjännite | 0-100% tulojännite, 0,5Hz-400Hz |
| Ohjaustila | Vakio vääntömomentti V/F, neliökuorma V/F, anturiton vektoriohjaus, energiansäästötila |
| Vaihtotaajuus | 1,5kHz-12kHz Automaattinen kytkentätaajuuden säätötoiminto voidaan asettaa: kun lämpötila nousee, kytkentätaajuus pienenee automaattisesti Kun lämpötila palaa normaaliksi, kytkentätaajuus palaa alkuarvoon |
| Ylivirtaominaisuus | 150 % nimellislähtövirta 60 s, 200 % nimellislähtövirta 2 s |
| Ohjaussignaali | ||
| Taajuuden asetussignaali | Integroitu käyttöpaneeli | Kalvokytkin (painike), nopeusnuppi (potentiometri) |
| Ulkoinen signaali | YLÖS/ALAS-asetus, analoginen tulo, moninopeuksinen, ulkoinen paneeli, sarjaliikenne | |
| Start & Stop ohjaussignaali | Integroitu käyttöpaneeli | RUN-, STOP-painikkeet |
| Ulkoinen signaali | Logiikkatuloliitin, ulkoinen paneeli, sarjaliikenne | |
| Ohjauspiirin ominaisuudet | ||
| Sisäinen virtalähde saatavilla | 10V 24V | 10VDC±5%, maksimivirta 10mA, referenssipotentiometrille 24VDC±5%, maksimivirta 100mA, logiikkatuloportille |
| Analoginen tulo | AI1 | Jännitteen analoginen tulo: 0-5VDC tai 0-10VDC, impedanssi on 30k Nykyinen analoginen tulo: 0/4-20mADC, impedanssi on 250Ω Resoluutio: 10-bittinen A/D-muunnos Tehdasasetus: 0-5VDC jännitetulo |
| AI2 | Jännitteen analoginen tulo: 0-10VDC tai PTC-anturin tulo Resoluutio: 10-bittinen A/D-muunnos | |
| Logic Input | LI1-LI8 | 0-24VDC virtalähde Positiivinen logiikka (lähde) ja negatiivinen logiikka (nielu) ovat valinnaisia, ja tehdasoletus on negatiivinen logiikka Eteenpäin, taaksepäin, juoksu, vian kuittaus, moninopeus ja muut 69 toimintoa ovat valinnaisia 220V 0.4kW-2.2kW ja 380V 0.4kW-1.5kW tuotteissa on vain 6 kanavaa: LI1-LI6 |
| AI1, AI2 Pakotettu kelvollinen syöttö | Alle 11 kW (mukaan lukien) inverttereissä AI1 ja AI2 voidaan asettaa logiikkatuloiksi. F309 ja F310 ovat pakotettuja kelvollisia tuloja, ja niiden konfigurointitoiminnot ovat aina voimassa virran kytkemisen aikana. | |
| Analoginen lähtö | AO1, AO2 | Jännitteen analoginen lähtö: 0-10VDC, minimikuormitusimpedanssi on 470Ω Nykyinen analoginen lähtö: 0/4-20mA, suurin kuormitusimpedanssi on 700Ω Resoluutio: 8 bittiä Lähtötaajuus, lähtövirta, nopeuden asetus, sarjalähtötiedot ja muut toiminnot ovat valinnaisia 220V 0.4kW-2.2kW ja 380V 0.4kW-1.5kW tuotteissa on vain yksi analoginen lähtö, nimittäin AO1 |
| Logiikkalähtö | LO, CLO | Avokollektori, maksimivirta 100mA, maksimijännite 30VDC Logiikkalähtö tai pulssilähtö valinnainen, tehdasasetus on logiikkalähtö Lähtötaajuus, lähtövirta, nopeuden asetus ja muut lähtötoiminnot valinnaiset |
| Relelähtö | T1A, T1B, T1C T2A, T2B, T2C | T1A normaalisti auki, T1B normaalisti kiinni, T1C yhteinen piste T2A normaalisti auki, T2B normaalisti kiinni, T2C yhteinen piste Kosketinkapasiteetti: 5A@250VAC, 5A@30VDC Vika, hälytys, taajuuden saapuminen ja muut toiminnot ovat valinnaisia T1A on oletusarvoisesti vika, T2A toimii oletusarvoisesti 220V 0.4kW-2.2kW ja 380V 0.4kW-1.5kW tuotteissa on vain yksi relelähtö, eli TA TB TC |
| Sarjaliikenne | MODBUS-RTU, 2-johdin RS-485, pääteliitäntä | |
| Sähköiset ominaisuudet | |
| AC-aseman suojaus | Tulon vaihekatkossuoja, Lähtövaiheen katoamissuoja, Alikuormituksen tunnistus, Ylimomenttisuoja, Alijännitesuoja, Ylijännitesuoja, Ylivirtasuoja, Ylikuumenemissuoja, Vaiheoikosulkusuoja |
| Moottorin suojaus | Moottorin lämpösuoja, Moottorin virran rajoitus, Moottorin ylikuormitus, Moottorin oikosulku |
| Sähköiset ominaisuudet | |||
| Suojaustaso | IP20 | Ympäristön kosteus | 95 % ei kondensaatiota tai veden kertymistä |
| Käyttö/varastointilämpötila | -10-40°C/-20-60°C | Korkeus | Alle 1000m |
| Jäähdytysmenetelmä | Pakotettu ilmajäähdytys | Asennuspaikka | Sisätiloissa |
