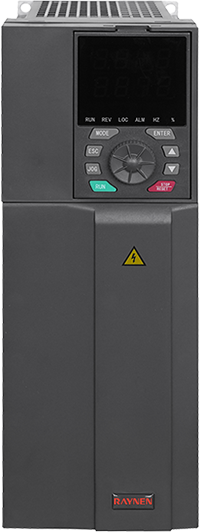

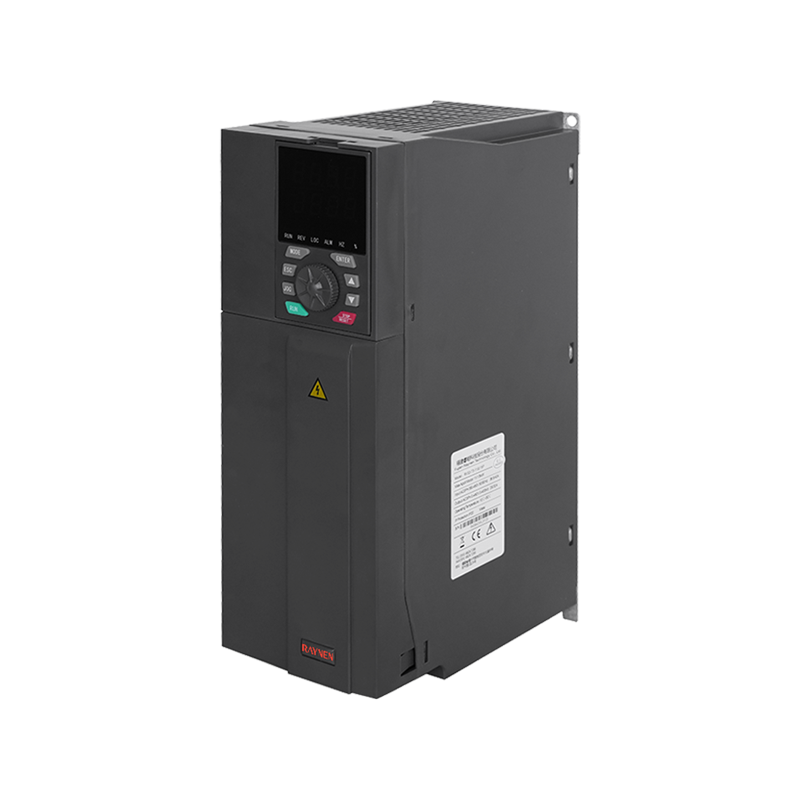

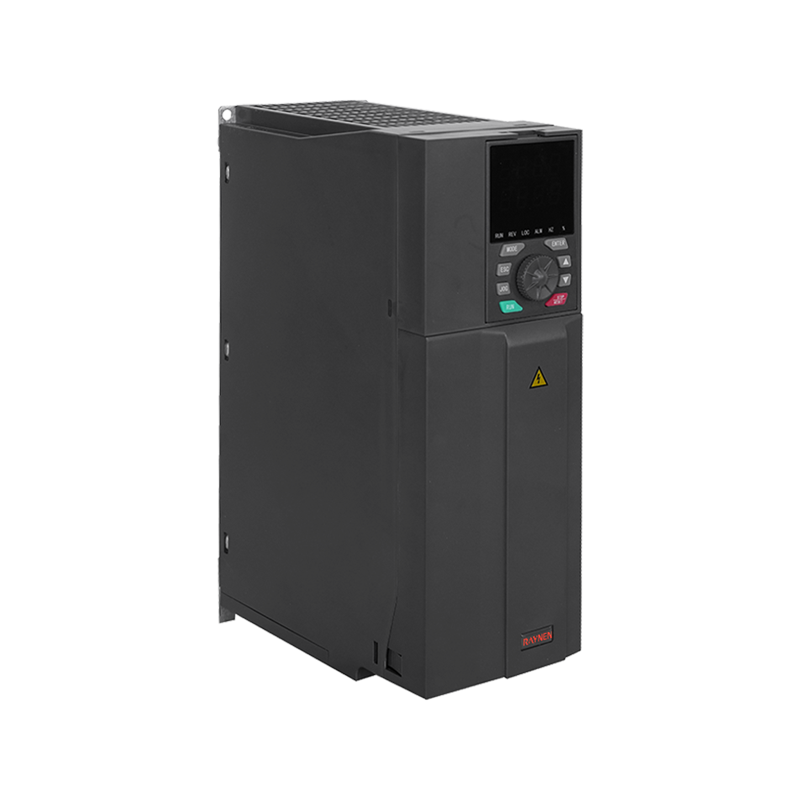

Tuotteen yhteenveto

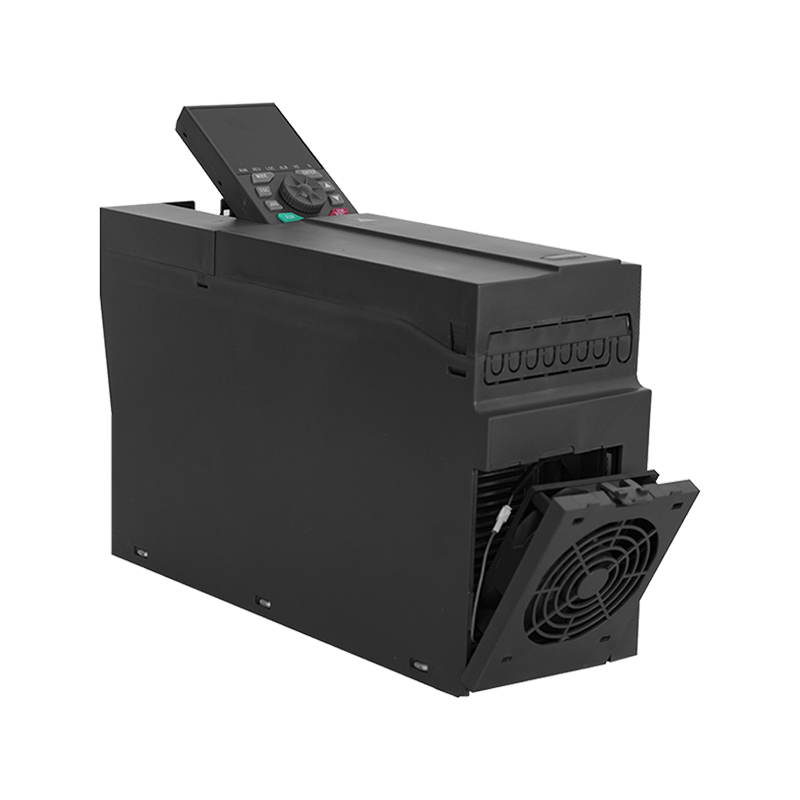

Järkeä ja yksinkertaisuutta
| | Ulkoinen näppäimistö tukee kaksirivistä | | Nelikerroksinen piirilevyrakenne, kolme kertaa suojaava maaliruiskutus |
| | Täysin automaattinen valmiin tuotteen testaus kuormalla | | Kaksinkertainen CPU tekee siitä vakaamman |
| | Läpikuultava ja leveä hampaan pinta lämpöä haihduttaessa, toimii korkeassa lämpötilassa | | Kypsytys korkeassa 60 asteen lämpötilassa 48 tuntia |
| Parametrinen | ||
 | Malli | RVE32-T3-11G/15P ~ RVE32-T3-15G/18P |
| Jännite | 380V | |
| P-arvo (kW) | 15.11.18 | |
| Nimellistulovirta (A) | 36,6/40/47 | |
| Nimellislähtövirta (A) | 25/32/38 | |
| Mitat (mm) | 353*120*222 | |
| Asennuskoko (mm) | 341*108 | |

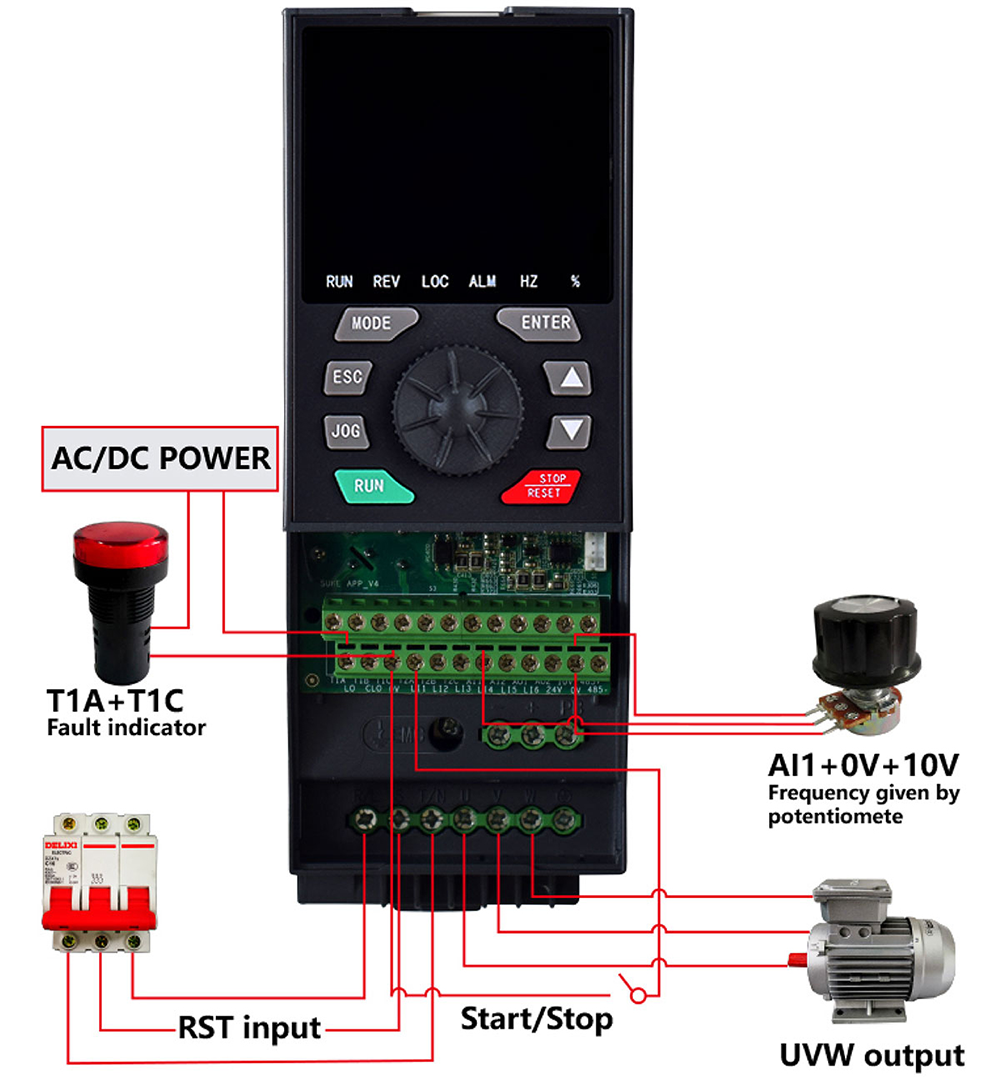

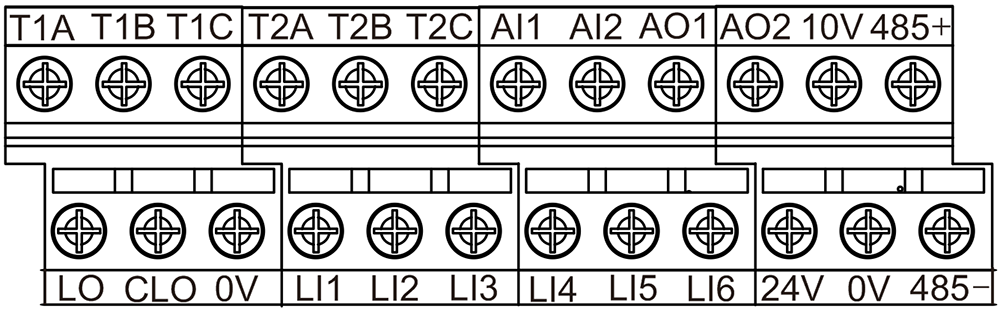

Ohjausliittimien rakennekaavio
Parametriasetukset

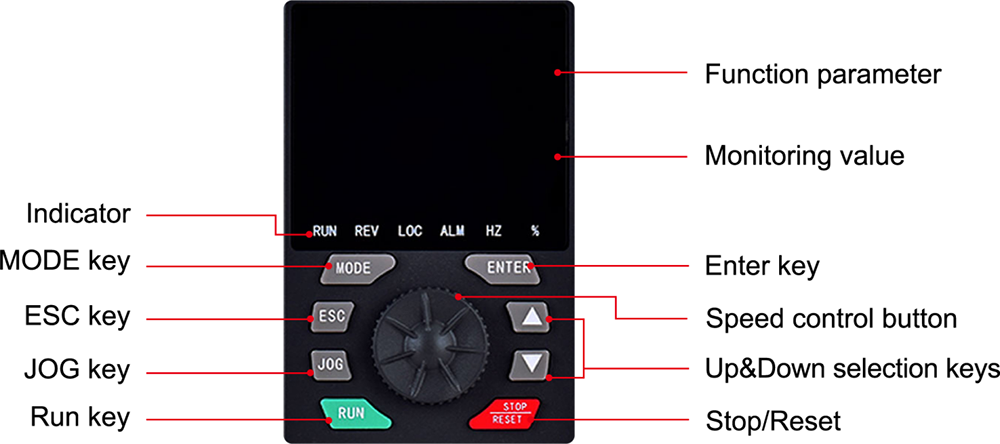

Näppäimistön käyttöohjeet

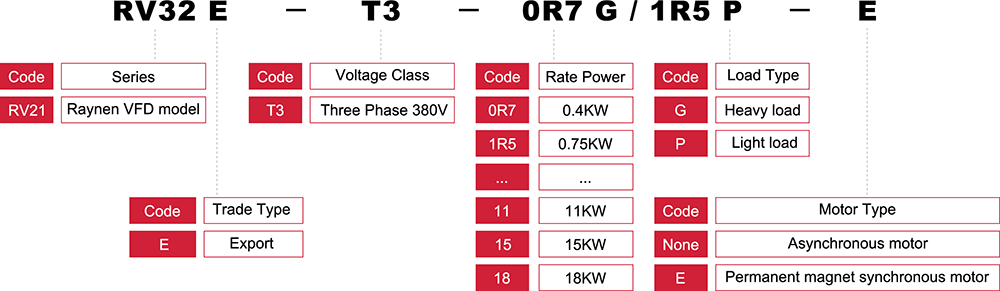

Malli Nomenclature
Valintataulukko Kolmivaiheinen T3-tyyppi (muovikotelo)
| Invertteri malli | G-tyypin kone (raskas kuorma) | P-tyypin kone (kevyt kuorma) | Mitat (mm) | Asennuskoko (mm) | ||||||||
| minä (A) | minä ulos (A) | P-arvo (kW) | minä (A) | minä ulos (A) | P-arvo (kW) | H | W | D | H1 | W1 | Aukko | |
| RVE32-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | 206 | 76.5 | 168.5 | 195 | 66.5 | Φ5 |
| RVE32-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE32-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||||||
| RVE32-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE32-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 262 | 100 | 171 | 251 | 90 | Φ5 |
| RVE32-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE32-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||||||
| RVE32-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 353 | 120 | 222 | 341 | 108 | Φ7 |
| RVE32-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||||||
Huomautuksia: 380V VFD:lle 37KW:n ja sitä pienemmät tuotteet on vakiovarustettu sisäänrakennetulla jarruyksiköllä, 45KW-185KW voidaan varustaa sisäänrakennetulla jarruyksiköllä, 200-800 kW voidaan varustaa ulkoisella jarruyksiköllä.
Suorituskyky ja kokoonpano
| Sovelluksen perustoiminnot | |
| Matalataajuinen vääntömomentin lisäys | Jännitteen lisäys ja vääntömomentin lisäys voivat lisätä V/F-säädön ja nopeusanturittoman vääntömomenttiohjauksen matalataajuista vääntömomenttia vastaavasti noin 0,1–30,0 %. |
| V/F käyrä | Lineaarinen tyyppi, monipistetyyppi |
| Kiihtyvyys/hidastuskäyrä | Lineaarinen tai S-muotoinen kiihtyvyys ja hidastuminen: kolme kiihtyvyys- ja hidastusaikojen ryhmää: kiihdytys- ja hidastusaika-alue: 0-3200 s |
| Automaattinen jännitteensäätö (AVR) | Kun verkon jännite muuttuu, se voi automaattisesti pitää lähtöjännitteen vakiona |
| Sisäänrakennettu PID | Suljetun silmukan ohjausjärjestelmä, joka pystyy helposti toteuttamaan prosessin ohjauksen |
| DC-jarrutus | DC-jarrutus range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Lenkin ohjaus | Moottori voidaan käynnistää ja pysäyttää välittömästi; jog-taajuusasetusalue: 0,0-20,0 Hz; jog-pysäytystila: hidastus/vapaa/DC-jarrutus |
| Taajuushyppely | Kolme hyppytaajuuspistettä ja vastaavat hyppytaajuusalueet voidaan asettaa estämään invertteriä käymästä tällä taajuuskaistalla |
| Moninopeus | Jopa 15 voidaan asettaa 4 logiikkatuloportin kautta =Toimintataajuus |
| Tulon summaus | Käytä 2 analogisen tulon algebrallista tulosta taajuusasetuksena, mikä tekee taajuuden asettamisesta joustavampaa |
| Vaihto 2 moottoriparametrisarjan välillä | Kaksi moottoriparametrisarjaa voidaan asettaa ja kytkeä vapaasti vastaamaan nykyistä käyttömoottoria |
| Invertterin suojaus | Tulon/lähdön vaihekatkossuoja, alikuormituksen tunnistus, ylivääntömomenttisuoja, alijännitesuoja, ylijännitesuoja, ylivirtasuoja, ylikuumenemissuoja, vaiheiden välinen oikosulkusuoja |
| Moottorin suojaus | Moottorin lämpösuoja, Moottorin virtaraja, Moottorin ylikuormitus, Moottorin oikosulku |
| Sähköiset ominaisuudet | |
| Tulojännite | Kolmivaiheinen vaihtovirta, 380-480V, 50/60Hz |
| Lähtöjännite | 0-100% tulojännite, 0,5Hz-400Hz |
| Ohjaustila | Vakio vääntömomentti V/F, neliökuorma V/F, anturiton vektoriohjaus, energiansäästötila |
| Vaihtotaajuus | 1,5kHz-12kHz Automaattinen kytkentätaajuuden säätötoiminto voidaan asettaa: kun lämpötila nousee, kytkentätaajuus pienenee automaattisesti Kun lämpötila palaa normaaliksi, kytkentätaajuus palaa alkuarvoon |
| Ylivirtaominaisuus | 150 % nimellislähtövirta 60 s, 200 % nimellislähtövirta 2 s |
| Ohjaussignaali | ||
| Taajuuden asetussignaali | Integroitu käyttöpaneeli | Kalvokytkin (painike), nopeusnuppi (potentiometri) |
| Ulkoinen signaali | YLÖS/ALAS-asetus, analoginen tulo, moninopeuksinen, ulkoinen paneeli, sarjaliikenne | |
| Start & Stop ohjaussignaali | Integroitu käyttöpaneeli | RUN-, STOP-painikkeet |
| Ulkoinen signaali | Logiikkatuloliitin, ulkoinen paneeli, sarjaliikenne | |
| Ohjauspiirin ominaisuudet | ||
| Sisäinen virtalähde saatavilla | 10V 24V | 10VDC±5%, maksimivirta 10mA, referenssipotentiometrille 24VDC±5%, maksimivirta 100mA, logiikkatuloportille |
| Analoginen tulo | AI1 | Jännitteen analoginen tulo: 0-5VDC tai 0-10VDC, impedanssi on 30k Nykyinen analoginen tulo: 0/4-20mADC, impedanssi on 250Ω Resoluutio: 10-bittinen A/D-muunnos Tehdasasetus: 0-5VDC jännitetulo |
| AI2 | Jännitteen analoginen tulo: 0-10VDC tai PTC-anturin tulo Resoluutio: 10-bittinen A/D-muunnos | |
| Logic Input | LI1-LI8 | 0-24VDC virtalähde Positiivinen logiikka (lähde) ja negatiivinen logiikka (nielu) ovat valinnaisia, ja tehdasoletus on negatiivinen logiikka Eteenpäin, taaksepäin, juoksu, vian kuittaus, moninopeus ja muut 69 toimintoa ovat valinnaisia Alle 15 kW (mukaan lukien) tuotteissa on vain LI1-LI6 |
| AI1, AI2 Pakotettu kelvollinen syöttö | Alle 15 kW (mukaan lukien) inverttereissä AI1 ja AI2 voidaan asettaa logiikkatuloiksi. F309 ja F310 ovat pakotettuja kelvollisia tuloja, ja niiden konfigurointitoiminnot ovat aina voimassa virran kytkemisen aikana. | |
| Analoginen lähtö | AO1, AO2 | Jännitteen analoginen lähtö: 0-10VDC, minimikuormitusimpedanssi on 470Ω Nykyinen analoginen lähtö: 0/4-20mA, suurin kuormitusimpedanssi on 700Ω Resoluutio: 8 bittiä Lähtötaajuus, lähtövirta, nopeuden asetus, sarjalähtötiedot ja muut toiminnot ovat valinnaisia |
| Logiikkalähtö | LO, CLO | Avokollektori, maksimivirta 100mA, maksimijännite 30VDC Logiikkalähtö tai pulssilähtö valinnainen, tehdasasetus on logiikkalähtö Lähtötaajuus, lähtövirta, nopeusasetus, sarjalähtötiedot ja muut lähtötoiminnot ovat valinnaisia |
| Relelähtö | T1A, T1B, T1C T2A, T2B, T2C | T1A normaalisti auki, T1B normaalisti kiinni, T1C yhteinen piste T2A normaalisti auki, T2B normaalisti kiinni, T2C yhteinen piste Kosketinkapasiteetti: 5A@250VAC, 5A@30VDC Vika, hälytys, taajuuden saapuminen ja muut toiminnot ovat valinnaisia T1A on oletusarvoisesti vika, T2A toimii oletusarvoisesti |
| Sarjaliikenne | MODBUS-RTU, 2-johdin RS-485, pääteliitäntä | |
| Sähköiset ominaisuudet | |
| AC-aseman suojaus | Tulon vaihekatkossuoja, Lähtövaiheen katoamissuoja, Alikuormituksen tunnistus, Ylimomenttisuoja, Alijännitesuoja, Ylijännitesuoja, Ylivirtasuoja, Ylikuumenemissuoja, Vaiheoikosulkusuoja |
| Moottorin suojaus | Moottorin lämpösuoja, Moottorin virran rajoitus, Moottorin ylikuormitus, Moottorin oikosulku |
| Sähköiset ominaisuudet | |||
| Suojaustaso | IP20 | Ympäristön kosteus | 95 % ei kondensaatiota tai veden kertymistä |
| Käyttö/varastointilämpötila | -10-40°C/-20-60°C | Korkeus | Alle 1000m |
| Jäähdytysmenetelmä | Pakotettu ilmajäähdytys | Asennuspaikka | Sisätiloissa |
