01 Johdanto:

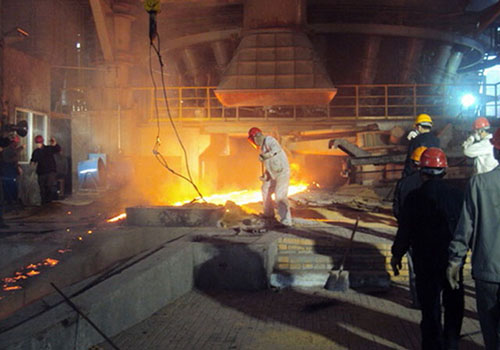

Masuuniraudan valmistus on yksi tärkeimmistä tuotantoprosessiketjuista (raudanvalmistus, teräksen valmistus, valu ja valssaus) rauta- ja terästeollisuudessa, ja masuunin panosjärjestelmä on keskeinen lenkki masuunin raudan valmistuksessa. Raaka-aineita lähetetään jatkuvasti masuuniin uunin yläosan kautta masuunin raudan valmistuksen normaalin tarpeen varmistamiseksi. RVE32-taajuusmuuttajalla on kypsä sovellus raudanvalmistusmasuunin kaksoisvaunun nosto- ja syöttöjärjestelmässä.

02 Ominaisuudet:

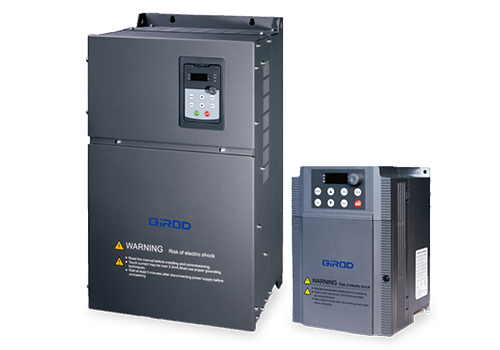

RVE32 on seinään asennettava invertteri, jonka tehoalue on 0,75KW-500KW, tulevan verkkojännitteen jännitetaso on 380V-480V ja ohjaustapa on vektoriohjaus ilman nopeusanturia. RVE32:ssa on runsaasti ohjauslaitteita, mukaan lukien 8 digitaalituloa (LI1-LI8), 2 analogista tuloa (AI), 2 relelähtöä (TA), 2 analogista lähtöä (AO), 5 V lisävirtalähde analogista virtalähdettä varten Kiinteä tulo, 24 V apuvirtalähdettä käytetään digitaalituloon, kaikki LI/TA voidaan määrittää vapaasti AI/A-toimintoihin.

MODBUS-liitäntä on RVE32:n vakiokokoonpano, lisävarusteita ei tarvita. RVE32 voidaan liittää ylemmän tason automaatiojärjestelmiin MODBUS-väylän kautta.

03 Edut:

· Hyvä matalataajuinen suorituskyky (1,5 kertaa vääntömomentti 0,5 Hz avoimella silmukalla), joka täyttää paremmin täyden kuormituksen vaatimukset;

· Sen etuna on nopea vääntömomenttivaste, ja kun kuorma vaihtelee, virran vaihtelu on pieni;

· Sillä on hyvä ylikuormituskyky ja sopeutumiskyky ympäristöön, ja sillä on korkea toimintavarmuus;

· Matalataajuisen lähdön suorituskyky on hyvä, vääntömomenttivaste on nopea ja nopeuden stabiloinnin tarkkuus on korkea.

· Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;

· Vahva sopeutumiskyky ympäristöön, täysin itsenäinen ilmakanavasuunnittelu voi parantaa huomattavasti kestävyyttä ankarissa ympäristöissä, kuten öljysaaste, pöly ja kosteus;

04 Järjestelmän esittely:

Tässä järjestelmässä 160 kW:n nostinmoottoria käyttää RVE32 200 kW:n invertteri, ja yksi nostin ajaa samanaikaisesti kahta vasenta ja oikeaa vaunua ylös ja alas, eli toinen vaunuista syöttää ylöspäin ja toinen vaunu Laskeutuu tyhjälle autolle. Invertteriväylän jännitettä voidaan pumpata ylös esimerkiksi hidastusjarrutuksessa ja yläkuorman purkamisessa, ja ulkoista jarruyksikköä ja jarruvastusta käytetään nopeaan jarrutukseen ja pysähtymiseen.

05 Tekninen parametri:

06 Käyttö paikan päällä:

Paikan päällä vallitsevan tilatilanteen mukaan ohjauskaappiin on asennettu RVE32-sarjan invertteri ja invertteriasennus ja paikan päällä oleva moottori ovat kuvan mukaiset.

07 Juoksun tulos:

RVE32-invertteriä käyttävä masuunin kaksoisautonostinsyötön ohjausjärjestelmä on otettu käyttöön yli kolmen vuoden ajan, ja se on saavuttanut hyviä taloudellisia ja sosiaalisia hyötyjä.

Ohjauslaite toimii luotettavasti, sillä on hyvä sopeutumiskyky ympäristöön, se kestää ankaria ympäristöjä, kuten öljysaastetta, pölyä ja kosteaa lämpöä, ja sillä on alhainen vikaantumisaste;

Ymmärrä syöttölaitteen tasainen nosto ja nopeuden muutos ja vältä perinteisen vinssijärjestelmän suuri käynnistysvärähtely, helppo luistaminen ja perävaunuilmiö;

Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojausta ja maksimoida tuotannon jatkuvuuden.

08 Asiakkaan edut:

Mekaanisten osien vaikutus on pieni, laitteiden huollon määrä vähenee ja ylläpitokustannukset säästyy huomattavasti;

Taajuusmuuttajan kattava suojaustoiminto varmistaa tuotannon jatkuvuuden;

Järjestelmän toiminta on turvallista ja luotettavaa, ja taloudelliset hyödyt ovat huomattavat.
