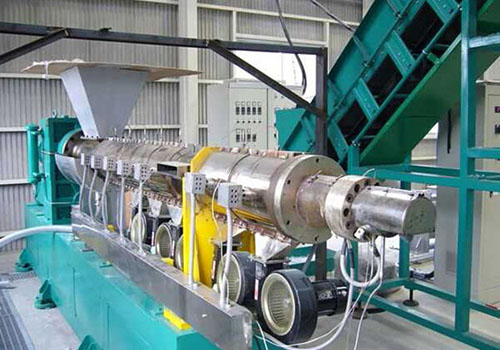

01 Johdanto:

Useimmat ruuviekstruuderit toimivat yleensä tasavirtamoottoreilla, mutta tehoelektroniikkalaitteiden ja mikroprosessoriteknologian nopean kehityksen, AC-ohjausteorian ehdotuksen ja AC-ohjausohjelmiston viime vuosien parantamisen myötä AC-käyttötekniikka sopii paremmin moniin sovelluksiin. DC-käytöt ovat kustannustehokkaampia. D71-sarjan inverttereitä käytetään ruuviekstruudereissa, ja niillä on parempi nopeudensäätökyky ja vääntömomentin vastenopeus kuin DC-käytöissä.

02 Ominaisuudet:

D71 on seinään asennettava invertteri, jonka tehoalue on 0,75KW-500KW, tulevan verkkojännitteen jännitetaso on 380V-480V ja ohjaustapa on vektoriohjaus ilman nopeusanturia. D71:ssä on runsaasti ohjauslaitteita, mukaan lukien 8 digitaalituloa (LI1-LI8), 2 analogista tuloa (AI), 2 relelähtöä (TA), 2 analogista lähtöä (AO), 5 V analogista virtalähdettä. Kiinteätuloista 24 V lisävirtalähdettä käytetään digitaalitulona, ​​ja kaikki LI/TA, AI/AO voidaan ohjelmoida vapaasti.

MODBUS-liitäntä on D71:n vakiokokoonpano, lisävarusteita ei tarvita. QD6600 voidaan liittää ylemmän tason automaatiojärjestelmään MODBUS-väylän kautta.

03 Edut:

· Vektoriohjausteoria on edistynyt, järjestelmän laskentakyky on erittäin vahva, kuormitusmomentti voidaan havaita, ohjata ja kompensoida nopeasti, ja ylivääntömomenttikyky on vahva;

· Korkea hyötysuhde, noin 5 % korkeampi kuin saman tehon tasavirtakäyttöjärjestelmä;

· Varmista, että moottorin teho ei ylikuumene. Matalataajuinen suuri vääntömomentti, 0,5 Hz 150 % nimellisvääntömomentti;

· Servovaiheen vastenopeus, vaihtelu on pieni, kun kuormitusmomentti muuttuu jyrkästi;

· Tarjoa ruuvisuojaus vääntömomentin rajoitustoiminnon avulla;

· Sillä on hyvä ylikuormituskyky ja sopeutumiskyky ympäristöön, ja sillä on korkea toimintavarmuus;

· Täysin itsenäinen ilmakanavarakenne voi parantaa huomattavasti kestävyyttä ankarissa ympäristöissä, kuten öljysaaste, pöly ja kosteus;

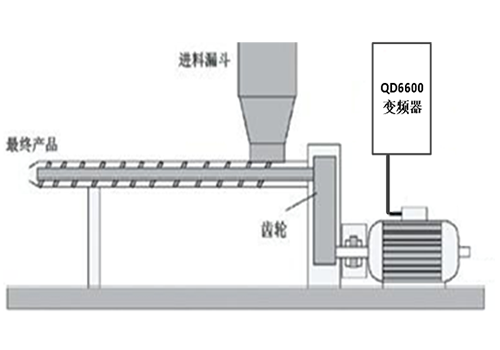

04 Järjestelmän esittely:

Tässä järjestelmässä 18,5 kW:n D71-taajuusmuuttaja käyttää ruuviekstruuderin 11 kW:n päämoottoria. PLC antaa päämoottorin taajuusmuuttajan taajuusohjeen RS485-liitännän kautta. Käytön aikana nopeutta voidaan mielivaltaisesti muuttaa kosketusnäytöllä päämoottorin tarkan nopeusohjeen toteuttamiseksi; samaan aikaan PLC lukee taajuusmuuttajan taajuuden ja virran MODBUS-tiedonsiirron kautta.

05 Tekninen parametri:

06 Käyttö paikan päällä:

Paikan päällä vallitsevan tilatilanteen mukaan kytkentäkaappiin on asennettu D71-sarjan invertteri ja invertteriasennus ja paikan päällä oleva moottori ovat kuvan mukaiset

07 Juoksun tulos:

D71-invertteriä käyttävä ruuviekstruuderin ohjausjärjestelmä on otettu käyttöön yli kolmen vuoden ajan, ja se on saavuttanut hyviä taloudellisia ja sosiaalisia etuja:

Ohjauslaite toimii luotettavasti, sillä on hyvä sopeutumiskyky ympäristöön, se kestää ankaria ympäristöjä, kuten öljysaastetta, pölyä ja kosteaa lämpöä, ja sillä on alhainen vikaantumisaste;

Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;

Nopeudensäädön tarkkuus on korkea, ja tuotantotuotteet vastaavat paremmin vaatimuksia;

Järjestelmässä on korkea nopeudensäätötarkkuus, mikä on paikan päällä olevan henkilöstön kätevä käyttää.

08 Asiakkaan edut:

Invertteri ja karamoottori toimivat vakaasti, mikä vähentää ylläpitokustannuksia;

Invertterin kattava suojatoiminto varmistaa tuotannon jatkuvuuden.

Tuotteiden tuotanto vastaa paremmin vaatimuksia, ja vikojen määrä vähenee huomattavasti;

Paikan päällä oleva henkilökunta on helpompi käyttää ja niillä on nopea säätötarkkuus.
