01 Johdanto:

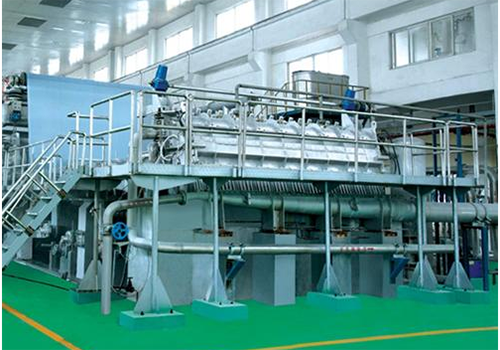

Paperiteollisuus on tärkeä perusraaka-aineteollisuus, joka liittyy läheisesti kansantalouden ja yhteiskunnallisten yritysten kehitykseen, ja kotimaani kansantalouden tärkeä pilariteollisuus. Tällä hetkellä yli 80 % uusien paperikoneiden voimansiirtolaitteista on ottanut käyttöön taajuusmuuttajat.

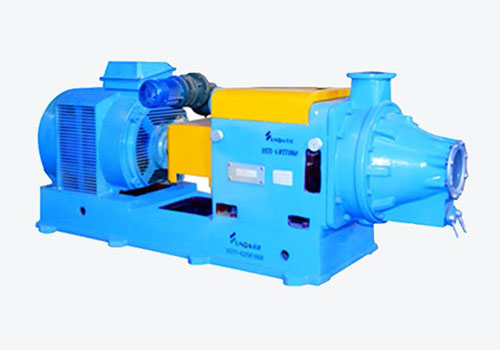

Jauhin on erittäin tärkeä osa selluntuotantoa. Sen selluntuotantolinja koostuu sarjasta tukilaitteita. Tuotannon tehokkuuden parantamiseksi ja sellun laadun varmistamiseksi jokainen voimansiirto-osa tarvitsee korkeatasoista koordinointia. Tällä hetkellä edistyneiden tuotantolinjojen tärkeä siirto ottaa käyttöön taajuusmuunnoksen. ajaa. D71-invertterillä on laaja valikoima sovelluksia paperiteollisuudessa.

02 Ominaisuudet:

D71 on seinään asennettava invertteri, jonka tehoalue on 0,75KW-500KW, tulevan verkkojännitteen jännitetaso on 380V-480V ja ohjaustapa on vektoriohjaus ilman nopeusanturia.

D71:ssä on runsaasti ohjauslaitteita, mukaan lukien 8 digitaalituloa (LI1-LI8), 2 analogista sisääntuloa (AI), 2 relelähtöä (TA), 2 analogista lähtöä (AO), 5 V apuvirtalähde analogiselle virtalähteelle Kiinteä tulo, 24 V lisävirtalähdettä käytetään digitaalituloon, kaikki LI/TA voidaan ohjelmoida vapaasti AI/A.

MODBUS-liitäntä on D71:n vakiokokoonpano, lisävarusteita ei tarvita. D71 voidaan liittää ylemmän tason automaatiojärjestelmiin MODBUS-väylän kautta.

03 Edut:

· Suuri käynnistysmomentti, 1,5 kertaa vääntömomentti ulostulo avoimella silmukalla 0,5 Hz, täyttää jauhimen toiminnan vaatimukset;

· Sen etuna on nopea vääntömomenttivaste, ja kun kuorma vaihtelee, virran vaihtelu on pieni;

· Sillä on hyvä ylikuormituskyky ja sopeutumiskyky ympäristöön, ja sillä on korkea toimintavarmuus;

· Supersähköverkon mukautumiskyky, sähköverkon heilahtelun estokyky jopa ±15%, lähtöjännitteen, virran, nopeuden vakauden varmistamiseksi;

· Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;

· Sillä on vahva sopeutumiskyky ympäristöön, ja täysin itsenäinen ilmakanavarakenne voi parantaa huomattavasti kestävyyttä ankarissa ympäristöissä, kuten öljysaaste, pöly ja kostea lämpö.

04 Järjestelmän esittely:

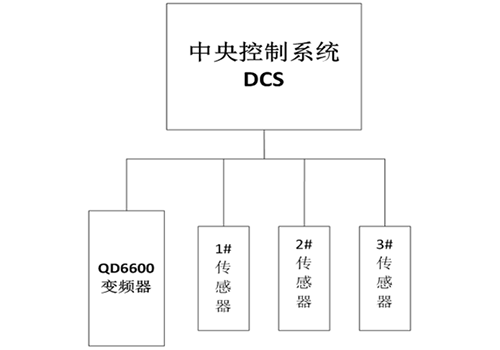

Tässä järjestelmässä jauhimen 110 kW:n päämoottoria ohjaa D71 110 kW:n invertteri, ja keskusohjausjärjestelmä DCS on yhdistetty kaikkiin koko tuotantolinjan johtaviin komponentteihin ja antureisiin valvomaan kunkin siirtojärjestelmän kenttäolosuhteita reaaliajassa. Keskusohjausjärjestelmä ohjaa kaikkien invertterien käynnistys-pysäytys-, taajuudenasetus-, viankuittaus- ja muita komentoja ja kerää samanaikaisesti tietoja, kuten virtaa, jännitettä, väyläjännitettä ja käyttötaajuutta, kaikkien invertterien valvomiseksi reaaliajassa.

05 Tekninen parametri:

06 Käyttö paikan päällä:

Paikan päällä vallitsevan tilatilanteen mukaan kytkentäkaappiin on asennettu D71-sarjan invertteri ja invertteriasennus ja paikan päällä oleva moottori ovat kuvan mukaiset.

07 Juoksun tulos:

D71-invertteriä käyttävä jauhimen ohjausjärjestelmä on otettu käyttöön yli kolmen vuoden ajan, ja se on saavuttanut hyviä taloudellisia ja sosiaalisia etuja:

Ohjauslaite toimii luotettavasti, sillä on hyvä sopeutumiskyky ympäristöön, se kestää ankaria ympäristöjä, kuten öljysaastetta, pölyä ja kosteaa lämpöä, ja sillä on alhainen vikaantumisaste;

Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;

Syöttömäärää ohjaa moottorin todellinen käyttövirta, ja siinä on ylikuormituksen esihälytystoiminto ja laukaisuvapaa toiminto, joka voi varmistaa moottorin turvallisuuden ja tuotannon jatkuvuuden;

Taloudelliset hyödyt ovat huomattavat, tehonsäästövaikutus on yli 20 % ja koko taajuusmuunnosohjausjärjestelmän lisäämä investointi saadaan takaisin yli vuodessa.

08 Asiakkaan edut:

Kätevä nopeudensäätö, joka voi varmistaa maalin ja väliaineen tasaisen sekoittumisen; Vähennä vaihteiston menetystä, säästää huomattavasti ylläpitokustannuksia;

Taajuusmuuttajan kattava suojatoiminto varmistaa tuotannon jatkuvuuden.

Portaaton nopeudensäätö verkossa, eri lajikkeet käyttävät erilaisia ​​hiontanopeuksia;

Taloudelliset hyödyt ovat merkittäviä, ja koko taajuusmuunnosohjausjärjestelmän lisäämä investointi voidaan saada takaisin yli vuodessa
