01 Johdanto:

Teollisuuden pesulaitteet perustuvat viime vuosina pääosin vesipesulaitteisiin, ja taajuusmuuttajien käyttö on yleistynyt. Siksi taajuusmuuttajat ovat tuoneet uuden teknologisen vallankumouksen teollisiin pesulaitteisiin. D71-invertterissä on sisäänrakennettu yksinkertainen PLC-toiminto, joka voi toteuttaa automaattiset moninopeuksiset, eteenpäin- ja taaksepäin-toiminnot ilman ulkoista ohjainta. Sillä on laaja valikoima sovelluksia teollisuuden pesukoneteollisuudessa.

02 Ominaisuudet:

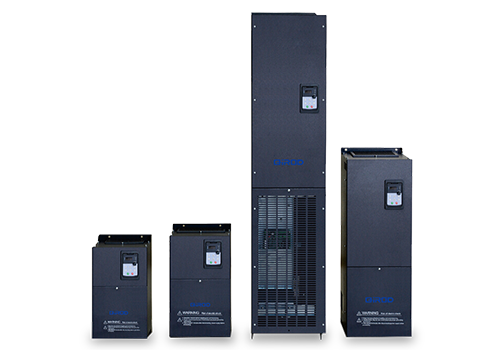

D71 on seinään asennettava invertteri, jonka tehoalue on 0,75KW-500KW, tulevan verkkojännitteen jännitetaso on 380V-480V ja ohjaustapa on vektoriohjaus ilman nopeusanturia.

D71:ssä on runsaasti ohjauslaitteita, mukaan lukien 8 digitaalituloa (LI1-LI8), 2 analogista sisääntuloa (AI), 2 relelähtöä (TA), 2 analogista lähtöä (AO), 5 V apuvirtalähde analogiselle virtalähteelle Kiinteä tulo, 24 V lisävirtalähdettä käytetään digitaalituloon, kaikki LI/TA voidaan ohjelmoida vapaasti AI/A.

MODBUS-liitäntä on D71:n vakiokokoonpano, lisävarusteita ei tarvita. D71 voidaan liittää ylemmän tason automaatiojärjestelmiin MODBUS-väylän kautta.

03 Edut:

· Suuri käynnistysmomentti, 1,5 kertaa vääntömomentti ulostulo avoimella silmukalla 0,5 Hz, vahvalla matalataajuisella kuormituksella;

· Sen etuna on nopea vääntömomenttivaste, ja kun kuorma vaihtelee, virran vaihtelu on pieni;

· IGBT-moduulin suuri marginaalirakenne, joka soveltuu pitkäaikaiseen toimintaan jatkuvalla eteenpäin ja taaksepäin korkealla virtalla;

· Nopea ohjaustarkkuus, vakaa nopeus korkealla taajuudella; Sisäänrakennettu yksinkertainen PLC-toiminto, ei tarvita ulkoista pesukoneohjainta;

· Sillä on vahva sopeutumiskyky ympäristöön, ja täysin itsenäinen ilmakanavarakenne voi parantaa huomattavasti kestävyyttä ankarissa ympäristöissä, kuten öljysaaste, pöly ja kostea lämpö.

04 Järjestelmän esittely:

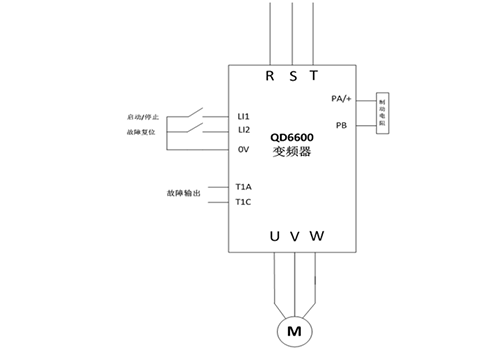

Tässä järjestelmässä teollisuuspesukoneen 7,5 kW:n moottoria ohjaa D71 11 kW:n invertteri, pesukoneohjaimen toiminta toteutetaan sisäänrakennetun yksinkertaisen PLC-toiminnon kautta ja nopea jarrutus ja pysäköinti toteutetaan jarruvastuksen kautta.

05 Tekninen parametri:

06 Käyttö paikan päällä:

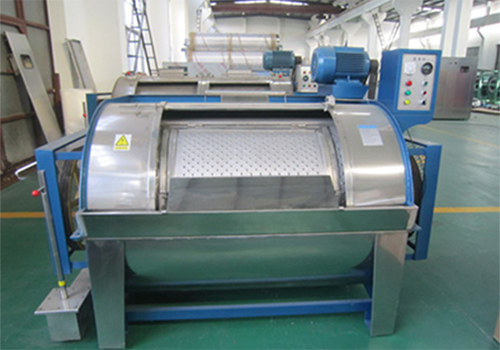

Paikan päällä vallitsevan tilatilanteen mukaan kytkentäkaappiin on asennettu D71-sarjan invertteri ja invertteriasennus ja paikan päällä oleva moottori ovat kuvan mukaiset.

07 Juoksun tulos:

D71-invertteriä käyttävä teollisuuspesukoneen ohjausjärjestelmä on otettu käyttöön yli kolmen vuoden ajan, ja se on saavuttanut hyviä taloudellisia ja sosiaalisia etuja:

Ohjauslaite toimii luotettavasti, sillä on hyvä sopeutumiskyky ympäristöön, se kestää ankaria ympäristöjä, kuten öljysaastetta, pölyä ja kosteaa lämpöä, ja sillä on alhainen vikaantumisaste;

Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;

Taloudelliset hyödyt ovat merkittäviä, ja koko taajuusmuunnosohjausjärjestelmän lisäämä investointi saadaan takaisin yli vuodessa.

08 Asiakkaan edut:

Sisäänrakennettu yksinkertainen PLC-toiminto, joka säästää asiakkaan kustannuksia;

Käyntinopeus on vakaa koko prosessin ajan puhdistusprosessin vaatimusten varmistamiseksi;

Melu on huomattavasti pienempi ja hiljaisempi;

Taloudelliset hyödyt ovat merkittäviä, ja koko taajuusmuunnosohjausjärjestelmän lisäämä investointi saadaan takaisin yli vuodessa.
