01 Johdanto:

Kalvopumppu on uudenlainen kuljetuskoneisto, joka on tällä hetkellä innovatiivinen pumpputyyppi Kiinassa, joka käyttää paineilmaa voimanlähteenä. Kaikentyyppisten syövyttävien nesteiden, nesteiden, joissa on hiukkasia, korkea viskositeetti, haihtuvia, syttyviä ja erittäin myrkyllisiä nesteitä, ne voidaan tyhjentää. Kalvopumppuja on käytetty öljy-, kemian-, ei-rautametallien elintarvike-, elektroniikka-, keramiikka-, tekstiili- ja muilla aloilla. Ne asennetaan erilaisiin erityistilanteisiin erilaisten väliaineiden poistamiseksi, joita ei voida pumpata tavanomaisilla pumpuilla. Teollisena ohjauslaitteena RVE32-taajuusmuuttajalla on laaja valikoima sovelluksia kalvopumpuissa.

02 Ominaisuudet:

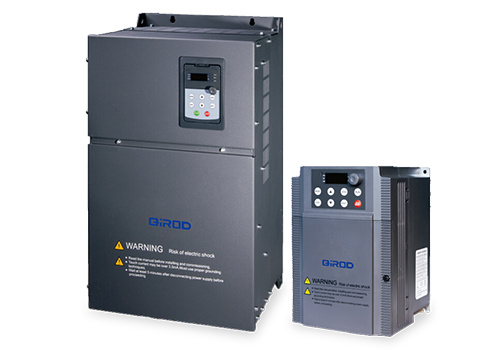

RVE32 on seinään asennettava invertteri, jonka tehoalue on 0,75KW-500KW, tulevan verkkojännitteen jännitetaso on 380V-480V ja ohjaustapa on vektoriohjaus ilman nopeusanturia. RVE32:ssa on runsaasti sähköasemia, mukaan lukien 8 digitaalituloa (LI1-LI8), 2 analogista tuloa (AI), 2 relelähtöä (TA), 2 analogista lähtöä (AO), 5 V lisävirtalähde analogista virtalähdettä varten. MODBUS-liitäntä on RVE32:n vakiokokoonpano, lisävarusteita ei tarvita. RVE32 voidaan liittää ylemmän tason automaatiojärjestelmiin MODBUS-väylän kautta.

03 Edut:

· Tarjoaa 250 % nimellissähkövirrasta matalataajuisen käytön ja kiihdytyksen aikana, mikä täyttää kalvopumpun toiminnan vaatimukset;

· Nopeudensäädön tarkkuudella ohjaustarkkuus on 0,2%, ja tarkka nopeudensäätö saavutetaan;

· Sen etuna on nopea vääntömomenttivaste, ja kun kuorma vaihtelee, virran vaihtelu on pieni;

· Hyvä EMC-sähkömagneettinen yhteensopivuus, sopeutuu erilaisiin monimutkaisiin ympäristöihin;

· Sillä on hyvä ylikuormituskyky ja sopeutumiskyky ympäristöön, ja sillä on korkea toimintavarmuus;

· Sillä on vahva sopeutumiskyky ympäristöön, ja täysin itsenäinen ilmakanavarakenne voi parantaa huomattavasti kestävyyttä ankarissa ympäristöissä, kuten öljysaaste, pöly ja kostea lämpö.

04 Järjestelmän esittely:

Alumiinioksidin tuotantojärjestelmässä hyväksytty raakamalmimassa pumpataan korkeapaineliuottimeen kalvon läpi, 55 kW:n kalvopumppua käyttää RVE32 75 kW:n invertteri ja lietteen sähkömagneettisen virtausmittarin antama 4-20 mA takaisinkytkentäsignaali lähetetään invertteriin. Suljetun silmukan ohjaus on toteutettu PI-säätimen takaisinkytkentäportissa, jotta lietteen virtausnopeutta voidaan muuttaa tietyllä alueella alumiinioksidin liukenemisnopeuden varmistamiseksi.

05 Tekninen parametri:

06 Käyttö paikan päällä:

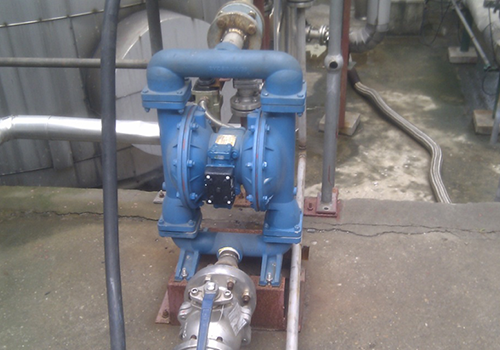

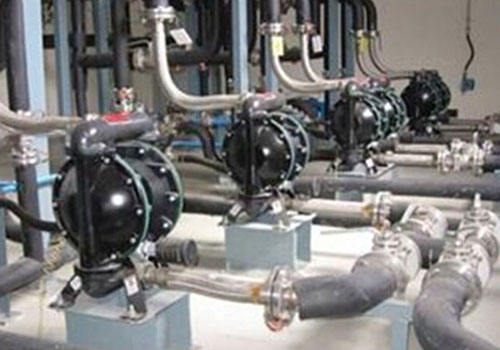

Paikan päällä vallitsevan tilatilanteen mukaan ohjauskaappiin on asennettu RVE32-sarjan invertteri ja invertteriasennus ja paikan päällä oleva moottori ovat kuvan mukaiset.

07 Juoksun tulos:

RVE32-invertteriä on käytetty kalvopumpussa yli kolme vuotta ilman vikaa. Käytäntö on osoittanut, että RVE32-invertteri on suorituskykyinen laadun ja suorituskyvyn suhteen ja säästää energiaa nopeudensäätöprosessissa. Vaikutus on tuonut konkreettisia etuja käyttäjille ja luonut hyvän maineen käyttäjien keskuudessa.

Ohjauslaite toimii luotettavasti, sillä on hyvä sopeutumiskyky ympäristöön, se kestää ankaria ympäristöjä, kuten öljysaastetta, pölyä ja kosteaa lämpöä, ja sillä on alhainen vikaantumisaste;

Luotettava ja vakaa toiminta, joustava ja kätevä ohjaus, tarkka ohjaus ja korkea tarkkuus;

Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;

Taloudelliset hyödyt ovat merkittäviä, ja tuotteen yksikkökustannukset pienenevät.

08 Asiakkaan edut:

Se takaa täysin kalvopumpun tarkan syötön, optimoi suuresti tuotantoindeksin, parantaa alumiinioksidin liukenemisnopeutta lietteeseen ja laitteiden tuotantokapasiteettia sekä saavuttaa valtavia taloudellisia etuja;

Taajuusmuuttajan kattava suojaustoiminto varmistaa tuotannon jatkuvuuden;

Laiteteknologian tason parantaminen ja optimointi vähentää huomattavasti laitteiden kunnossapidon työmäärää ja ylläpitokustannuksia;

Taloudelliset hyödyt ovat merkittäviä, tuotteen yksikkökustannukset pienenevät ja hyviä sosiaalisia ja taloudellisia hyötyjä syntyy.
