01 Johdanto:

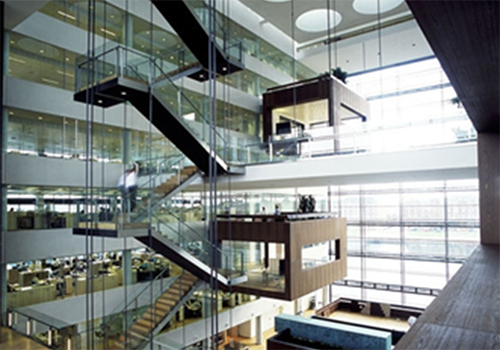

LVI-konsepti sisältää lämmityksen, ilmanvaihdon ja ilmastoinnin, joten sillä on laajempi käsite kuin keskusilmastointi. LVI-alan energiansäästön ideana ei ole ympäristön vähentäminen tai energian kysynnän vähentäminen vastineeksi energiansäästöstä, vaan rakennusten energiatehokkuuden parantaminen käyttämällä integroituja resurssisuunnittelumenetelmiä (IRP) ja energian kysynnän hallintatekniikoita (DSM) rajallisilla resursseilla ja energiankulutuskustannuksilla sosiaalisen ja taloudellisen tehokkuuden saavuttamiseksi kasvavien ympäristötarpeiden täyttämiseksi. D71-invertteriä on käytetty laajalti lämmitys-, ilmanvaihto- ja ilmastointijärjestelmissä huippuluokan paikoissa, kuten lentokentillä, radio- ja televisiorakennuksissa, sairaaloissa ja metroissa.

02 Ominaisuudet:

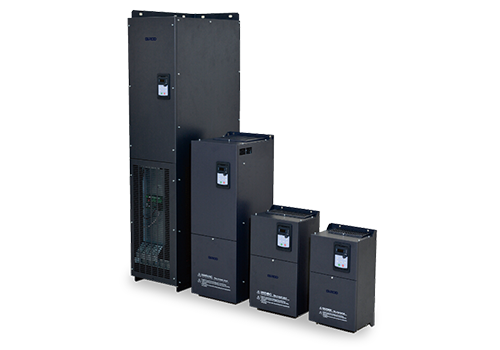

D71 on seinään asennettava invertteri, jonka tehoalue on 0,75KW-500KW, tulevan verkkojännitteen jännitetaso on 380V-480V ja ohjaustapa on vektoriohjaus ilman nopeusanturia.

D71:ssä on runsaasti ohjauslaitteita, mukaan lukien 8 digitaalituloa (LI1-LI8), 2 analogista sisääntuloa (AI), 2 relelähtöä (TA), 2 analogista lähtöä (AO), 5 V apuvirtalähde analogiselle virtalähteelle Kiinteä tulo, 24 V lisävirtalähdettä käytetään digitaalituloon, kaikki LI/TA voidaan ohjelmoida vapaasti AI/A.

MODBUS-liitäntä on D71:n vakiokokoonpano, lisävarusteita ei tarvita. D71 voidaan liittää ylemmän tason automaatiojärjestelmiin MODBUS-väylän kautta.

03 Edut:

· Hyvä matalataajuinen vääntömomentti (1,5 kertaa vääntömomentti avoimessa silmukassa 0,5 Hz), matalataajuinen suuri vääntömomentti;

· Sen etuna on nopea vääntömomenttivaste, ja kun kuorma vaihtelee, virran vaihtelu on pieni;

· Sillä on hyvä ylikuormituskyky ja sopeutumiskyky ympäristöön, ja sillä on korkea toimintavarmuus;

· Supersähköverkon mukautumiskyky, sähköverkon heilahtelun estokyky jopa ±15%, lähtöjännitteen, virran, nopeuden vakauden varmistamiseksi;

· 15 kW ja sitä suuremmat on varustettu tavallisilla DC-reaktoreilla, jotka toimivat hyvin harmonisen ohjauksen ja vakauden suhteen, mikä auttaa asiakkaita säästämään laitteistokustannuksissa;

· Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;

· Sillä on vahva sopeutumiskyky ympäristöön, ja täysin itsenäinen ilmakanavarakenne voi parantaa huomattavasti kestävyyttä ankarissa ympäristöissä, kuten öljysaaste, pöly ja kostea lämpö.

04 järjestelmän esittely:

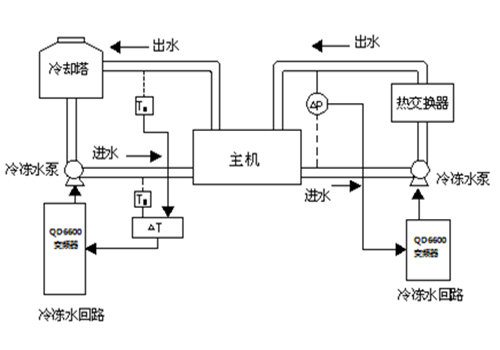

Tässä järjestelmässä kahta 110 kW:n jäähdytysvesipumppua käyttää kaksi D71 110 kW:n invertteriä, ja on myös useita D71-inverttereitä, jotka käyttävät puhaltimia (mukaan lukien sisätuulettimet ja jäähdytystornipuhaltimet). Jäähdytysveden kiertojärjestelmässä veden tulopiirin signaali 1 (lämpötilasignaali tai painesignaali) ja vedenpoistopiirin signaali 2 (lämpötilasignaali tai painesignaali) lähetetään analogiseen moduuliin invertterin analogisen takaisinkytkentäsignaalin saamiseksi. Invertterin sisäänrakennetun PID-toiminnon avulla toteutetaan suljetun silmukan automaattinen ohjaus.

05 Tekninen parametri:

06 Käyttö paikan päällä:

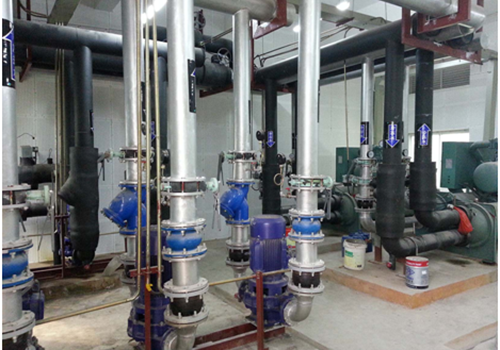

Paikan päällä vallitsevan tilatilanteen mukaan kytkentäkaappiin on asennettu D71-sarjan invertteri ja invertteriasennus ja paikan päällä oleva moottori ovat kuvan mukaiset.

07 Juoksun tulos:

D71-invertteriä käyttävä lämmityksen, ilmanvaihdon ja ilmastoinnin ohjausjärjestelmä on otettu käyttöön yli kolme vuotta ja on saavuttanut hyviä taloudellisia ja sosiaalisia hyötyjä:

Ohjauslaite toimii luotettavasti, sillä on hyvä sopeutumiskyky ympäristöön, se kestää ankaria ympäristöjä, kuten öljysaastetta, pölyä ja kosteaa lämpöä, ja sillä on alhainen vikaantumisaste;

Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;

Keski-ilmastointijärjestelmä ottaa käyttöön taajuusmuunnoksen suljetun silmukan ohjauksen, jolla on nopea dynaaminen vaste ja korkea automaatioaste, ja koko järjestelmä toteuttaa digitaalisen ja älykkään ohjauksen;

Taloudelliset hyödyt ovat huomattavat, perusenergiansäästövaikutus on 35-55 % ja koko taajuusmuunnosohjausjärjestelmällä lisätty investointi saadaan talteen yli vuodessa.

08 Asiakkaan edut:

Suljetun silmukan automaattinen PID-ohjaus vähentää työntekijöiden työmäärää ja parantaa työn tehokkuutta;

Pienemmät moottorihäviöt ja huoltokustannukset;

Taajuusmuuttajan kattava suojaustoiminto varmistaa tuotannon jatkuvuuden;

Vähennä vesipumpun käyntiääntä ja paranna rakennuksen mukavuutta;

Taloudelliset hyödyt ovat merkittäviä, ja koko taajuusmuunnosohjausjärjestelmän lisäämä investointi voidaan saada takaisin yli vuodessa.
