01 Johdanto:

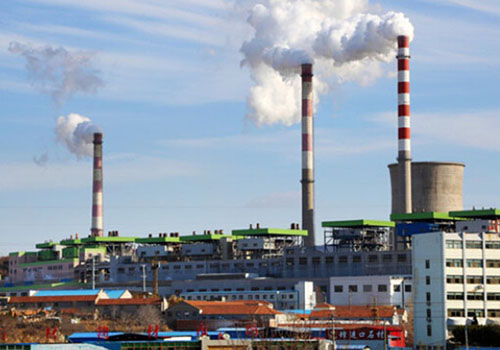

Talvi Pohjois-Kiinassa on pitkä ja kylmä, ja lämmitysmenetelmistä, kuten lämmityksestä ja maalämpöstä, on tullut tärkein keino pitää täällä asukkaat poissa kylmyydestä talvella. Lämpövoimalaitos kuljettaa tulistetun höyryn jokaiselle lämmönvaihtoasemalle höyrynsiirtoputken kautta. Lämmönvaihtoasemassa höyry lämmittää lämmitysveden lämmönvaihtimen kautta ja kiertovesipumppu lähettää kuuman veden toisioverkkoon ja eri lämmönvaihtimiin lämmitysputken kautta. käyttäjä. Shanghai Qidianin D71-invertteriä on käytetty laajalti kunnallisilla aloilla, kuten lämmityksessä, LVI-, vesi- ja jätevedenpuhdistamoissa. Tuotteillamme ja ratkaisuillamme on huomattavat energiansäästövaikutukset, turvallinen ja luotettava toiminta ja ne ovat tae kunnallisen järjestelmän vakaalle toiminnalle.

02 Ominaisuudet:

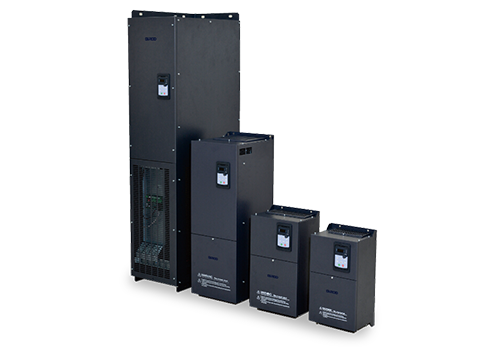

D71 on seinään asennettava invertteri, jonka tehoalue on 0,75KW-500KW ja tulevan verkkojännitteen jännitetason ohjaustapa on 380V-480V, joka on vektoriohjausta ilman nopeusanturia. Nopeusanturiton vektoriohjaus soveltuu erityisesti puhaltimille ja pumpuille. Nopeusanturittomassa vektoriohjauksessa ei ole vain nopeussuljettu silmukka, vaan myös virtasuljettu silmukka, ja moottorin vakaan tilan virta on vakaampi.

D71:ssä on runsaasti asiakaspäätteitä, mukaan lukien 8 digitaalituloa (LI1-LI8), 2 analogista tuloa (AI), 2 relelähtöä (TA), 2 analogista lähtöä (AO), 5 V lisävirtalähde analogiselle sisääntulolle Kiinteä tulo, 24 V apuvirtalähdettä käytetään digitaalituloon, kaikki LI/TA voidaan määrittää vapaasti AI/A-toimintoihin. MODBUS-liitäntä on D71:n vakiokokoonpano, lisävarusteita ei tarvita. D71 voidaan liittää ylemmän tason automaatiojärjestelmiin MODBUS-väylän kautta. D71-sarjan invertterissä on sisäänrakennettu PID-toiminto, toiminta on joustavampaa ja liitäntää voidaan ohjata monella tavalla.

04 Järjestelmän esittely:

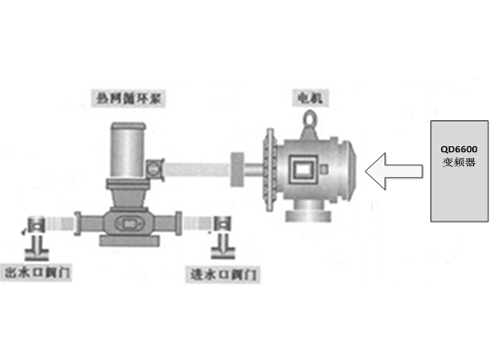

Tässä järjestelmässä D71 110KW taajuusmuuttajaa käytetään 110KW lämpöverkon kiertovesipumpun ohjaamiseen. Keräämällä lämpötilaeron järjestelmän kokonaislähtö- ja paluuveden lämpötilan välillä ja vertaamalla käyttäjän järjestelmän paluuveden lämpötilan lämpötilaeroa kullakin alueella järjestelmän suunniteltuun lämpötilaeroon, kiertovesipumpun nopeus säädetään automaattisesti vaihtosuuntaajan sisäänrakennetulla PID-toiminnolla, jotta järjestelmän kokonaisvirtaus ja lämpötila voidaan säätää.

05 Tekninen parametri:

06 Käyttö paikan päällä:

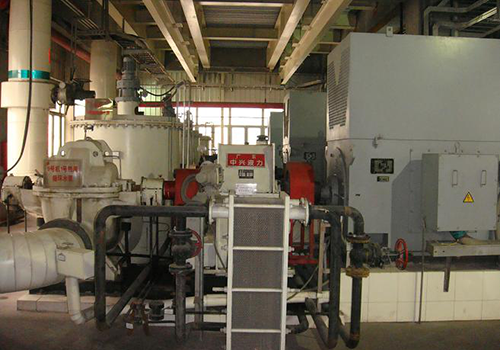

Paikan päällä vallitsevan tilatilanteen mukaan kytkentäkaappiin on asennettu D71-sarjan invertteri ja invertteriasennus ja paikan päällä oleva moottori ovat kuvan mukaiset.

07 Juoksun tulos:

D71-invertteriä käyttävä lämmitysverkoston kiertovesipumppujärjestelmä on otettu käyttöön yli kolme vuotta ja on saavuttanut hyviä taloudellisia ja sosiaalisia hyötyjä:

Ohjauslaite toimii luotettavasti ja sillä on alhainen vikasuhde;  Automaattisen PID-säädön avulla lämmitysverkoston jokaisen aseman epätasainen lämmitys ja jäähdytys eliminoidaan;

Toteuttaa tuotannon miehittämätön toiminta, vähentää huomattavasti työvoimaintensiteettiä ja parantaa tuotannon tehokkuutta;

Taloudelliset hyödyt ovat merkittäviä, ja kaikki kasvaneet investoinnit voidaan saada takaisin yli vuodessa.

08 Asiakkaan edut:

Lämmitysverkoston jokaisen aseman lämmitys ja jäähdytys on yhtenäistä, mikä varmistaa etäasiakkaiden lämmitystarpeen ja välttää lähiasiakkaiden ylikuumenemisen.

Toteuttaa tuotannon miehittämätön toiminta ja parantaa tuotannon tehokkuutta;

Mekaaninen vaikutus vähenee, mikä säästää huomattavasti ylläpitokustannuksia;

Energiansäästövaikutus on huomattava, ja lisääntyneet investoinnit voidaan saada kokonaan takaisin yli vuodessa.
