01 Johdanto:

Pyörivä leikkauskone on yksi tärkeimmistä laitteista vanerin valmistukseen. Se on jaettu korttipohjaiseen pyörivään leikkauskoneeseen ja ei-korttiin pyörivään leikkauskoneeseen. Tekniikan kehittymisen myötä digitaalista servo-ohjaustekniikkaa sovelletaan myös pyörivän leikkauskoneen tuotantoon. Tukkijyrsin pyörittää jäljellä olevan puun ytimen uudelleen, jotta raaka-aineet hyödynnetään täysin. Shanghai Qidian on itsenäisesti kehittänyt joukon järjestelmiä, jotka sopivat erilaisiin markkinoilla oleviin pyöriviin leikkauskoneisiin. Käytännön soveltamisen jälkeen Shandongissa, Hebeissä, Guangxissa, Jiangxissa ja muissa paikoissa se on ratkaissut monien konevalmistajien huolenaiheet pyörivien leikkauslaitteiden numeerisesta ohjauksesta ja automatisoinnista. vaatimukset.

02 Ominaisuudet:

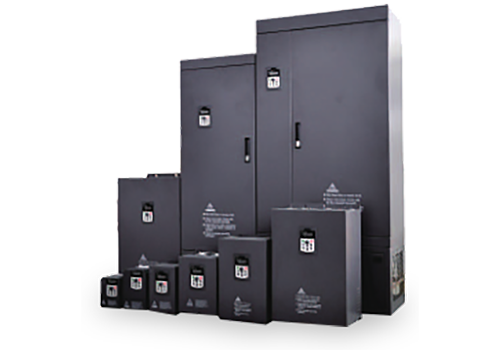

D51 on seinään asennettava invertteri, tehoalue on 3KW-15KW, tulolinjan jännite 380V-480V ja ohjaustila on vektoriohjaus ilman nopeusanturia ja suljetun silmukan vektoriohjausta.

03 Edut:

· Siinä on matalataajuiset vääntömomenttiominaisuudet, 0,5 Hz 180 % nimellisvääntömomentti;

· Monimutkaisia pyöriviä leikkauskohteita varten sillä on tarpeeksi käynnistysmomenttia varmistaakseen, että moottorilla on vahva leikkausvoima ja tasainen teho hitaalla raskaassa leikkauksessa;

· Siinä on nopeudensäädön tarkkuus, ohjaustarkkuus on 0,2%, toteuttaa tarkan nopeudensäädön, varmistaa pyörivän leikkauksen ja nopean pysäytys- ja uudelleenkäynnistystyön tasaisuuden, joka on verrattavissa tuotuihin invertteriin;

· Vääntömomenttivaste tarvitsee vain 20 ms, mikä takaa nopean vasteen, ja yleinen käyttötila on vakaampi;

· Hyvä ylikuormituskyky ja ympäristöön sopeutumiskyky, korkea käyttövarmuus;

· Erinomainen AVR-toiminto, superverkon mukautuvuus, pitää lähtömomentin vakiona jännitteen vaihtelun tapauksessa ja voi täyttää pyörivän leikkauksen normaalin toiminnan, kun nimellisjännite on yli 60℅;

· Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;

· Sillä on vahva sopeutumiskyky ympäristöön, ja täysin itsenäinen ilmakanavarakenne voi parantaa huomattavasti kestävyyttä ankarissa ympäristöissä, kuten öljysaaste, pöly ja kostea lämpö.

04 Järjestelmän esittely:

Tässä järjestelmässä pyörivää leikkauskonetta käyttää D51-taajuusmuuttaja, ohjausjärjestelmän johdotus on yksinkertainen, ulkoista säädintä ei tarvita, kaikki toiminnot toteutetaan sisäänrakennetulla taajuusmuuttajalla ja koko järjestelmä on taloudellinen ja luotettava. Pyörivän anturin käyttäminen etäisyydenmittausanturina voi parantaa mittaustarkkuutta 0,01 mm:iin; Pyörivän enkooderin käyttäminen telan todellisen nopeuden mittaamiseen voi välttää epävakaan verkkojännitteen aiheuttaman virheen pyörivän leikkauksen paksuudessa.

05 Tekninen parametri:

06 Käyttö paikan päällä:

Paikan päällä vallitsevan tilatilanteen mukaan kytkentäkaappiin on asennettu D51-sarjan invertteri ja invertteriasennus ja paikan päällä oleva moottori ovat kuvan mukaiset.

07 Juoksun tulos:

D51-invertteriä käyttävä pyörivä leikkauskoneen ohjausjärjestelmä on otettu käyttöön yli kolmen vuoden ajan, ja se on saavuttanut hyviä taloudellisia ja sosiaalisia etuja:

Ohjauslaite toimii luotettavasti, sillä on hyvä sopeutumiskyky ympäristöön, se kestää ankaria ympäristöjä, kuten öljysaastetta, pölyä ja kosteaa lämpöä, ja sillä on alhainen vikaantumisaste;

Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;

Pyörivien leikkauskoneiden tekniset parametrit asetetaan verkossa, ja leikkauspaksuus on jatkuvasti säädettävissä vastaamaan erilaisia ​​​​markkinoiden vaatimuksia;

Nopeudensäädön tarkkuus on korkea, ja tuotantotuotteet vastaavat paremmin vaatimuksia.

08 Asiakkaan edut:

Pyörivän leikkauksen paksuus on tasainen, pinta on sileä ja prosessivaatimukset täyttyvät;  Invertterin kattava suojatoiminto voi varmistaa tuotannon myös sähköverkon vaihteluissa ja maksimoida tuotannon jatkuvuuden;  Paranna tuotannon tehokkuutta ja puun käyttöä, suojele ympäristöä ja säästä tuotantokustannuksia.
