01 Johdanto:

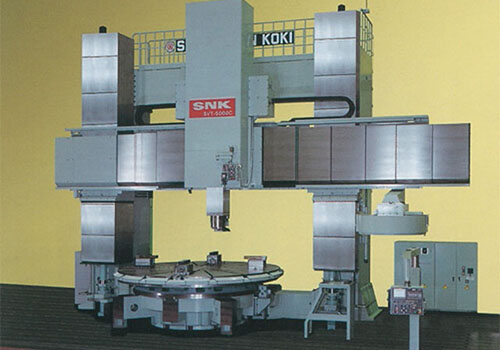

Pystysorvit ovat suuria mekaanisia laitteita, joita käytetään suurten ja raskaiden työkappaleiden käsittelyyn, joilla on suuret radiaalimitat ja suhteellisen pienet aksiaalimitat ja monimutkaiset muodot. Kuten erilaisten levyjen, pyörien ja hihojen lieriömäinen pinta, päätypinta, kartiomainen pinta, sylinterimäinen reikä, kartiomainen reikä jne. Kierteitys, pallosorvaus, profilointi, jyrsintä ja hionta ovat myös mahdollisia lisälaitteiden avulla. Suurten työstökoneiden karaa ohjaa RVE32-invertteri, jotta saavutetaan vakaa nopeudensäätö, hyvät matalataajuiset vääntömomenttiominaisuudet ja nopea vastenopeus. Nopea jarrutus ja pysähtyminen toteutetaan jarruyksikön ja jarruvastuksen avulla.

02 Ominaisuudet:

RVE32 on seinään asennettava invertteri, jonka tehoalue on 0,75KW-500KW, tulevan verkkojännitteen jännitetaso on 380V-480V ja ohjaustapa on vektoriohjaus ilman nopeusanturia. RVE32:ssa on runsaasti ohjauslaitteita, mukaan lukien 8 digitaalituloa (LI1-LI8), 2 analogista tuloa (AI), 2 relelähtöä (TA), 2 analogista lähtöä (AO), 5 V lisävirtalähde analogista virtalähdettä varten Kiinteä tulo, 24 V apuvirtalähdettä käytetään digitaalituloon, kaikki LI/TA voidaan määrittää vapaasti AI/A-toimintoihin.

MODBUS-liitäntä on RVE32:n vakiokonfiguraatio ilman lisävarusteita. RVE32 voidaan liittää ylemmän tason automaatiojärjestelmiin MODBUS-väylän kautta.

03 Edut:

· Tarjoa 0,5 Hz 150 % nimellisvääntömomentti, helppo käynnistää karamoottori;

· Nopeudensäädön tarkkuudella ohjaustarkkuus on 0,2%, ja tarkka nopeudensäätö saavutetaan;

· Hyvällä kentänheikennyksen ohjauksella se voi saavuttaa tarkan ohjauksen jopa korkealla taajuudella;

· Sen etuna on nopea vääntömomenttivaste, ja kun kuorma vaihtelee, virran vaihtelu on pieni;

· Sillä on hyvä ylikuormituskyky ja sopeutumiskyky ympäristöön, ja sillä on korkea toimintavarmuus;

· Ylivoimainen AVR-toiminto, superverkon mukautuvuus, takaa lähtöjännitteen, virran ja nopeuden vakauden;

· Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voi tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa, rajaa tuotannon jatkuvuuden varmistamiseksi;

· Sillä on vahva sopeutumiskyky ympäristöön, ja täysin itsenäinen ilmakanavarakenne voi parantaa huomattavasti kestävyyttä ankarissa ympäristöissä, kuten öljysaaste, pöly ja kostea lämpö.

04 Järjestelmän esittely:

Tässä järjestelmässä 55 kW:n pystysorvin karaa käyttää RVE32 75 kW:n taajuusmuuttaja ja nopea jarrutuspysäytys toteutetaan ulkoisen jarruyksikön ja jarruvastuksen kautta. Vakionopeusleikkaus saavutetaan avoimen silmukan vektoriohjauksella ja kuormituksen muutoksista aiheutuva nopeuden vaihtelu on hyvin pieni. Taajuusmuuttaja käynnistetään ohjausliittimen kautta ja annettua nopeutta ohjataan ohjausjärjestelmän analogisella 0-10V jännitesignaalilla. Kun moottori käy 70 Hz:llä, nopeuden vaihtelu on alle 1 rpm ja virran vaihtelu alle 1 A, mikä mahdollistaa tarkan nopeudensäädön.

05 Tekninen parametri:

06 Käyttö paikan päällä:

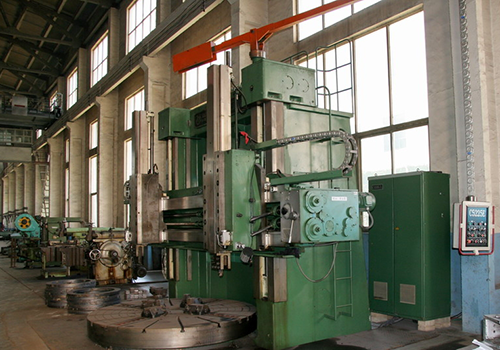

Paikan päällä vallitsevan tilatilanteen mukaan ohjauskaappiin on asennettu RVE32-sarjan invertteri ja invertteriasennus ja paikan päällä oleva moottori ovat kuvan mukaiset.

07 Juoksun tulos:

RVE32-invertteriä käyttävä pystysuora sorvin ohjausjärjestelmä on otettu käyttöön yli kolmen vuoden ajan, ja se on saavuttanut hyviä taloudellisia ja sosiaalisia etuja:

Ohjauslaite toimii luotettavasti, sillä on hyvä sopeutumiskyky ympäristöön, se kestää ankaria ympäristöjä, kuten öljysaastetta, pölyä ja kosteaa lämpöä, ja sillä on alhainen vikaantumisaste;

Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;

Nopeudensäädön tarkkuus on korkea, ja tuotantotuotteet vastaavat paremmin vaatimuksia; QD6000-invertteriä käyttävä pystysorvin ohjausjärjestelmä on otettu käyttöön yli kolmen vuoden ajan, ja se on saavuttanut hyviä taloudellisia hyötyjä ja tuloksia.

08 Asiakkaan edut:

Invertteri ja karamoottori toimivat vakaasti, mikä vähentää ylläpitokustannuksia;

Invertterin kattava suojatoiminto varmistaa tuotannon jatkuvuuden.

Tuotteiden tuotanto vastaa paremmin vaatimuksia, ja vikojen määrä vähenee huomattavasti.
