01 Johdanto:

Numeerisesti ohjatut työstökoneet, joita kutsutaan lyhennettynä CNC-työstökoneiksi, ovat mekatronisia tuotteita, joihin on integroitu mekaaninen, sähköinen, hydraulinen, pneumaattinen, mikroelektroniikka ja tietotekniikka 30 vuoden ajan. Karaa ja kutakin syöttöjärjestelmää käyttävät vastaavat moottorit. Taajuusmuunnosnopeuden säätötekniikan kehityksen myötä CNC-työstökoneen karaa ohjaa taajuusmuuttaja, joka voi vastata hyvin työtarpeisiin. Qidian-taajuusmuuttajalla RVE32 on laaja valikoima sovelluksia CNC-työstökoneissa, ja se on saavuttanut hyviä taloudellisia ja sosiaalisia etuja.

02 Ominaisuudet:

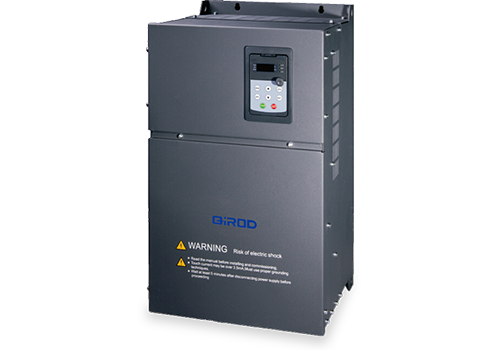

RVE32 on seinään asennettava invertteri, jonka tehoalue on 0,75KW-500KW, tulevan verkkojännitteen jännitetaso on 380V-480V ja ohjaustapa on vektoriohjaus ilman nopeusanturia.

RVE32:ssa on runsaasti sähköasemia, mukaan lukien 8 digitaalituloa (LI1-LI8), 2 analogista tuloa (AI), 2 relelähtöä (TA), 2 analogista lähtöä (AO), 5 V lisävirtalähde analogista virtalähdettä varten.

MODBUS-liitäntä on RVE32:n vakiokokoonpano, lisävarusteita ei tarvita. RVE32 voidaan liittää ylemmän tason automaatiojärjestelmiin MODBUS-väylän kautta.

03 Edut:

· Suuri käynnistysmomentti, joka tarjoaa 0,5 Hz 150 % nimellisvääntömomentin, helppo käynnistää karamoottori;

· Sen etuna on nopea vääntömomenttivaste, ja kun kuorma vaihtelee, virran vaihtelu on pieni;

· Sillä on hyvä ylikuormituskyky ja sopeutumiskyky ympäristöön, ja sillä on korkea toimintavarmuus;

· Nopeussäädön tarkkuudella ohjaustarkkuus on 0,2 %, ja tarkka nopeudensäätö on toteutettu.

· Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;

· Sillä on vahva sopeutumiskyky ympäristöön, ja täysin itsenäinen ilmakanavarakenne voi parantaa huomattavasti kestävyyttä ankarissa ympäristöissä, kuten öljysaaste, pöly ja kostea lämpö.

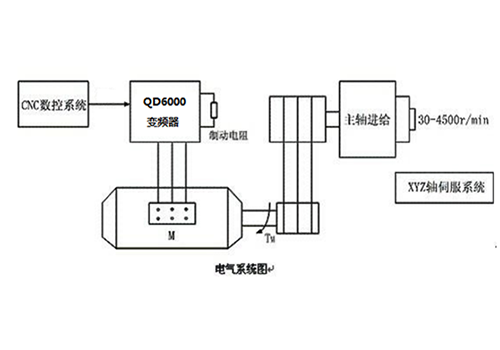

04 Järjestelmän esittely:

Tässä järjestelmässä 4KW CNC-työstökoneen karaa käyttää RVE32 5,5KW -invertteri, ja nopea jarrutus ja pysäytys toteutetaan ulkoisen jarruyksikön ja jarruvastuksen kautta. Kuorman muutoksen aiheuttama nopeuden vaihtelu on hyvin pieni avoimen silmukan vektoriohjauksella.

05 Tekninen parametri:

06 Käyttö paikan päällä:

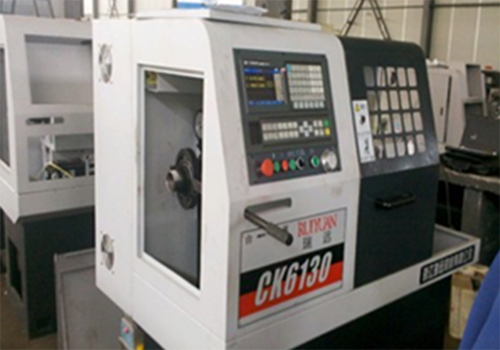

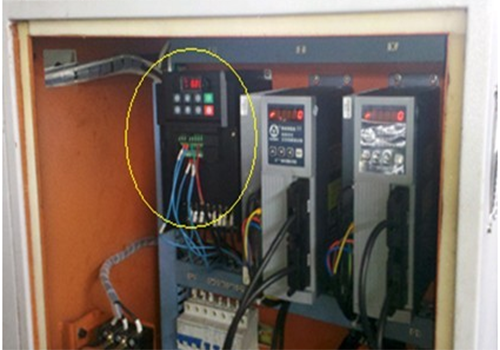

Paikan päällä vallitsevan tilatilanteen mukaan ohjauskaappiin on asennettu RVE32-sarjan invertteri ja invertteriasennus ja paikan päällä oleva moottori ovat kuvan mukaiset.

07 Juoksun tulos:

RVE32-invertteriä käyttävä CNC-työstökoneiden ohjausjärjestelmä on ollut käytössä yli kolme vuotta ja on saavuttanut hyviä taloudellisia ja sosiaalisia etuja:

Ohjauslaite toimii luotettavasti, sillä on hyvä sopeutumiskyky ympäristöön, se kestää ankaria ympäristöjä, kuten öljysaastetta, pölyä ja kosteaa lämpöä, ja sillä on alhainen vikaantumisaste;

Lähtövirran reaaliaikainen seuranta ja ohjaus, hyvä dynaaminen vastekyky ja parempi tuotettujen tuotteiden laatu;

Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;

Erinomaiset matalataajuiset vääntömomenttiominaisuudet, vakaa toiminta alhaisella nimellisvääntömomentilla.

08 Asiakkaan edut:

Invertteri ja karamoottori toimivat vakaasti, mikä vähentää ylläpitokustannuksia; Pienemmät moottorihäviöt ja huoltokustannukset;

Invertterin kattava suojaustoiminto varmistaa tuotannon jatkuvuuden;

Tuotteiden tuotanto vastaa paremmin vaatimuksia, ja vikojen määrä vähenee huomattavasti.
