01 Johdanto:

Nostureiden jatkuvan kehityksen myötä perinteisen ohjaustekniikan on vaikea täyttää nostureiden yhä korkeampia nopeudensäätö- ja ohjausvaatimuksia. Nykyään elektroniikkatekniikan nopean kehityksen myötä nosturin ja elektroniikkatekniikan yhdistelmä on tulossa yhä läheisemmiksi, ja vaihtotaajuuksinen nopeudensäätölaite korvaa perinteisen moottorin roottorin sarjan vastusnopeuden säätömenetelmän. Monien vaihtotaajuuksisten nopeudensäätölaitteiden joukossa RVE32-taajuusmuuttaja on tehnyt siitä laajan käytön erilaisissa sovelluksissa suorituskyvyn vakauden, monipuolisten lisätoimintojen, ohjelmointiympäristön joustavuuden, vääntömomentin ominaisuuksien ja sopeutumiskyvyn ansiosta. Invertterillä on erittäin tärkeä asema huippuluokan markkinoilla.

02 Ominaisuudet:

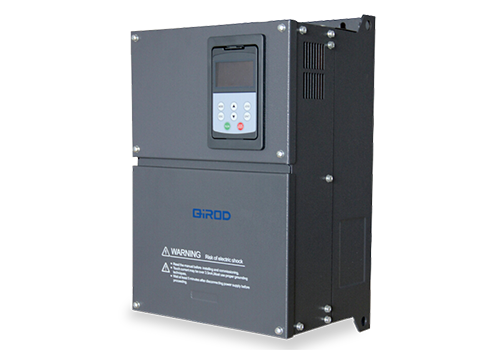

RVE32 on seinään asennettava invertteri, jonka tehoalue on 0,75KW-500KW, tulevan verkkojännitteen jännitetaso on 380V-480V ja ohjaustapa on vektoriohjaus ilman nopeusanturia. RVE32:ssa on runsaasti sähköasemia, mukaan lukien 8 digitaalituloa (LI1-LI8), 2 analogista tuloa (AI), 2 relelähtöä (TA), 2 analogista lähtöä (AO), 5 V lisävirtalähde analogista virtalähdettä varten.

MODBUS-liitäntä on RVE32:n vakiokokoonpano, lisävarusteita ei tarvita. RVE32 voidaan liittää ylemmän tason automaatiojärjestelmiin MODBUS-väylän kautta.

03 Edut:

· Matalataajuisten vääntömomenttiominaisuuksien ansiosta se voi tarjota 0,5 Hz:llä 150 % nimellisvääntömomentista varmistaakseen vaihtuvataajuisen nosturin tasaisen käynnistyksen.

· Luotettava jarrulogiikkaohjaus, jarrutusaika on säädettävissä, samalla kun varmistetaan, että koukku ei luista, vältetään myös moottorin suuri käynnistysvirta.

· Kiihdytys- ja hidastusprosessi on S-käyrämoodin mukainen, mikä lisää työn vakautta, vähentää mekaanista iskua ja pidentää laitteen käyttöikää.

· Käynnistysvirta on pieni, virran vaikutus sähköverkkoon on pieni, virtalähteen hukka vähenee huomattavasti ja energiansäästövaikutus on ilmeinen.

· Täydellinen suojatoiminto, parantaa turvatekijää ja helpottaa tarkastusta ja huoltoa.

· Sillä on vahva sopeutumiskyky ympäristöön, ja täysin itsenäinen ilmakanavarakenne voi parantaa huomattavasti kestävyyttä ankarissa ympäristöissä, kuten öljysaaste, pöly ja kostea lämpö.

04 Järjestelmän esittely:

Tässä järjestelmässä 4 sarjaa 7,5 kW:n moottoreita käytetään RVE32 45 kW:n invertterillä, mikä toteuttaa pukkinosturin kärryohjauksen. RVE32 voi tarjota täydellisen jarrun avaamisen logiikan, nopean ja alhaisen nopeuden kytkentäohjauksen, monimoottorisen rinnakkaisvektoriohjauksen, säädettävän jarrutusjännitteen ohjauksen, suurtaajuisen kentän heikentämisen ohjauksen ja muita toimintoja pukkinostureiden hallinnan saavuttamiseksi.

05 Tekninen parametri:

06 Käyttö paikan päällä:

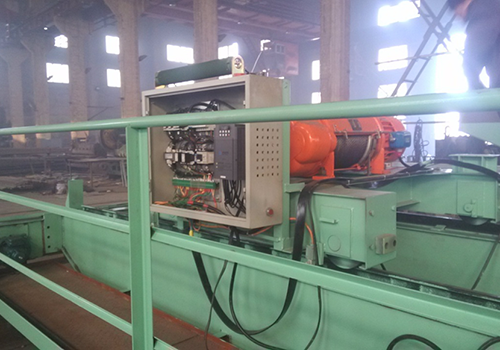

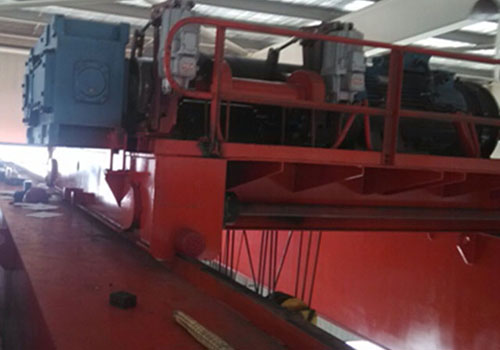

Paikan päällä vallitsevan tilatilanteen mukaan ohjauskaappiin on asennettu RVE32-sarjan invertteri ja invertteriasennus ja paikan päällä oleva moottori ovat kuvan mukaiset.

07 Juoksun tulos:

RVE32-invertteriä käyttävä pukkinosturin ohjausjärjestelmä on otettu käyttöön yli kolmen vuoden ajan, ja se on saavuttanut hyviä taloudellisia ja sosiaalisia etuja:

* Ohjauslaite toimii luotettavasti, sillä on hyvä sopeutumiskyky ympäristöön, se kestää ankaria ympäristöjä, kuten öljysaastetta, pölyä ja kosteaa lämpöä, ja sillä on alhainen vikaantumisaste;

* Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojausta ja maksimoida tuotannon jatkuvuuden;

* Käynnistys- ja käynnistysprosessi on sujuvaa ja tehokasta, turvallista ja luotettavaa.

08 Asiakkaan edut:

Invertteri ja nosturi toimivat vakaasti, mikä vähentää huomattavasti ylläpitokustannuksia;

Invertterin kattava suojatoiminto varmistaa tuotannon jatkuvuuden.

Korkean ja alhaisen nopeuden kytkentäohjaus, korkea hyötysuhde;

Jarrun ohjaus on toteutettu taajuusmuuttajalla ja turvallisuus on hyvä.
