01 Johdanto:

Tehotekniikan kehittymisen ja taajuudenmuunnosnopeuden säätötekniikan parantamisen myötä älykäs vesihuollon ohjausmenetelmä, jonka ytimenä on taajuusmuunnosnopeuden säätö, on korvannut aiemman vesihuoltomenetelmän monipumppukytkennässä ja venttiilin säädössä. Muuttuvan taajuuden nopeuden säädön aikana käynnistysvirtaa voidaan rajoittaa nimellisvirran sisällä, jolloin vältetään vaikutukset sähköverkkoon käynnistyksen aikana. Pumpun tasaisen käynnistyksen ansiosta normaalin toiminnan keskinopeus laskee, mikä pidentää laitteiden, kuten pumppujen ja venttiilien, käyttöikää. Samalla se voi poistaa vesivasaran vaikutuksen käynnistettäessä ja pysäytettäessä. Vakaa suorituskykynsä, yksinkertaisen toimintatapansa ja toimintonsa ansiosta taajuusmuuttaja mahdollistaa vesijärjestelmän säästämisen sähköä, vettä ja työvoimaa ja lopulta saavuttaa korkean hyötysuhteen tavoitteen.

02 Ominaisuudet:

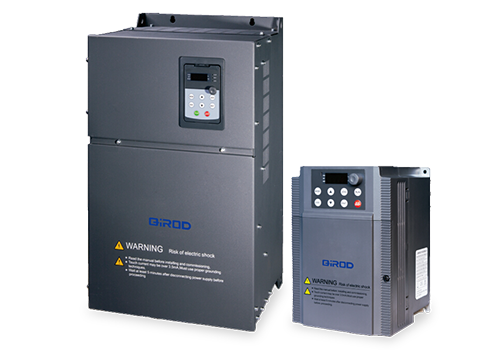

RVE32 on kaappiin asennettu invertteri, jonka tehoalue on 0,75KW ~ 500KW, sisääntulojännite 380V~480V ja ohjausmenetelmät ovat anturiton vektoriohjaus ja vektoriohjaus. Nopeusanturiton vektoriohjaus on eräänlainen vektoriohjaus, mutta siinä ei ole nopeusanturia, ja moottorin nopeuden takaisinkytkentäarvo arvioidaan moottorimallin laskennan avulla. Nopeusanturittoman vektoriohjauksen ohjaustarkkuus ja dynaaminen suorituskyky eivät ole yhtä hyviä kuin suljetun nopeuden vektoriohjauksen, mutta sillä on myös yksinkertaisen järjestelmän edut, nopeusanturien ei tarvitse ylläpitää ja alhainen hinta, erityisesti puhaltimille ja pumpuille. Perinteinen V/f-säätö ei myöskään tarvitse nopeusanturia, mutta suuritehoisille puhallin- ja pumppumoottoreille, kuten V/f-ohjaukselle ilman virtasilmukkasäätöä, on helppo aiheuttaa virran vaihteluita. Nopeusanturittomassa vektoriohjauksessa ei ole vain nopeussuljettu silmukka, vaan myös virtasuljettu silmukka, ja moottorin vakaan tilan virta on vakaampi.

RVE32:ssa on runsaasti asiakaspäätteitä, mukaan lukien 8 digitaalituloa (LI1~LI8), 2 analogista tuloa (AI), 2 relelähtöä (TA), 2 analogista lähtöä (AO), 5 V lisävirtalähde analogista virtalähdettä varten. MODBUS-liitäntä on RVE32:n vakiokokoonpano, lisävarusteita ei tarvita. RVE32 voidaan liittää ylemmän tason automaatiojärjestelmiin MODBUS-väylän kautta.

RVE32-sarjan invertterissä on sisäänrakennettu PID-toiminto, joka on joustavampi käytössä. On olemassa monia tapoja hallita liitäntää, joka voi olla kiinteä tai viestintä.

04 Järjestelmän esittely:

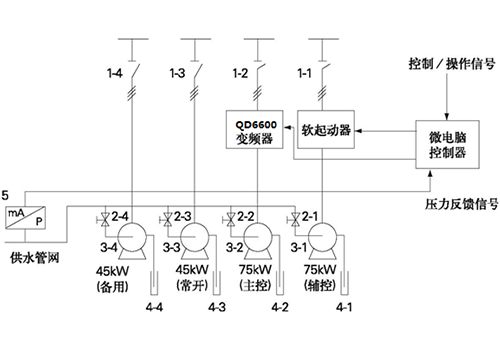

Tässä järjestelmässä käytetään kolmea syväkaivopumppua ja yhtä 45 kW:n syväkaivopumppua käytetään normaalisti avoimena pumppuna ylläpitämään perusvesitoimintoa. Pääohjauspumppuna käytetään 75 kW syväkaivon pumppua ja taajuusmuuttajan vakiopaineinen automaattinen vedensyötön ohjauslaite on asennettu. Kun vedenkulutus muuttuu, pumpun nopeus säädetään niin, että vesihuoltoverkoston jatkuva painevesisyöttö toteutuu. 75 kW syvä kaivopumppu on asennettu täysdigitaalisarjalla. Vaihtovirtamoottorin pehmeäkäynnistysohjainta käytetään apuohjauspumppuna. Kun veden syöttötilavuus muuttuu suuresti ja pääohjauspumppu on toiminut täydellä taajuudella (tai taajuudella), vesijohtoverkon painetta ei voida taata vakiona. Säädin käynnistää (tai pysäyttää) apuohjauspumpun, jonka jälkeen pääohjauspumppu käy vaihtelevalla nopeudella säätääkseen putkiverkoston vedenpainetta niin, että se pysyy vakiona.

1- Virtakytkin 2- Yksisuuntainen vesiventtiili 3- Pumpun reaktanssi 4- Syvän kaivon vesilähde 5- Paineanturi

05 Tekninen parametri:

06 Käyttö paikan päällä:

Paikan päällä vallitsevan tilatilanteen mukaan ohjauskaappiin on asennettu RVE32-sarjan invertteri ja invertteriasennus ja paikan päällä oleva moottori ovat kuvan mukaiset.

07 Juoksun tulos:

RVE32-invertteriä käyttävä jatkuvapaineinen vedensyöttöjärjestelmä on otettu käyttöön yli kolmen vuoden ajan, ja se on saavuttanut hyviä taloudellisia ja sosiaalisia etuja:

Ohjauslaite toimii luotettavasti ja sillä on alhainen vikasuhde;

Veden syöttöpaine on vakaa, mikä eliminoi haitat, jotka aiheutuvat korkean talon talouksista, jotka katkaisevat veden vedenhuippujen aikana ja liiallisen putkipaineen vedenpoistojaksojen aikana;

Ratkaise hiekanpoistoongelma, kun pumppu on päällä, ja ylivuotoongelma käytön aikana;

Taloudelliset hyödyt ovat huomattavat, ja todelliset käyttötilastot osoittavat, että vuodessa voidaan säästää 432 600 kWh sähköä. 0,3 yuania kilowattituntia kohden laskettuna sähkökustannuksissa voidaan säästää noin 129 800 yuania. Yli vuosi voi palauttaa kaikki jatkuvapaineisen vedensyöttöautomaattisen ohjausjärjestelmän lisätyt investoinnit.

08 Asiakkaan edut:

Vesijohtoverkoston vedenpaine on vakaa eikä muutu vedenkulutuksen muuttuessa, mikä parantaa vedenhuollon laatua;

Se välttää juoksevan veden ja vesivuodon, joka johtuu vedenpaineen epänormaalista noususta vesijohtoverkostossa, ja vähentää ylläpitokustannuksia;

Energiansäästövaikutus on huomattava, ja lisääntynyt investointi jatkuvapaineiseen vesihuoltojärjestelmään voidaan saada kokonaan talteen yli vuodessa;

Vesivarojen tuhlausta vältetään ja pohjaveden liiallisesta hyödyntämisestä muodostuvan vedenpinnan laskun suppiloalueen laajeneminen estetään.
