01 Johdanto:

Puhallinkuormat ovat laajalti käytössä, kuten erilaisten tuotanto- ja kotitalouksien kattilajärjestelmien syöttöpuhaltimet ja paineilmapuhaltimet, keskusilmastointipuhallinyksiköt, raitisilmayksiköt, jäähdytystornipuhaltimet, poistopuhaltimet eri tuotantopaikoilla sekä kuivaimet tuotantolinjoilla. Tuulettimet ovat teollisuus- ja kaivosyritysten päävoimalaitteet. Asianomaisten osastojen tilastojen mukaan puhaltimien ja pumppujen sekä moottoreiden asennettu kapasiteetti maassa on noin 35 000 MW, ja virrankulutus on noin 40 % kansallisesta sähkönkulutuksesta. Käytettäessä RVE32-invertteriä puhallinkäytössä virransäästöaste on yleensä 20-60 % ja investointien palautumisaika on 1-3 vuotta. Edut ovat erittäin merkittäviä.

02 Ominaisuudet:

RVE32 on kaappiin asennettu invertteri, jonka tehoalue on 0,75KW-500KW, tulolinjan jännite on 380V-480V ja ohjaustapa on vektoriohjaus ja vektoriohjaus ilman nopeusanturia. Nopeusanturiton vektoriohjaus on eräänlainen vektoriohjaus, joka arvioi moottorin nopeuden takaisinkytkentäarvon moottorimallin laskennan kautta. Nopeusanturittoman vektoriohjauksen ohjaustarkkuus ja dynaaminen suorituskyky eivät ole yhtä hyviä kuin vektoriohjauksella suljetulla nopeudella, mutta sillä on myös yksinkertaisen järjestelmän edut, nopeusanturia ei tarvitse ylläpitää ja alhainen hinta, joka sopii erityisesti puhallin- ja pumppumoottoreille. Perinteinen V/f-säätö ei myöskään tarvitse nopeusanturia, mutta suuritehoisille puhallin- ja pumppumoottoreille, kuten V/f-ohjaukselle ilman virtasilmukkasäätöä, on helppo aiheuttaa virran vaihteluita. Nopeusanturittomassa vektoriohjauksessa ei ole vain nopeussuljettu silmukka, vaan myös virtasuljettu silmukka, ja moottorin vakaan tilan virta on vakaampi.

RVE32:ssa on runsaasti asiakaspäätteitä, mukaan lukien 8 digitaalituloa (LI1-LI8), 2 analogista tuloa (AI), 2 relelähtöä (TA), 2 analogista lähtöä (AO), 5 V lisävirtalähde analogiselle tulolle Kiinteä tulo, 24 V apuvirtalähdettä käytetään digitaalituloon, kaikki LI/A voidaan määrittää vapaasti toimintoihin.

RVE32-sarjan invertterissä on sisäänrakennettu PID-toiminto, joka on joustavampi käytössä. On olemassa monia tapoja hallita liitäntää, joka voi olla kiinteä tai viestintä.

04 Järjestelmän esittely:

Tämän kattilan yhteensä neljä moottoria käyttää RVE32-taajuusmuuttajaa höyryn, kuuman öljyn ja kuuman savukaasun ohjaamiseen. Kuumia savukaasuja ohjataan kahdella 315 kW:n moottorilla, ja ne johdetaan pääpuhaltimeen putkia pitkin puumassan kuivaamiseen. Kaksi 315 kW:n QD6000-invertteriä ohjaavat kahta tuuletinta vastaavasti ja ohjaavat puhaltimien lähtötehoa säätämällä RVE32:n lähtötaajuutta, jotta kuuman savun virtauksen tarkka säätö voidaan toteuttaa, mikä ei vain täytä prosessin vaatimuksia, vaan on myös tehokkaampi kuin tuulilasin käyttö. Kuuman savun virtauksen säätäminen on energiatehokkaampaa. Kaksi muuta 132 kW:n moottoria syöttävät höyryn höyrygeneraattorista ja kuumaa öljyä lämpööljygeneraattorista sekoituskammioon. Höyrynkehittimen höyryntuoton säätö voi ohjata höyrynkehittimen painetta ja lämpötilaa, ja lämpööljyn tuoton säätö lämpööljygeneraattorissa voi ohjata lämpööljygeneraattorin lämpötilaa. RVE32 säätää myös höyryn ja kuuman öljyn tuottoa ohjaamalla moottorin lähtötehoa siten, että se säätelee höyrynkehittimen painetta ja lämpötilaa sekä kuuman öljyn generaattorin lämpötilaa.

05 Tekninen parametri:

06 Käyttö paikan päällä:

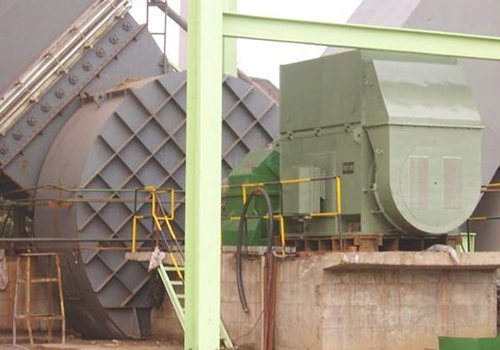

Paikan päällä vallitsevan tilatilanteen mukaan ohjauskaappiin on asennettu RVE32-sarjan invertteri ja invertteriasennus ja paikan päällä oleva moottori ovat kuvan mukaiset.

07 Juoksun tulos:

Kattilan puhaltimen ohjausjärjestelmä RVE32-invertterillä on ollut käytössä yli neljä vuotta ja on saavuttanut hyviä taloudellisia ja sosiaalisia etuja:

Ohjauslaite toimii luotettavasti ja sillä on alhainen vikasuhde;  Huomattavasti vähemmän melua;

Kuuman savun virtauksen tarkka säätö tuotantoprosessin vaatimusten täyttämiseksi;

Pidentää moottorin ja tuulettimen laakerien käyttöikää, vähentää moottorin lämmöntuotantoa ja vähentää huomattavasti huollon määrää;

Taloudelliset hyödyt ovat merkittäviä, ja koko taajuusmuunnosohjausjärjestelmän lisäämä investointi saadaan takaisin yli vuodessa.

08 Asiakkaan edut:

Säädä virtaus tarkasti tuotantoprosessin vaatimusten mukaisesti;

Pienemmät moottorihäviöt ja huoltokustannukset;

Energiansäästövaikutus on huomattava, ja taajuusmuutosohjauksella lisätty investointi voidaan saada kokonaan takaisin yli vuodessa.
