01 Johdanto:

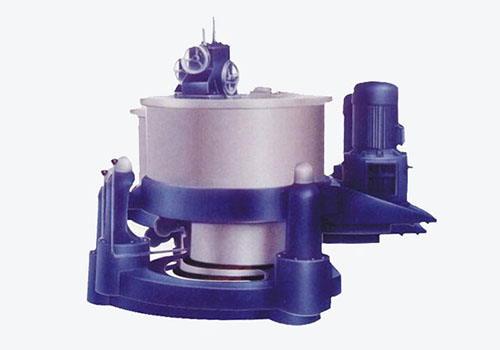

Teollisuussentrifugi on yksi kemianteollisuuden tärkeimmistä laitteista. Se erottaa pääasiassa kiinteän ja nesteen keskipakovoiman avulla. Prosessin ominaisuuksien mukaan materiaali on alussa pääosin kiinteä-neste-seosta ja kuormitus on suhteellisen suuri vasta käynnistettäessä. Keskipakovoiman vaikutuksesta se virtaa ulos keskipakovoiman ulkopuolelta, jolloin osa nesteestä erottuu, ja moottorin nopeuden edelleen kasvaessa myös kuormitus pienenee vastaavasti. RVE32-taajuusmuuttaja voi täyttää teknologiset vaatimukset ja toteuttaa useilla eri nopeuksilla ajon erotusvaikutuksen. Teollisena ohjauslaitteena sillä on laaja valikoima sovelluksia teollisuussentrifugeissa.

02 Ominaisuudet:

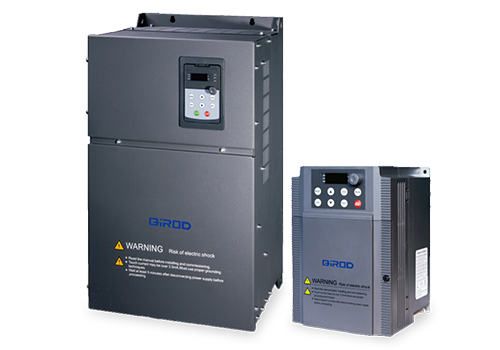

RVE32 on seinään asennettava invertteri, jonka tehoalue on 0,75KW-500KW, tulevan verkkojännitteen jännitetaso on 380V-480V ja ohjaustapa on vektoriohjaus ilman nopeusanturia.

RVE32:ssa on runsaasti sähköasemia, mukaan lukien 8 digitaalituloa (LI1-LI8), 2 analogista tuloa (AI), 2 relelähtöä (TA), 2 analogista lähtöä (AO), 5 V lisävirtalähde analogista virtalähdettä varten.

MODBUS-liitäntä on RVE32:n vakiokokoonpano, lisävarusteita ei tarvita. RVE32 voidaan liittää ylemmän tason automaatiojärjestelmiin MODBUS-väylän kautta.

03 Edut:

· Tarjoaa 250 % nimellissähkövirrasta matalataajuisen käytön ja kiihdytyksen aikana, täyttää sentrifugitoiminnan vaatimukset;

· Nopeudensäädön tarkkuudella ohjaustarkkuus on 0,2%, ja tarkka nopeudensäätö saavutetaan;

· Sen etuna on nopea vääntömomenttivaste, ja kun kuorma vaihtelee, virran vaihtelu on pieni;

· Sillä on hyvä ylikuormituskyky ja sopeutumiskyky ympäristöön, ja sillä on korkea toimintavarmuus;

· Monivaiheinen nopeudensäätö teollisen tuotantoprosessin vaatimusten täyttämiseksi;

· Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;

· Vahva sopeutumiskyky ympäristöön, täysin itsenäinen ilmakanavasuunnittelu voi parantaa huomattavasti kestävyyttä ankarissa ympäristöissä, kuten öljysaaste, pöly ja kosteus;

04 Järjestelmän esittely:

Tässä järjestelmässä RVE32 22KW:n invertteriä käytetään 22KW:n sentrifugin ohjaamiseen, ja invertterin moninopeuksinen toiminto valitaan toteuttamaan kolminopeuksinen ohjaus, nimittäin pieninopeuksinen toiminta, keskinopeuksinen toiminta ja nopea toiminta. Nopea pysäytys saavutetaan ulkoisen jarruyksikön ja jarruvastuksen avulla.

05 Tekninen parametri

06 Käyttö paikan päällä:

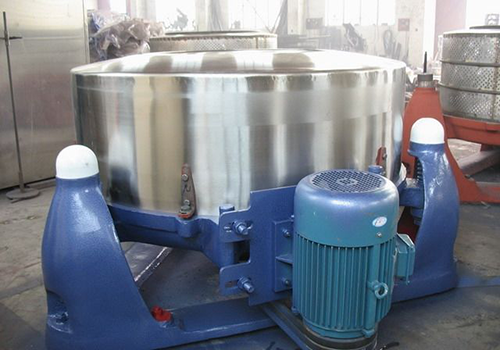

Paikan päällä vallitsevan tilatilanteen mukaan ohjauskaappiin on asennettu RVE32-sarjan invertteri ja invertteriasennus ja paikan päällä oleva moottori ovat kuvan mukaiset.

07 Juoksun tulos:

RVE32-invertteriä käyttävä teollinen sentrifugin ohjausjärjestelmä on otettu käyttöön yli kolme vuotta, ja se on saavuttanut hyviä taloudellisia ja sosiaalisia etuja: Ohjauslaite toimii luotettavasti, sillä on hyvä sopeutumiskyky ympäristöön, se kestää ankaria ympäristöjä, kuten öljysaastetta, pölyä ja kosteaa lämpöä, ja sillä on alhainen vikaantumisaste;  Ota energiankulutusjarrutus, pehmeä käynnistys ja pehmeä pysäytys, ei vaikutusta sähköverkkoon;  Erinomaiset virtaa rajoittavat ominaisuudet, vahva ylikuormituskapasiteetti, voivat tehokkaasti vähentää taajuusmuunnoksen ylikuormitusta, ylivirtasuojaa ja maksimoida tuotannon jatkuvuuden;  Taloudelliset hyödyt ovat merkittäviä, ja koko taajuusmuunnosohjausjärjestelmän lisäämä investointi voidaan saada takaisin yli kahdessa vuodessa;

08 Asiakasedut:

Energiaa kuluttavan jarrutuksen käyttö säästää jarrupalojen kustannuksia ja jarrupalojen vaihtoaikaa, tuotannon tehokkuus kasvaa 15 % ja kokonaishyöty paranee huomattavasti; Invertterin kattava suojatoiminto varmistaa tuotannon jatkuvuuden;  Taloudelliset hyödyt ovat huomattavat, ja koko taajuusmuunnosohjausjärjestelmän lisäämä investointi voidaan saada takaisin yli kahdessa vuodessa.
