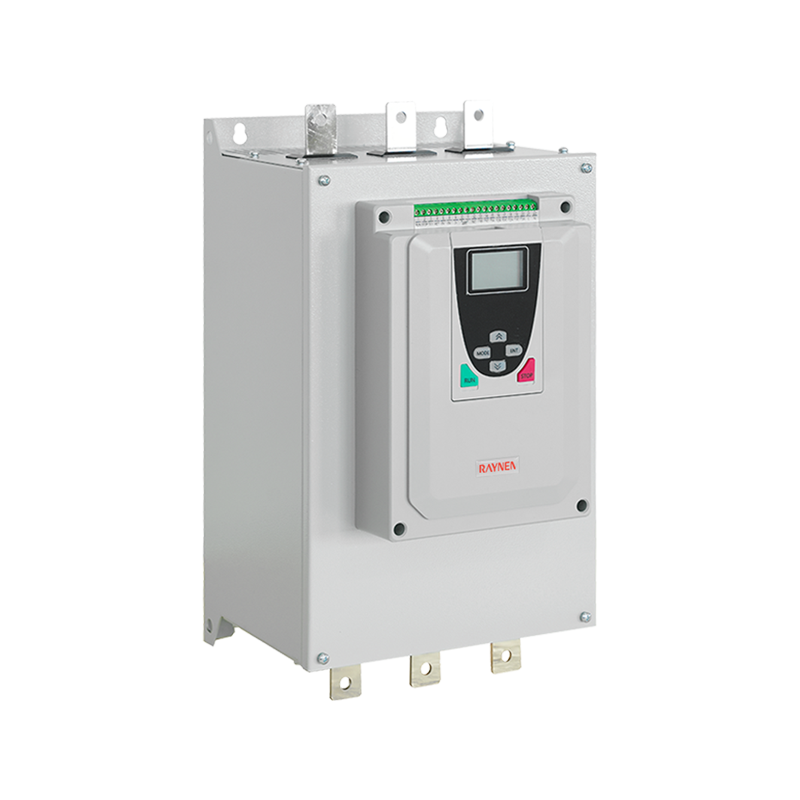

Tuotteen yhteenveto
Tekniset tiedot
 | Parametrinen | |
| Malli | RSE-T3-75-I ~ RSE-T3-110-I | |
| Ohitustyyppi | Sisäänrakennettu ohitustyyppi | |
| Jännite | 380V | |
| Mukautuva moottorin teho (kW) | 75/90/115 | |
| Nimellislähtövirta (A) | 150/180/230 | |
| Mitat (mm) | 443*243*248 | |
| Asennuskoko (mm) | 392*180 | |

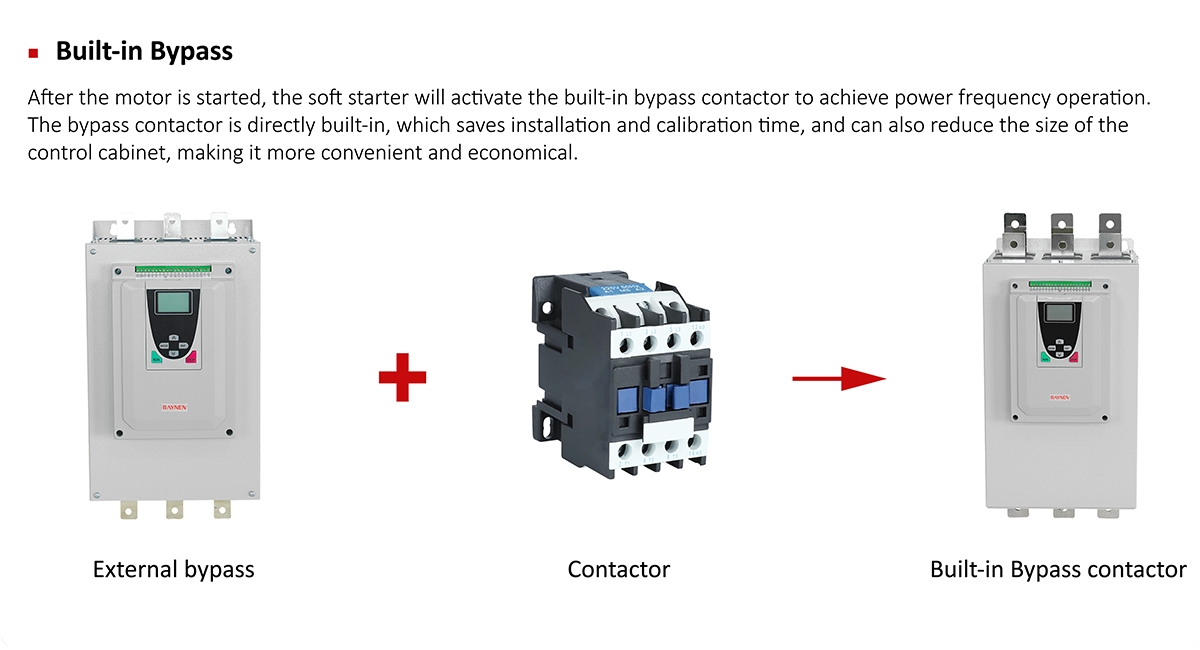

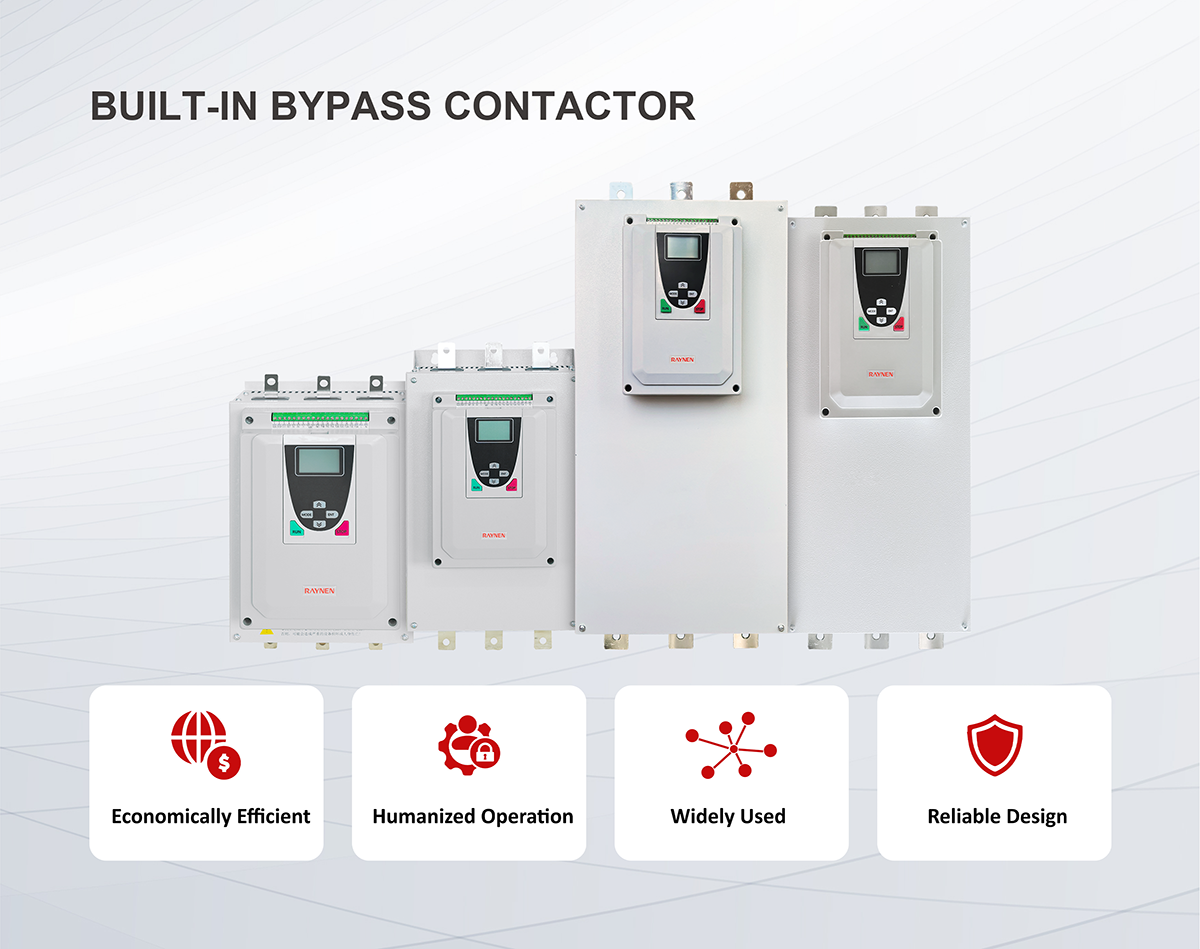

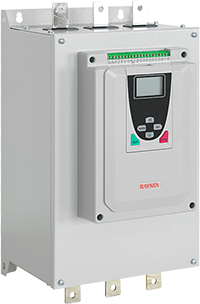

Tuotteen yleiskatsaus

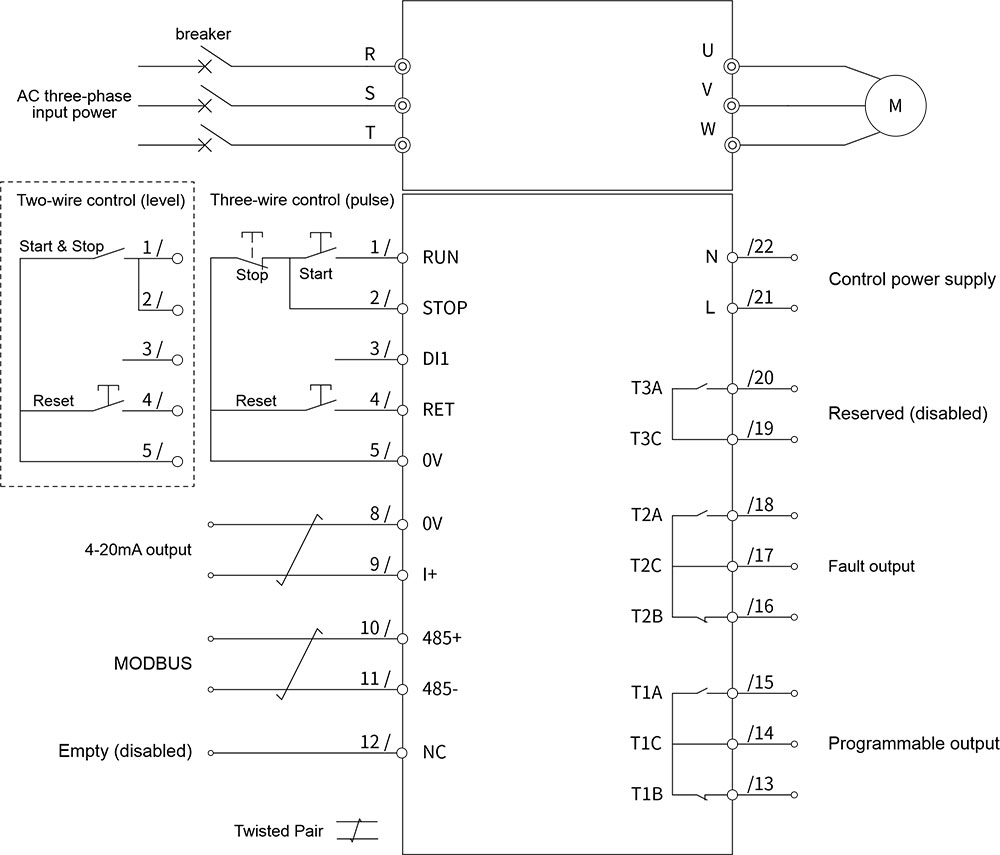

Johdot ja liittimet
Mallin nimikkeistö
Valintataulukko
| Malli (380V) | Mukautuva moottoriteho ( kW ) | minä ulos (A) | Mitat K*L*S (mm) | Asennuskoko (mm) | |
| H1*V1 | Aukko | ||||
| RSE-T3-7-I | 7.5 | 15 | 342*200-208 | 299*145 | M6 |
| RSE-T3-11-I | 11 | 23 | |||
| RSE-T3-15-I | 15 | 30 | |||
| RSE-T3-18-I | 18.5 | 37 | |||
| RSE-T3-22-I | 22 | 45 | |||
| RSE-T3-30-I | 30 | 60 | |||
| RSE-T3-37-I | 37 | 75 | |||
| RSE-T3-45-I | 45 | 90 | |||
| RSE-T3-55-I | 55 | 110 | |||
| RSE-T3-75-I | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-I | 90 | 180 | |||
| RSE-T3-110-I | 115 | 230 | |||
| RSE-T3-132-I | 132 | 264 | 670*280*248 | 588*230 | M10 |
| RSE-T3-160-I | 160 | 320 | |||
| RSE-T3-185-I | 185 | 370 | |||
| RSE-T3-200-I | 200 | 400 | |||
| RSE-T3-250-I | 250 | 500 | 710*320*252 | 628*260 | M10 |
| RSE-T3-280-I | 280 | 560 | |||
| RSE-T3-320-I | 320 | 640 | |||
Suorituskyky ja kokoonpano
| Sähköiset ominaisuudet | |
| Nimellisohjausvirtalähde | Yksivaiheinen 220VAC±15%, 50/60Hz |
| Nimellisvirtalähdejännite | Kolmivaiheinen 380 V ~ 480 V (-10 % ~ 15 %) |
| Nimellisvirtalähteen taajuus | 50 Hz tai 60 Hz |
| Ohjattujen vaiheiden lukumäärä | 3 |
| Soveltuva moottori | Oravahäkki kolmivaiheinen oikosulkumoottori/asynkroninen moottori |
| Aloitustaajuus | Riippuu kuormitusolosuhteista. On suositeltavaa käynnistää ja pysäyttää enintään 10 kertaa tunnissa normaaleissa olosuhteissa ja 6 kertaa tunnissa raskaalla kuormituksella |
| Käynnistystila | Jänniteramppi, virtaramppi, virtaraja, tuuma, jänniterampin virtaraja, äkillinen hyppyjännitteen ramppi |
| Pysäytystila | Vapaa pysäytys, pehmeä pysäytys |
| Suojaustoiminto | Vaihekatkossuoja, ylivirtasuoja, ylikuormitussuoja, virran epätasapainosuoja, ylikuumenemissuoja, käynnistyksen aikakatkaisusuoja, alijännite-/ylijännitesuoja, ylikäynnistyssuoja, suurvirtasuoja, tyristorin rikkoutumissuoja, tehonvaihtosuojaus, johdotusvirhesuoja jne. |
| Ympäristön ominaisuudet | |
| Käyttölämpötila | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ on vähennettävä kapasiteettia) |
| Varastointilämpötila | -25 ℃ ~ 70 ℃ |
| Suhteellinen kosteus | 95 % ei kondensaatiota tai tippumista |
| Korkeus | Alle 1000m (1000-3000m tarve vähentää kapasiteettia) |
| Jäähdytysmenetelmä | 55 kW ja alle: luonnollinen jäähdytys; 75 kW ja enemmän: pakotettu ilmajäähdytys |
| Asennusmenetelmä | Seinään kiinnitettävä |
| Muut | Ei syttyviä, räjähtäviä tai syövyttäviä kaasuja, ei sähköä johtavaa pölyä tai metallijauhetta |
| Standardit ja sertifiointi | |
| Toteutusstandardit | GB/T14048.6 |
| Sertifiointi | CCC |
